Tekla Structures 2021 korzysta z instancji do tworzenia brył elementów stalowych i betonowych. Zwiększa to ogólną wydajność, ponieważ ta sama geometria bryły może być używana w wielu lokalizacjach w modelu bez konieczności ponownego tworzenia podobnych geometrii. Mniej pamięci jest również wymagane do przechowywania geometrii brył w buforze brył, ponieważ tylko jeden wpis geometrii jest przechowywany dla wszystkich podobnych wystąpień. W zależności od powtórzeń podobnych elementów w modelu, zwiększoną wydajność można zauważyć np. podczas otwierania widoku modelu, numeracji i eksportowania.

Geometrie brył są teraz tworzone i przechowywane we współrzędnych lokalnych elementów, co poprawia dokładność. Poprawia to numerację jako, że elementy zostają przypisane do tej samej serii niezależnie od tego, gdzie elementy znajdują się w globalnych współrzędnych modelu.

W Tekla Structures 2020 SP3, zobacz 2020 SP3 wprowadzono ulepszenia skrótów klawiaturowych: Nowe funkcje i ulepszenia.

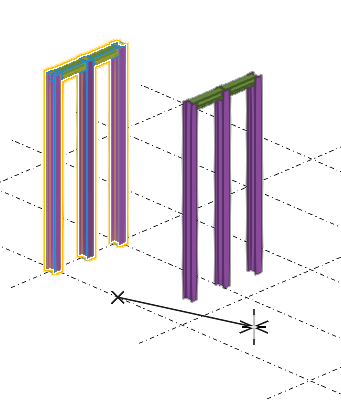

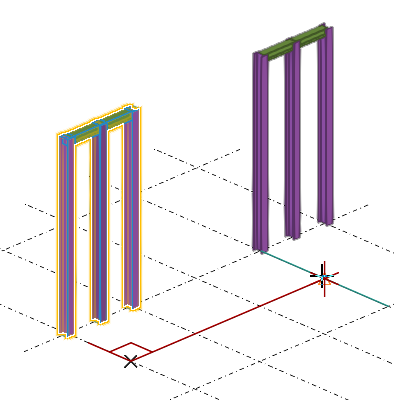

Podczas kopiowania lub przesuwania obiektów za pomocą polecenia Kopiuj lub Przesuń, Tekla Structures wyświetla podgląd nowego położenia skopiowanych lub przesuniętych obiektów w modelu. Umożliwia to wyświetlanie wyniku kopiowania lub przesuwania przed wybraniem punktu docelowego dla skopiowanych lub przesuwanych obiektów.

Aby ograniczyć liczbę obiektów wyświetlanych w podglądzie, należy użyć opcji zaawansowanej XS_PREVIEW_LIMIT. Wartością domyślną jest 1000. Gdy wartość wynosi 0, podgląd jest wyłączony.

Teraz można stosować klawisz Enter, aby zatwierdzać polecenia. Upewnij się, że nowa opcja zaawansowana XS_ENTER_FINALIZES_COMMANDS ma wartość TRUE, aby włączyć stosowanie klawisza Enter jako skrótu.

Wcześniej tylko klawisz spacji i środkowy przycisk myszy działały jako skróty do zatwierdzenia polecenia, a w przypadku poleceń bezpośredniej zmiany tylko środkowy przycisk myszy działał jako skrót.

Nie można przyciągać do własnych ukrytych linii odniesienia obiektu ani do linii geometrii, w widokach w których opcja renderingu to Elementy - renderowany lub Komponenty - renderowany (Ctrl/Shift+4).

Podczas tworzenia płaszczyzn tnących można teraz wybierać płaszczyzny na elementach i obiektach komponentów również w przypadku używania opcji renderingu renderowany, szkieletowy i skala szarości (Ctrl+2, Shift+2, Ctrl+3 i Shift+3). Ulepszono również powiązane komunikaty pojawiające się na pasku stanu.

Wcześniej po wprowadzeniu nieprawidłowej wartości w polu wartości w panelu właściwości zostało wyświetlone czerwone obramowanie wokół pola i czerwony znak wykrzyknika. Teraz nie ma znaku wykrzyknika, ale na górze pola wartości jest wyświetlana podpowiedź z komunikatem o błędzie.

• Wprowadzono ulepszenia wydajności w funkcjach zarządzania wylewaniem. Te ulepszenia przyspieszają otwieranie i modyfikowanie modeli, a także obliczanie jednostek sekcji wylewania.

• W przypadku korzystania z polecenia Przelicz sekcje wylewania prefabrykowane zespoły betonowe nie są już automatycznie dodawane do jednostek sekcji wylewania. Można je jednak dodać ręcznie.

• Wartość domyślna XS_CALCULATE_POUR_UNITS_ON_SHARING została zmieniona na FALSE. Oznacza to, że Tekla Structures nie będzie już automatycznie obliczać ani aktualizować jednostek sekcji wylewania w modelach udostępnionych podczas wysyłania i wczytywania. Zamiast tego każdy użytkownik może teraz uruchomić polecenie Przelicz sekcje wylewania w swojej lokalnej wersji modelu udostępnionego, gdy potrzebne są aktualne informacje o jednostce sekcji wylewania.

• Niektóre ulepszenia obliczeń sekcji wylewania zostały już wprowadzone w Tekla Structures 2020 SP1. Aby uzyskać szczegółowe informacje, zobacz 2020 SP1: Nowe funkcje i ulepszenia.

Sekcja Statystyki użytkowania została usunięta z Ustawień > w menu Plik. Należy pamiętać, że dane użytkowania są domyślnie gromadzone.

Plik UserFeedbackLog.txt zawierający zgromadzone dane jest teraz dostępny w menu Plik > Historia > Dziennik danych użytkowania, razem z innymi plikami dzienników.

Należy pamiętać, że po kliknięciu polecenia Dziennik danych użytkowania w celu otwarcia pliku UserFeedbackLog.txt plik log jest zawsze otwierany za pomocą domyślnego edytora tekstu, w przeciwieństwie do innych plików log, które można otworzyć za pomocą przeglądarki dzienników Tekla Structures. Opcja przełączania między przeglądarkami nie działa w przypadku pliku UserFeedbackLog.txt.

Plik log UserFeedbackLog.txt jest obecnie zlokalizowany w folderze TeklaStructuresModels.

• Obiekty powierzchni można teraz kopiować. Jeśli są one dołączone do płaszczyzny elementu, zostaną skopiowane podczas kopiowania elementu. Powierzchnie można również kopiować lub przesuwać osobno z obiektu danego typu do obiektu tego samego typu, czyli np. z elementu do innego elementu i z obiektu wylewanego do innego obiektu wylewanego.

• W widokach modelu krawędzie teselacji nie są już wyświetlane dla obiektów o zakrzywionych powierzchniach. Dotyczy to zarówno renderingu DirectX, jak i starszego renderingu OpenGL.

• Polecenia Konwertuj element na element specjalny i Utwórz kształt z geometrii są teraz dostępne na wstążce Edytuj. Wcześniej te polecenia można było uruchomić za pomocą kliknięcia prawym przyciskiem myszy menu kontekstowego lub Szybkie uruchamianie.

• Menu podrzędne Aktywne okno zostało usunięte z menu kontekstowego Zoom w trybie modelowania i w trybie rysunku. W trybie modelowania polecenia przybliżania są dostępne na karcie Widok w menu Zoom, a w podpowiedziach są wyświetlane powiązane skróty klawiaturowe. W obu trybach polecenia przybliżania są dostępne w polu Szybkie uruchamianie, w którym są widoczne także skróty klawiaturowe.

• Kategorie Pręty zbrojeniowe i Siatka zbrojenia zostały usunięte z katalogu materiałów. Definicje prętów są dostępne w katalogu zbrojenia.
