XS_DRAW_BENDING_END_LINE_DIMENSIONS_IN_UNFOLDING

Tekla Structures
2022
Tekla Structures

XS_DRAW_​​BENDING_​​END_​​LINE_​​DIMENSIONS_IN_​​UNFOLDING

Catégorie dans la boîte de dialogue Options avancées: Cotations - dépliage

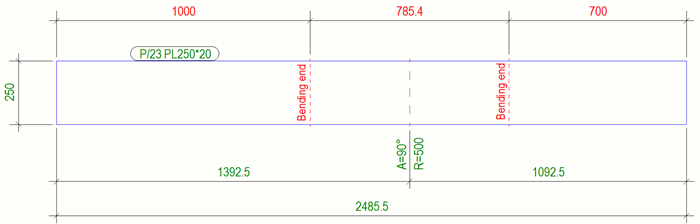

Définissez cette option avancée sur TRUE pour créer des cotes de ligne d'extrémité de plis en créant des croquis de débit dépliés. La valeur par défaut est FALSE.

Notez que deux cotes différentes sont créées si l'option avancée XS_DRAW_BENDING_LINE_DIMENSIONS_IN_UNFOLDING est également définie sur TRUE.

Cette option avancée est spécifique au modèle et le paramètre est enregistré dans la base de données des options.
