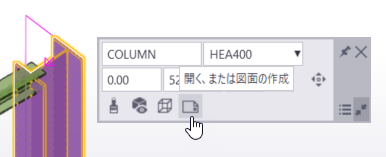

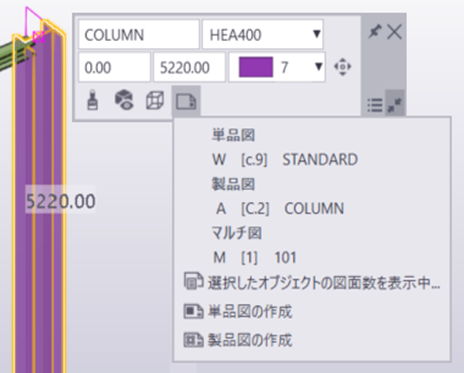

• モデル内のオブジェクトを選択したときに、コンテキスト ツールバーの新しい [開く、または図面の作成] ボタンをクリックすると、新しいコンテキスト ツールバー メニューにリストされた選択したオブジェクトに単品図、製品図、キャスト ユニット図、キャストユニット図、およびマルチ図が作成されるようになりました。図面マークと名前は、図面ごとに表示されます。

  これは、作業している部材、製品、またはキャスト ユニットの図面に簡単にアクセスするための新しい方法で、リスト内でクリックするだけで図面を開くことができます。



• 新しい [開く、または図面の作成] メニューには、単品図、製品、キャスト ユニット図を作成するためのコマンドもあります。使用できるコマンドは、モデルで選択したオブジェクトのタイプによって異なります。図面を作成するには、該当するコマンドをクリックするだけです。

  一般図は、コンテキスト ツールバーを使用して作成したり、使用したりすることはできません。

• [ドキュメント管理] で選択したオブジェクトの図面をリスト表示するには、[選択オブジェクトの図面を表示...] メニューの新しい [開く、または図面の作成] コマンドも使用できます。



• [図面内容管理] リストで Ctrl + C を使用して、選択した行を .csv 形式でクリップボードにコピーし、その行を Microsoft Excel シートに貼り付けることができるようになりました。Ctrl キーまたは Shift キーを押しながら複数の行を選択します。

• [非表示アイテムの表示] および [全ビューで表示] ボタンが新しい [オプション] メニューに移動されました。このメニューは、検索ボックスの横にある新しい [オプション] ボタンをクリックして開くことができます。

詳細については、「図面内容管理」を参照してください。

選択したテンプレートに対するズームの改良は、Tekla Structures 2020 SP4 で既に導入されていました。詳細については、「2020 SP4:新機能と改良点」を参照してください。

開いている図面で、すべてのアソシエート マーク、マーク、および寸法変更マークを一度に変更できるようになりました。

これを行うには、[図面] タブで、削除 > すべての変更シンボル をクリックします。

以前は、[変更クラウドの削除] マクロを使用してこれを実行することができました。

変更クラウドの削除の詳細については、「変更されたマーク、注記、および寸法を確認し、変更マークを削除する」を参照してください。

• [図面2Dライブラリ] の [オプション] メニューには、線とシンボルの代わりにディテールでのネイティブ寸法の作成に使用できる新しいオプション [ネイティブ寸法の分解] が追加されています。

• ディテール フォルダーにある DWG ファイルのサムネイル イメージが DWG ファイルから自動的に取得されるようになりました。この機能は、DWG ソフトウェアがコンピューターにインストールされている場合にのみ機能します。

• 現在のモデル フォルダーが選択されていない場合でも、[図面2Dライブラリ] でディテールを作成できるようになりました。ディテールは現在のモデル フォルダーに保存され、新しいディテールの名前がステータス バーのメッセージに表示されます。

• 回転の副参照点をピックすることができるようになりました。回転点のピックを中断することもできます。

  ディテールを挿入するときは、[副部材の参照点を追加] 機能を有効にする必要があります。これを行うには、[図面2Dライブラリ] でディテールを右クリックし、[副部材の参照点を追加] を有効にします。ディテールを挿入すると、Tekla Structures により 2 つの入力点を入力するように求められます。副参照点によって、ディテールの方向が決まります。

• 独自のビュー内で作成されたディテールは、ビューの配置が固定されるように自動的に作成されるようになりました。

• ディテールを挿入すると、有効な点をピックするか、コマンドを中断するまで、新しい挿入点をピックするように求められます。

詳細については、「図面 2D ライブラリ」を参照してください。

オブジェクト レベルの図面仕上げ材プロパティ ファイルのファイル拡張子が *.dsrf に変更されました。これは、以前の拡張機能 *.srf が、モデリング側の仕上げ材プロパティ ファイル専用に予約されることを意味します。変更を反映するには、既存のオブジェクト レベルの図面仕上げ材プロパティ ファイルを更新または再作成する必要があります。

.htc スキーマ ファイル名の長さの改良点は、Tekla Structures 2020 SP1 で既に導入されていました。詳細については、「2020 SP1:新機能と改良点」を参照してください。

[図面の印刷] ダイアログ ボックスでの図面の順序の改良点は、Tekla Structures 2020 SP4 で既に導入されていました。詳細については、「2020 SP4:新機能と改良点」を参照してください。

• [鉄筋の解説図とマーキング] アプリケーションには、新しいセクション [プレゼンテーション オプション] があり、[鉄筋] タブに 2 つの新しい設定が追加されています。これらの設定は、Tekla Structures 2020 SP2 で既に導入されていました。詳細については、「2020 SP2:新機能と改良点」を参照してください。

  詳細については、「鉄筋の解説図とマーキング」を参照してください。

• [寸法] タブには、次の角度寸法の改良点が実装されました。

  • [寸法] タブの [角度寸法] セクションで、角度寸法のタイプを [寸法の長さ] に変更できるようになりました。この新しいオプションでは、鉄筋の形状の角度が、元の鉄筋の脚に対して平行または直角に戻る 90 度でない場合、垂直寸法が作成されます。このオプションは、通常は現場で行われる複雑な曲げの場合に役立ちます。

    別の新しいオプション [ボルトの寸法] によって、新しい [寸法の長さ] と元の角度寸法が作成されます。

  • [精度] および [表示形式] を変更し、角度寸法の色と線タイプを選択できるようになりました。

  • 角度寸法値が寸法線の上に配置されるようになりました。

• 新しい設定 [テーパーの長さ] が [寸法] タブに追加されました。この設定を使用すると、異なる長さで鉄筋が寸法設定されます。

• マイナス フックを持つ鉄筋グループの出力が修正されました。Tekla Structures バージョン 2020 での出力は正しく作成されていませんでした。

• 事前定義された網目寸法目安マークは、単位、精度、および書式設定を再びサポートするようになりました。

• cm/m 形式の寸法に、正しい小数点形式が設定されるようになりました。

この新しい記事は、これまで Tekla Structures 図面を使用したことのない企業の新しいユーザーの方がまずお読みになることをお勧めします。

この記事では、新しいユーザー向けに次の内容を説明します。

• Tekla Structures 図面に固有の内容

• 図面を作成する前にすべきこと

• 環境で事前に定義された設定を使用して初めてのプロジェクトで図面を作成する方法

• 図面モードで作成された図面を手動で変更する方法
