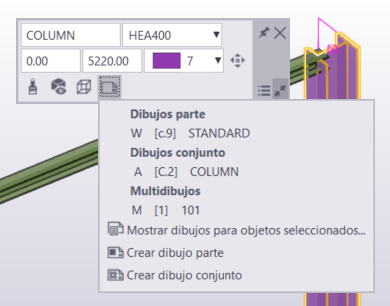

• Ahora, cuando seleccione objetos en el modelo y haga clic en el nuevo botón Abrir o crear dibujos de la barra de herramientas contextual, los dibujos de parte, dibujos de conjunto, dibujos de unidad de colada y multidibujos creados para los objetos seleccionados se enumeran en el nuevo menú de la barra de herramientas contextual. Para cada dibujo se muestran la marca y el nombre del dibujo.

  Esta es una forma nueva y rápida de acceder a los dibujos de las partes, los conjuntos o las unidades de colada en los que está trabajando, y puede abrir un dibujo con solo hacer clic en él en la lista.



• El nuevo menú Abrir o crear dibujos también contiene comandos para crear dibujos de parte, de conjunto y de unidad de colada. Los comandos disponibles dependen del tipo de los objetos que haya seleccionado en el modelo. Para crear un dibujo, haga clic en el comando adecuado.

  Tenga en cuenta que no se pueden crear dibujos generales ni acceder a ellos a través de la barra de herramientas contextual.

• Para enumerar los dibujos de los objetos seleccionados en Gestión documentos, utilice el nuevo comando Mostrar dibujos para objetos seleccionados... también disponible en el menú Abrir o crear dibujos.



• Ahora puede utilizar Ctrl+C en la lista Gestión contenido dibujo para copiar las filas seleccionadas en el portapapeles en el formato .csv y, a continuación, pegar las filas en una hoja de Microsoft Excel. Mantenga pulsada la tecla Crtl o Mayús para seleccionar varias filas.

• Los botones Mostrar elementos ocultos y Mostrar en todas las vistas se han trasladado al nuevo menú Opciones, que puede abrir haciendo clic en el nuevo botón Opciones situado junto al cuadro de búsqueda.

Para obtener más información, consulte Gestión contenido dibujo.

La mejora en el zoom de los cuadros seleccionados ya se incorporó en Tekla Structures 2020 SP4. Consulte 2020 SP4: Nuevas funciones y mejoras para obtener información.

Ahora puede ocultar todos los símbolos cambio de nota asociativa, marca y dimensión de una sola vez en un dibujo abierto.

Para ello, en la pestaña Dibujo, haga clic en Eliminar > Todos los símbolos cambio.

Anteriormente, solo se podía utilizar la macro Eliminar nubes de cambios para hacerlo.

Para obtener más información sobre la eliminación de nubes de cambios, consulte Comprobar marcas, notas y dimensiones cambiadas y eliminar símbolos de cambio.

• La nueva opción Desglosar dimensiones nativas en el menú Opciones en Biblioteca 2D Dibujo puede utilizarla para crear dimensiones nativas en los detalles en lugar de líneas y símbolos.

• Ahora las imágenes en miniatura de los archivos DWG en las carpetas de detalles se toman automáticamente de los archivos DWG. Esta función solo opera si hay un software DWG instalado en el ordenador.

• Ahora puede crear un detalle en Biblioteca 2D Dibujo aunque la carpeta del modelo actual no esté seleccionada. El detalle se almacenará en la carpeta del modelo actual y un mensaje de la barra de estado indicará el nombre del nuevo detalle.

• Ahora puede elegir un punto de referencia secundario para la rotación. También puede interrumpir la selección de puntos de rotación.

  Es necesario activar la función Añadir punto referencia secundario al insertar un detalle. Para ello, haga clic con el botón derecho en el detalle en Biblioteca 2D Dibujo y active Añadir punto referencia secundario. Al insertar el detalle, Tekla Structures le pedirá que proporcione dos puntos de entrada. El punto de referencia secundario determinará la dirección del detalle.

• Los detalles creados en sus propias vistas ahora se crean automáticamente para que la colocación de la vista sea fija.

• Cuando inserte un detalle, se le pedirá que elija un nuevo punto de inserción hasta que elija un punto válido o interrumpa el comando.

Para obtener más información, consulte Biblioteca 2D Dibujo.

La extensión de los archivos de propiedades de tratamiento superficial de dibujo a nivel de objeto se ha cambiado a *.dsrf. Esto significa que la antigua extensión *.srf ahora solo está reservada para los archivos de propiedades de tratamiento superficial en el modelado. Es necesario actualizar o recrear cualquier archivo de propiedades de tratamiento superficial de dibujo a nivel de objeto existente para reflejar el cambio.

La mejora en la longitud de los nombres de los archivos de esquema .htc ya se incorporó en Tekla Structures 2020 SP1. Consulte 2020 SP1: Nuevas funciones y mejoras para obtener información.

La mejora en el orden de los dibujos en el cuadro de diálogo Imprimir Dibujos ya se incorporó en Tekla Structures 2020 SP4. Consulte 2020 SP4: Nuevas funciones y mejoras para obtener información.

• La aplicación Marca e imagen extraída armadura tiene la nueva sección Opciones presentación con dos nuevas configuraciones en la pestaña Armadura. Estas configuraciones ya se incorporaron en Tekla Structures 2020 SP2. Consulte 2020 SP2: Nuevas funciones y mejoras para obtener información.

  Para obtener más información, consulte Marca e imagen extraída armadura.

• Se han implementado las siguientes mejoras de dimensiones de ángulos en la pestaña Dimensiones:

  • Ahora puede cambiar el tipo de dimensiones de ángulo a Longitudes dimensión en la sección Dimensiones ángulo de la pestaña Dimensiones. Esta nueva opción crea dimensiones perpendiculares cuando la forma de la barra obtiene un ángulo distinto de 90 grados que vuelve a ser paralelo o perpendicular al lado original de barra. Esta opción es útil para pliegues complejos que normalmente se realizan in situ.

    Otra nueva opción, Ambas dimensiones, crea las nuevas Longitudes dimensión y el dimensionamiento de ángulo original.

  • Ahora puede modificar Precisión y Formato, y seleccionar un color y un tipo de línea para las dimensiones de ángulo.

  • El valor de dimensión de ángulo ahora se coloca encima de la línea de dimensión.

• Se ha añadido la nueva configuración Longitudes sección variable en la pestaña Dimensiones. Esta configuración dimensiona las armaduras con diferentes longitudes.

• Se ha corregido la salida de grupos de armaduras con ganchos negativos. La salida en Tekla Structures 2020 se creaba de forma incorrecta.

• La marca cc designado predefinida admite de nuevo unidades, precisión y formato.

• Las dimensiones en formato cm/m ahora tienen el formato decimal correcto.

Este nuevo artículo es un buen punto de partida para los nuevos usuarios de su empresa que no hayan trabajado antes con dibujos de Tekla Structures.

Este artículo enseñará a los nuevos usuarios:

• Qué es específico de los dibujos de Tekla Structures

• Qué hacer antes de crear un dibujo

• Cómo crear dibujos en su primer proyecto utilizando las configuraciones predefinidas de su entorno

• Cómo modificar los dibujos creados manualmente en el modo de dibujo
