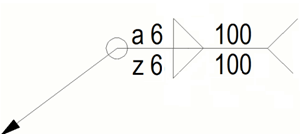

溶接マークを、開いている図面に手動で追加できます。Tekla Structures で、現在の図面溶接マーク プロパティを使用して、手動の図面溶接マークを作成します。手動の図面溶接マークを追加するには、図面にモデル溶接を含める必要はありません。

1. 開いている図面で、[注記] タブに移動して Shift キーを押しながら [溶接マーク] をクリックします。

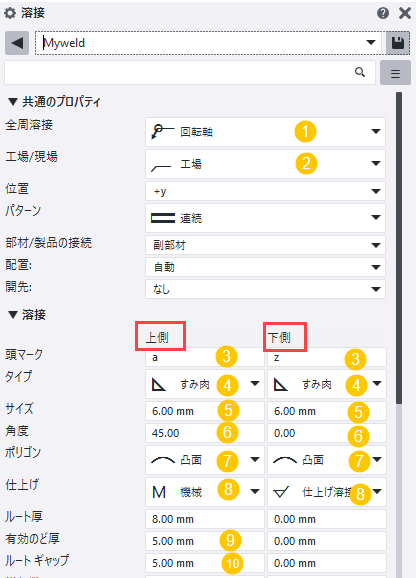

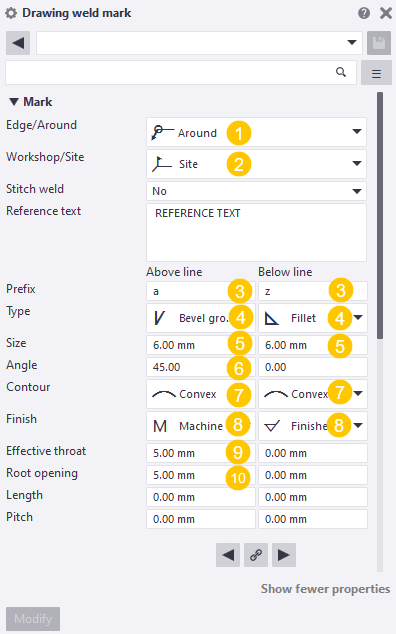

2. 図面の溶接マークの内容および表示設定を変更します。
   • [全周溶接] で、1 つの縁端だけを溶接するか、面の全周を溶接するかを選択します。
   • [工場/現場] で、溶接の施工場所を指定します。

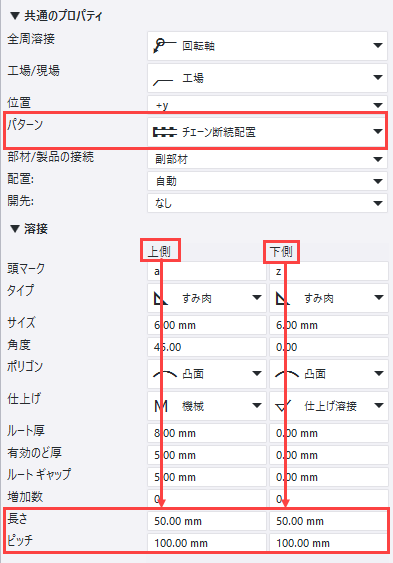

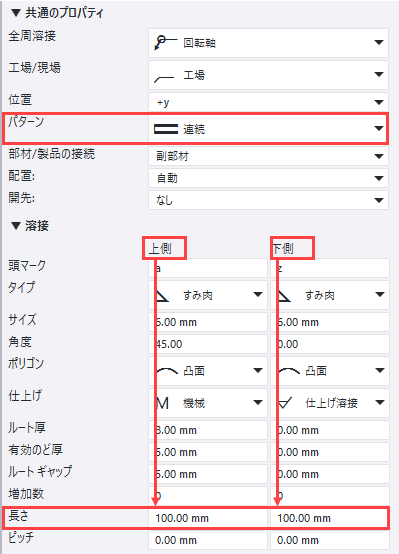

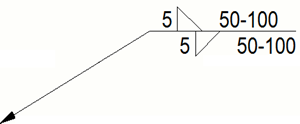

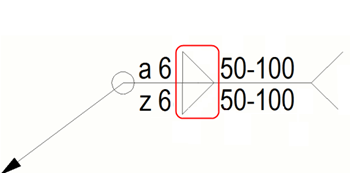

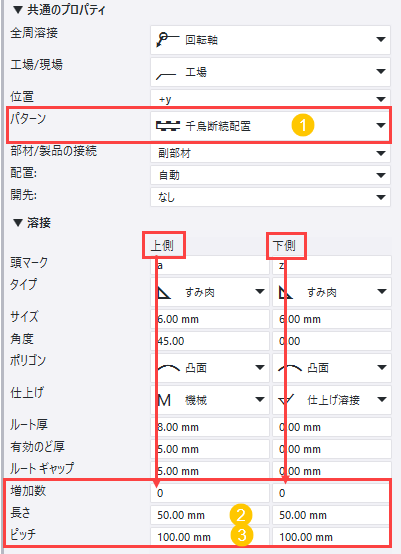

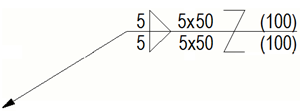

   • [千鳥溶接] を [はい] に設定すると、ずらした断続溶接が作成されます。[いいえ] に設定すると、ずらしていない断続溶接が作成されます。

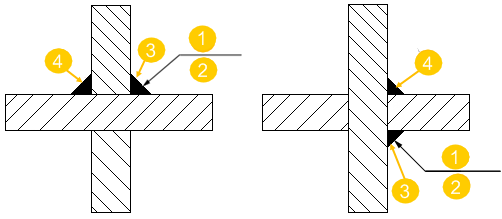

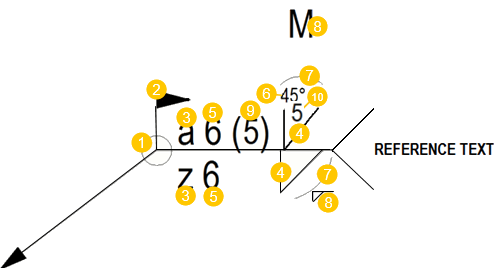

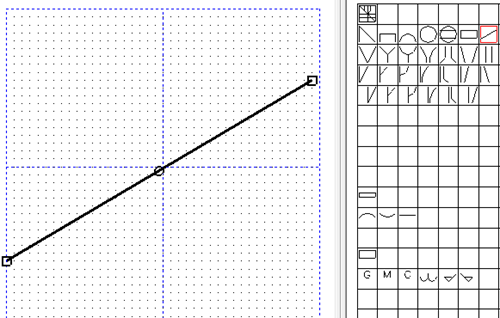

   • [上側] および [下側] の下の溶接マークに含める図面溶接マークプロパティを入力または選択します。

     [下側] および [上側] の列間で値をコピーするには、 および ボタンをクリックします。

     リンクのオン/オフを切り替えるには ボタンをクリックします。

     値がリンクされると、中央のボタンは青色 になります。これは、どちらかの列の値を変更すると、もう一方の列の対応する値も変化することを意味します。

   • フォントとマークの背景プロパティを設定し、引出し線のタイプと色を調整します。

     標準色を使用することも、カスタム RGB 色を定義することもできます。

   • 選択した位置に溶接マークを正確に配置してその場所に配置するには、[配置方法] ボタンを [固定] に設定します。[自由] を選択すると、Tekla Structures でその溶接マークに最も適した位置を自動的に検索できます。

   • [位置] では、溶接マークを配置する位置を Tekla Structures が探す区域を定義します。

   • [距離 s] で、マークの周囲に残す空の余白を定義します。
   • [距離 d 最小] の場合は、部材からマークまでの最小距離を定義します。

   図面溶接マーク プロパティの詳細については、「図面溶接マークプロパティ」を参照してください。

3. 図面溶接マークの位置を選択します。

   図面溶接マークが作成されます。引出し基準点のハンドルを使用して、マークを適切な位置にドラッグできます。

図面の作成時に、開いている図面のモデル溶接にマークを追加することはできません。モデル溶接マークを手動で追加するには、図面にモデル溶接が含まれている必要があります。Tekla Structures で、モデル内のモデル溶接に定義されているプロパティを使用して、モデル溶接マークが作成されます。図面での溶接マークの表示・非表示と表示設定も調整できます。

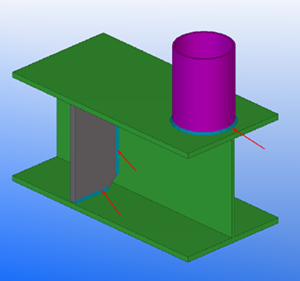

1. モデルで作成された溶接が含まれる図面を開きます。
2. 以下のいずれかの操作を行います。
   • 図面内のモデル溶接を選択します。



   • [溶接の選択] 選択スイッチ、領域選択、または [図面内容管理] の選択機能を使用して、図面内の複数のモデル溶接を選択します。

   図面に溶接が表示されない場合は、図面ビュー プロパティで溶接の表示・非表示の設定を調整してください。また、下記の「図面で溶接部や溶接跡が見えない場合はどうするか」の項もご確認ください。

3. 右クリックして [溶接記号の作成] を選択します。

   溶接マークが作成されます。

   コンテキスト メニューから溶接マークを追加した場合は、サイズが図面ビュー プロパティで定義されている最小溶接サイズを下回っていても溶接マークが表示されることにも注意してください。

4. モデルの溶接マーク プロパティを変更するには、次のいずれかの操作を行います。
   • 図面内のモデル溶接マークをクリックします。プロパティ パネルが開いていない場合、溶接マークをダブルクリックします。
   • [溶接の選択] 選択スイッチ と範囲選択を使用するか、[図面内容管理] を使用して、複数のモデル溶接記号を選択します。溶接を選択したら、右クリックして [溶接マークを選択] を選択し、[現在の図面ビューから] または [すべての図面ビューから] を選択します。すべての選択スイッチ を再度アクティブにします。次に、Shift キーを押しながら、溶接マークをダブルクリックします。

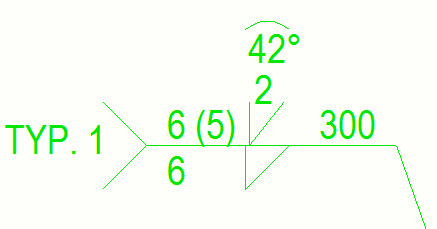

5. 溶接マークの内容および表示設定を変更します。

   • 溶接プロパティの横にある目のボタン をアクティブにして、モデル溶接マークのプロパティを表示します。

     [下側] および [上側] の列間で値をコピーするには、 および ボタンをクリックします。

     リンクのオン/オフを切り替えるには ボタンをクリックします。

     値がリンクされると、中央のボタンは青色 になります。これは、どちらかの列の値を変更すると、もう一方の列の対応する値も変化することを意味します。

   • フォント プロパティを設定し、引出し線のタイプと色を調整して、マークで不透明または透明の背景を使用するかどうかを選択します。

     標準色を使用することも、カスタム RGB 色を定義することもできます。

   • [距離 s] で、マークの周囲に残す空の余白を定義します。
   • [距離 d 最小] の場合は、部材からマークまでの最小距離を定義します。

   モデルの溶接マーク プロパティの詳細については、「図面のモデル溶接マーク プロパティ」を参照してください。

6. [変更] をクリックします。

モデルの溶接プロパティがモデルに設定されます。図面の作成時に、マークの表示と表示設定を含む溶接マーク プロパティを定義できます。モデル溶接マークに表示する溶接プロパティを変更したり、図面レベル (一般図) および図面ビュー レベルで溶接マーク プロパティのモデル溶接マークの表示を調整することもできます。

1. 特定の図面ビュー レベルで溶接マークを変更するには、開いている図面でビューフレームをダブルクリックします。この操作により、[ビュープロパティ] ダイアログ ボックスが開きます。
2. 溶接マーク プロパティを表示するには、左側のオプションツリーで [溶接マーク] をクリックします。
3. [溶接番号] を [いいえ] または [はい] に設定して、マークに溶接番号を表示するかどうかを選択します。
4. [表示・非表示] で、次のようにします。
   • [溶接] および [サブアセンブリ内の溶接] で、表示する溶接マークの種類を選択するか、すべての溶接を非表示にするかどうかを選択します ([なし]、[現場]、[工場]、[両方])。
   • [隠れた部材の溶接] で、非表示の部材に対して表示する溶接マークの種類を選択します ([なし]、[現場]、[工場]、[両方])。

   • [表示する最小サイズ] に溶接サイズ制限を入力すると、そのサイズ以下の溶接マークは図面上で除外されます。

     溶接サイズ制限を設定しても、参照テキストがある場合は溶接マークが常に表示されます。

     単品図および製品図プロパティの [ビューの作成] ページの下部にある [すべてのビューの一般設定] の下では、すべてのビューの [表示する最小サイズ] を一度に設定することもできます。

   • [溶接マークを表示] 設定は、製品図面内のすべてのビューにあるモデル溶接マークの表示を制御します。この設定は、製品図面プロパティの [すべてのビューの一般設定] の下にもあります。[溶接マークを表示] を [一つのビュー] または [すべてのビュー] にも設定できます。

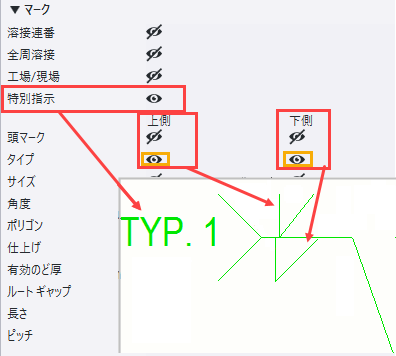

5. [上側] および [下側] で、溶接マークに表示しない溶接マーク プロパティの横にある [その他] 列の [表示] チェック ボックスをオフにします。
   [サイズ] を非表示にすると、[頭マーク] も非表示になり、[長さ] を非表示にすると、[ピッチ] も非表示になります。
6. 配置プロパティを調整するには、[位置(P)...] をクリックします。
7. [表示設定] タブに移動し、溶接マークのテキストと線の外観を変更します。
8. [変更] をクリックします。
   Tip:

   プロパティ パネルで個々のモデルの溶接マークのプロパティを変更するには、開いている図面で、モデル溶接マークをクリックします。プロパティ パネルが開いていない場合、モデル溶接マークをダブルクリックします。削除する場合など、複数のマークを選択するには、溶接マークを右クリックして [溶接マークを選択] を選択し、[現在の図面ビューから] または [すべての図面ビューから] を選択します。

モデルの溶接オブジェクトの表現設定と表示設定は、手動によってオブジェクト レベルで変更できます。

1. 開いている図面で、溶接シームをクリックします。プロパティ パネルが開いていない場合、溶接シームをダブルクリックします。

   [図面溶接の選択] 選択スイッチ を有効にした場合のみ、モデル溶接を簡単に選択できます。

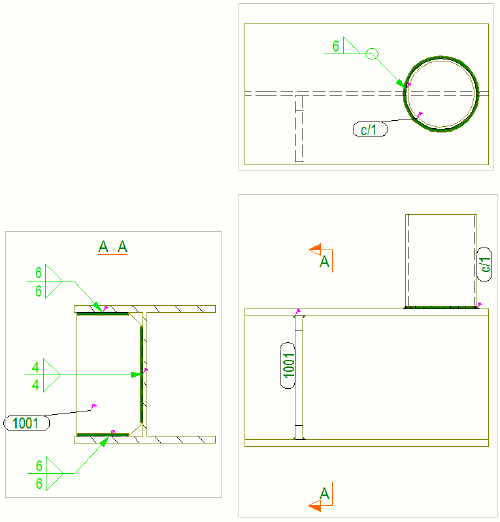

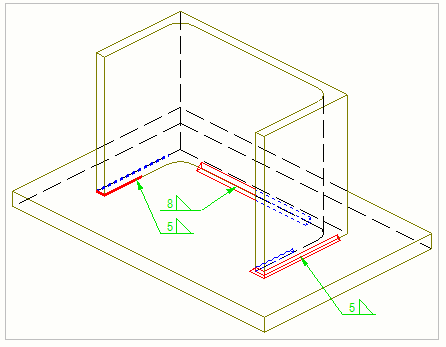

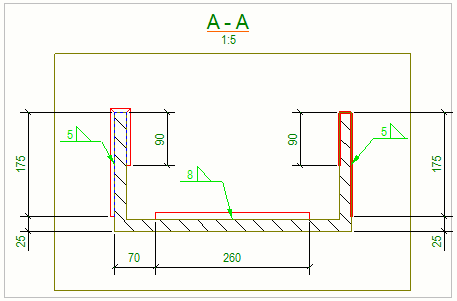

   次の図では、溶接シームは赤で表示されています。



2. [陰線] および [自部材陰線] を表示するかどうかを選択します。
3. 目的の [プレゼンテーション タイプ] を選択します。次のオプションがあります。

   Path



   アウトライン



4. [可視線] および [陰線] の色と線種を変更します。

   標準色を使用することも、カスタム RGB 色を定義することもできます。

5. [変更] をクリックします。

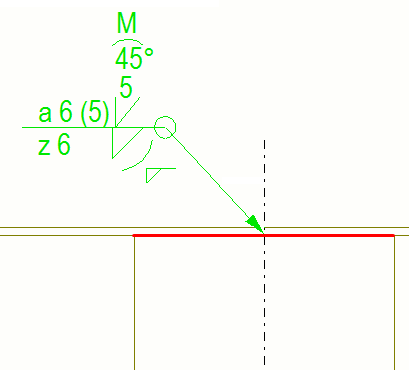

溶接シームに沿った溶接マークの引出し線の関連付け点でモデル溶接記号をドラッグできます。この方法では、わかりやすくするために図面の溶接マークを最適に配置できます。モデル溶接記号に関連付けられていない手動の図面溶接マークは、自由にドラッグできます。

1. 引出し線の関連付け点の近くにある溶接マークをクリックします。

   [図面ドラッグ アンド ドロップ] を選択した場合、ポインティング済みであるため、引出し線をクリックする必要はありません。

2. 矢印の先端にある引出し線の関連付け点のハンドルを使用して、マウスの左ボタンを押しながら関連付け点を新しい場所までドラッグします。



溶接マークを結合することで、図面内の同一の溶接に Tekla Structures で同じマークを強制的に使用できます。

1. 図面を開きます。
2. Ctrl キーを押しながら、結合する溶接マークを選択します。
3. 右クリックで表示されるコンテキスト メニューから [マークの結合] を選択します。

   Tekla Structures でマークが結合されます。

4. 結合された溶接マークを分割する場合は、マークを右クリックし、コンテキスト メニューから [マークの分割] を選択します。

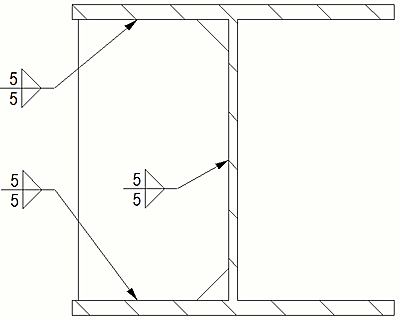

説明	例
元の図面

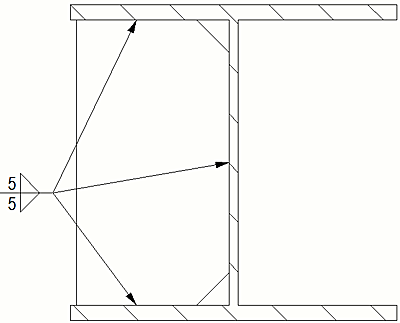

結合された溶接マーク。
