図面および図面ビューで、部材、マーク、寸法、基準線などの選択したオブジェクトを非表示にできます。部材を非表示にすると、Tekla Structures で関連するすべてのオブジェクトが非表示になります。図面ビューで非表示になっているオブジェクトは印刷されない点に注意してください。

1. 図面を開きます。
2. ファイル > 設定 > ゴースト表示 で、ゴースト表示オプションが選択されていることを確認します。
3. B キーを押して [色] モードを選択します。

   カラー図面では、非表示オブジェクトがゴースト表示されます。グレースケールおよび白黒の図面では、[ゴースト表示] をオンにしても非表示のオブジェクトは表示されません。

4. 次のいずれかの方法で、非表示にするオブジェクトを選択します。

   • +適切な選択スイッチをアクティブにし、範囲選択などを使用してオブジェクトを選択します。たとえば、[図面内の部材を選択] を使用して部材を選択します。

   • サイド パネルから [図面内容管理] を開き、[表示] をクリックして [図面内容管理] リストにオブジェクトを表示します。領域、1 つまたは複数のビューまたは複数の建築オブジェクトを選択して、選択内容を絞り込むこともできます。部材を選択する場合は、建築オブジェクトの選択が有効になっている ことを確認し、マークを選択する場合は、マークの選択が有効になっていること を確認します。その後、目的の建築オブジェクトをリストから選択します。

5. [図面] タブで、[非表示/表示] をクリックし、次のいずれかのコマンドをクリックします。

   • 非表示（ビュー）:Tekla Structures 選択したオブジェクトが配置されているビュー内で選択したオブジェクトを非表示にします。

   • 非表示(図面):Tekla Structures で選択したオブジェクトが、すべての図面ビューで非表示になります。

   右クリックで表示されるポップアップ メニューからコマンドを選択することもできます。

6. 非表示オブジェクトを再度表示するには、[図面] タブに移動して [非表示/表示] をクリックし、[ビューに表示] または [表示(図面)] を選択します。

材質リストなど、図面内に非表示の部材をリスト表示するかどうかを選択できます。

1. 非表示の部材がある図面を開きます。
2. 図面をダブルクリックして、図面プロパティ ダイアログ ボックスを開きます。
3. [レイアウト...] をクリックします。
4. [非表示オブジェクトをテンプレートに出力] で、非表示の部材をリスト表示するかどうかを選択します。[いいえ] を選択すると、非表示の部材に関するすべての情報が削除されます。この情報は総重量からも削除されます。
5. [変更] をクリックします。

   以下の例では、非表示の鉄筋がリスト表示されています。



   以下の例では、非表示の鉄筋はリスト表示されていません。



任意の図面タイプの図面ビュープロパティで表示フィルターを定義することによって、図面ビューからオブジェクトを非表示にすることもできます。一般図では、一般図プロパティで図面フィルターを定義することによって、図面全体からオブジェクトを非表示にすることもできます。

1. 現在の図面のビュー プロパティを開くには、図面ビュー フレームをダブルクリックします。
2. [ビュープロパティ] で、左側のオプション ツリーから [フィルター] を選択します。
3. 図面ビューで表示または非表示にする内容を定義するビュー フィルターを作成します。

   関連するオブジェクトのみに影響するようにフィルターを最適化します。

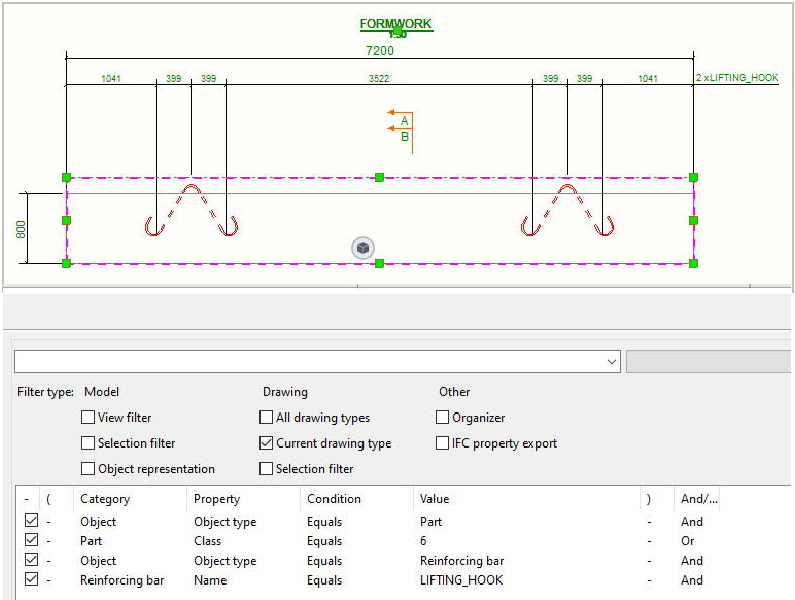

   たとえば、クラス6の部材とLIFTING_HOOKという名前の鉄筋のみを表示する場合は、次のフィルターを作成します。
   行1:

   カテゴリー: オブジェクト

   プロパティ: オブジェクト タイプ

   条件：＝ (等しい)

   値: 部材

   行2:

   カテゴリー: 部材

   プロパティ: クラス

   条件：＝ (等しい)

   値: 6

   And/Or: または(「Or」オプションは、いずれかの値に一致するオブジェクトを検索します。

   行3:

   カテゴリー: オブジェクト

   プロパティ: オブジェクト タイプ

   条件：＝ (等しい)

   値: 鉄筋

   行4:

   カテゴリー: 鉄筋

   プロパティ: 名前

   条件：＝ (等しい)

   値: LIFTING_HOOK



4. フィルターを使用可能な場所を変更するには、上部のチェックボックスをオンにします。
   デフォルトでは、フィルターは現在の図面タイプでのみ使用できます。
5. フィルターの名前を入力し、[保存する] をクリックします。
6. ビューにフィルターを適用するには、[変更] をクリックします。

図面内の線や円弧などのスケッチ オブジェクトの寸法について、表示/非表示を [クイック起動] から、またはキーボード ショートカットを使用して切り替えられます。デフォルトでは、寸法は表示されます。
