Sie können ausgewählte Objekte in Zeichnungen und Zeichnungsansichten ausblenden. Das gilt beispielsweise für Teile, Bezeichnungen, Bemaßungen oder Achsen. Beim Ausblenden eines Teils blendet Tekla Structures auch die zugehörigen Objekte aus. Beachten Sie: Wenn ein Objekt in einer Zeichnungsansicht ausgeblendet ist, wird es nicht gedruckt.

1. Öffnen Sie eine Zeichnung.
2. Vergewissern Sie sich, die Option Geist-Umriss unter Datei > Einstellungen > Geist-Umriss ausgewählt zu haben.
3. Zum Auswählen des Modus Farbe drücken Sie die Taste B.

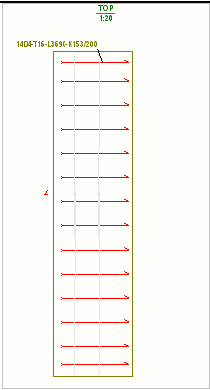

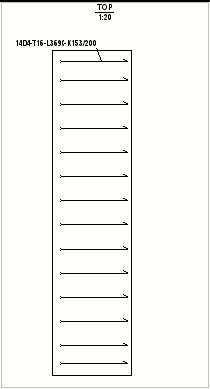

   Ausgeblendete Objekte werden in farbigen Zeichnungen als Geist-Umrisse angezeigt. In Graustufen- und Schwarzweiß-Zeichnungen werden ausgeblendete Objekte selbst bei aktivierter Option Geist-Umriss nicht angezeigt.

4. Wählen Sie die Objekte aus, die Sie auf eine der folgenden Arten ausblenden möchten:

   • Aktivieren Sie den entsprechenden Selektionsschalter, und wählen Sie Objekte aus, z. B. mithilfe der Bereichsauswahl. Verwenden Sie zum Beispiel zum Auswählen von Teilen Teile in Zeichnungen auswählen.

   • Öffnen Sie Zeichnungsinhalts-Manager im Seitenbereich und klicken Sie auf Anzeigen, um die Liste Zeichnungsinhalts-Manager auszufüllen. Sie können die Auswahl eingrenzen, indem Sie Bereiche, einzelne oder mehrere Ansichten oder einzelne oder mehrere Bauobjekte auswählen. Zum Auswählen von Teilen muss die Bauobjekt-Auswahl aktiviert sein; zum Auswählen von Bezeichnungen muss die Bezeichnungsauswahl aktiviert sein. Wählen Sie dann die gewünschten Bauobjekte aus der Liste aus.

5. Klicken Sie auf der Registerkarte Zeichnung auf Ausblenden/einblenden und auf einen der folgenden Befehle:

   • In Ansicht ausblenden: Tekla Structures Blendet das ausgewählte Objekt in der Ansicht aus, in der sich die ausgewählten Objekte befinden.

   • In Zeichnung ausblenden: Tekla Structures blendet das ausgewählte Objekt in allen Zeichnungsansichten aus.

   Sie können auch mit der rechten Maustaste klicken und Befehle im Kontextmenü auswählen.

6. Zum erneuten Einblenden ausgeblendeter Objekte klicken Sie auf der Registerkarte Zeichnung auf Ausblenden/einblenden und wählen dann In Ansicht zeigen oder In Zeichnung zeigen aus.

Sie können festlegen, ob die in Zeichnungen ausgeblendeten Teile aufgelistet werden, zum Beispiel in der Materialliste.

1. Öffnen Sie eine Zeichnung mit ausgeblendeten Teilen.
2. Doppelklicken Sie auf die Zeichnung, um das Dialogfeld Zeichnungseigenschaften zu öffnen.
3. Klicken Sie auf Layout....
4. Wählen Sie aus, ob Sie die ausgeblendeten Teile in Ausgeblendete Objekte in Vorlagen auflisten aufführen möchten. Nein entfernt alle Informationen zu den ausgeblendeten Teilen, auch aus dem Gesamtgewicht.
5. Klicken Sie auf Ändern.

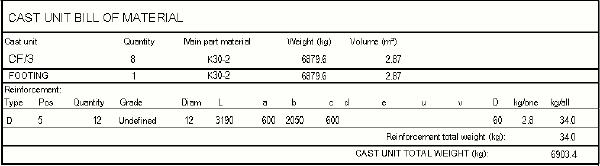

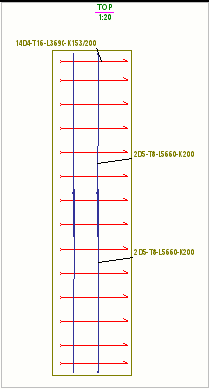

   In nachstehendem Beispiel werden die ausgeblendeten Bewehrungsstäbe aufgelistet.

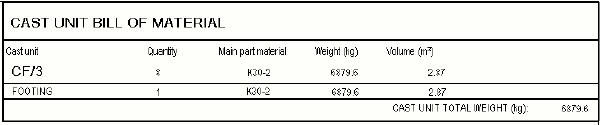

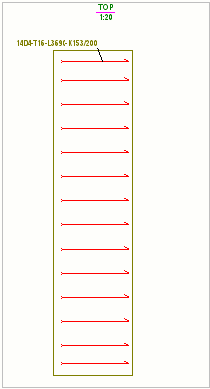

   In nachstehendem Beispiel werden die ausgeblendeten Bewehrungsstäbe nicht aufgelistet.



Sie können Objekte in Zeichnungsansichten auch ausblenden, indem Sie Ansichtsfilter in den Zeichnungsansichtseigenschaften für jeden Zeichnungstyp definieren. In Übersichtszeichnungen können Sie Objekte auch für die gesamte Zeichnung ausblenden, indem Sie Zeichnungsfilter in den Eigenschaften von Übersichtszeichnungen definieren.

1. Doppelklicken Sie auf den Zeichnungsansichtsrahmen, um die Ansichtseigenschaften der aktuellen Zeichnung zu öffnen.
2. Wählen Sie in Ansichten aus der Optionsstruktur Filter aus.
3. Erstellen Sie einen Ansichtsfilter, in dem Sie festlegen, was in der Zeichnungsansicht ein- oder ausgeblendet werden soll.

   Optimieren Sie den Filter so, dass er nur die relevanten Objekte betrifft.

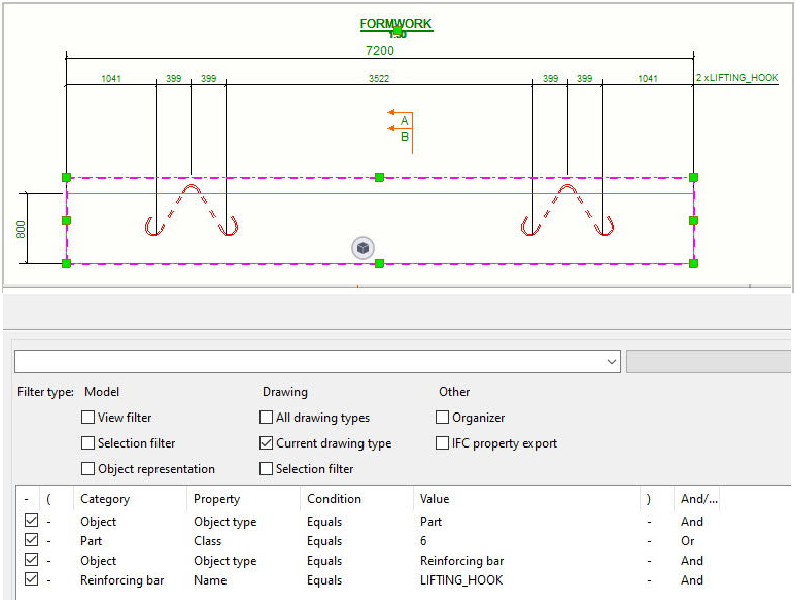

   Wenn Sie beispielsweise nur Teile der Klasse 6 und Bewehrungen mit dem Namen LIFTING_HOOK anzeigen möchten, erstellen Sie folgenden Filter:
   Zeile 1:

   Kategorie: Objekt

   Eigenschaft: Objekttyp

   Bedingung: Gleich

   Wert: Teil

   Zeile 2:

   Kategorie: Teil

   Eigenschaft: Klasse

   Bedingung: Gleich

   Wert: 6

   Und/oder: Oder (Die Option "Oder" sucht nach Objekten, die einem der beiden Werte entsprechen.)

   Zeile 3:

   Kategorie: Objekt

   Eigenschaft: Objekttyp

   Bedingung: Gleich

   Wert: Bewehrungsstab

   Zeile 4:

   Kategorie: Bewehrungsstab

   Eigenschaft: Name

   Zustand: Gleich

   Wert: LIFTING_HOOK



4. Um zu ändern, wo der Filter verwendet werden kann, aktivieren Sie oben die gewünschten Kontrollkästchen.
   Standardmäßig kann der Filter nur im aktuellen Zeichnungstyp verwendet werden.
5. Geben Sie für den Filter einen Namen ein, und klicken Sie auf Speichern.
6. Zum Anwenden des Filters in der Ansicht klicken Sie auf Ändern.

Sie können die Bemaßungen von Skizzenobjekten in Zeichnungen (z. B. Linien oder Bögen) über den Schnellstart oder mithilfe einer Tastaturkombination ein- oder ausblenden. Standardmäßig werden Bemaßungen angezeigt.
