您可以在图纸和图纸视图中隐藏所选的对象，例如零件、标记、尺寸或轴线。在隐藏零件时，Tekla Structures 会隐藏其所有相关对象。请注意，在图纸视图中隐藏的对象将不会打印。

1. 打开一张图纸。
2. 检查是否在文件 > 设置 > 虚外框线中选择了虚外框线选项。
3. 按 B 选择颜色模式。

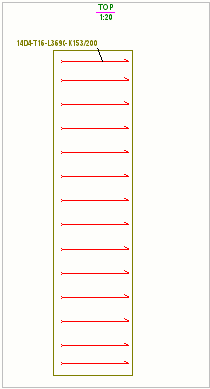

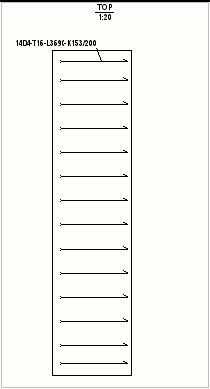

   在彩色图纸中，隐藏的对象显示为虚外框线。在灰度和黑白图纸中，即使选择了虚外框线，也不会显示隐藏对象。

4. 通过以下方法之一选择要隐藏的对象：

   • 例如，激活相应的选择开关，并使用区域选择功能选择对象。例如，要选择零件，请使用 选择图纸中的零件。

   • 从侧窗体中打开图纸内容管理器，然后单击显示以填充图纸内容管理器列表。您还可以选择区域、单个或多个视图或者单个或多个建筑对象，用于缩小选择的范围。要选择零件，请确保建筑对象选择处于活动状态 ，要选择标记，请确保标记选择处于活动状态 。然后从列表中选择所需建筑对象。

5. 在 图纸 选项卡上，单击 隐藏/显示 并执行以下命令之一：

   • 从视图中隐藏:Tekla Structures 在找到所选对象的视图中隐藏所选对象。

   • 从图纸中隐藏:Tekla Structures 在所有图纸视图中隐藏所选对象。

   您还可以右键单击并从弹出菜单中选择命令。

6. 要重新显示隐藏的对象，请转到图纸选项卡并单击隐藏/显示，然后选择在视图中显示或在图纸中显示。

您可以选择是否列出图纸中的隐藏零件，例如在材料列表中列出。

1. 打开包含隐藏零件的图纸。
2. 双击图纸打开图纸属性对话框。
3. 单击布置...
4. 在列出模板中的隐藏对象中选择是否列出隐藏零件。否将删除有关隐藏零件的所有信息，并从总重量中除去隐藏零件。
5. 单击修改。

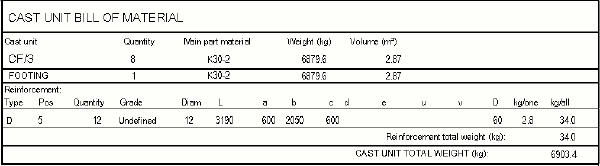

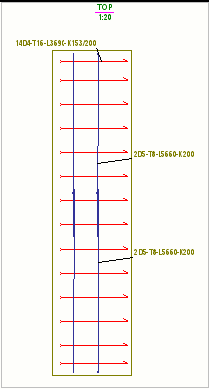

   在以下示例中，将列出隐藏的钢筋。

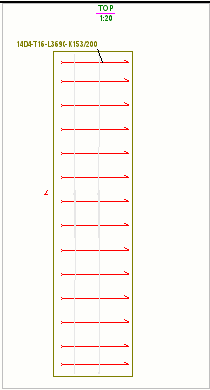

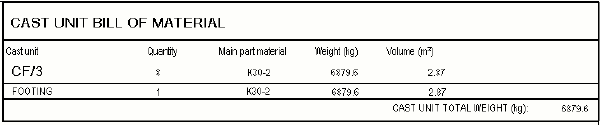

   在以下示例中，未列出隐藏的钢筋。



您还可以通过在任何图纸类型的图纸视图属性中定义视图过滤器来隐藏图纸视图中的对象。在 GA 图中，您还可以通过在 GA 图纸属性中定义图纸过滤器来隐藏整个图纸中的对象。

1. 要打开当前图纸的视图属性，请双击图纸视图边框。
2. 在 视图属性中，从左侧的选项树中选择 过滤 。
3. 创建一个视图过滤器，在其中定义要在图纸视图中显示或隐藏的内容。

   优化过滤器，使其只影响相关对象。

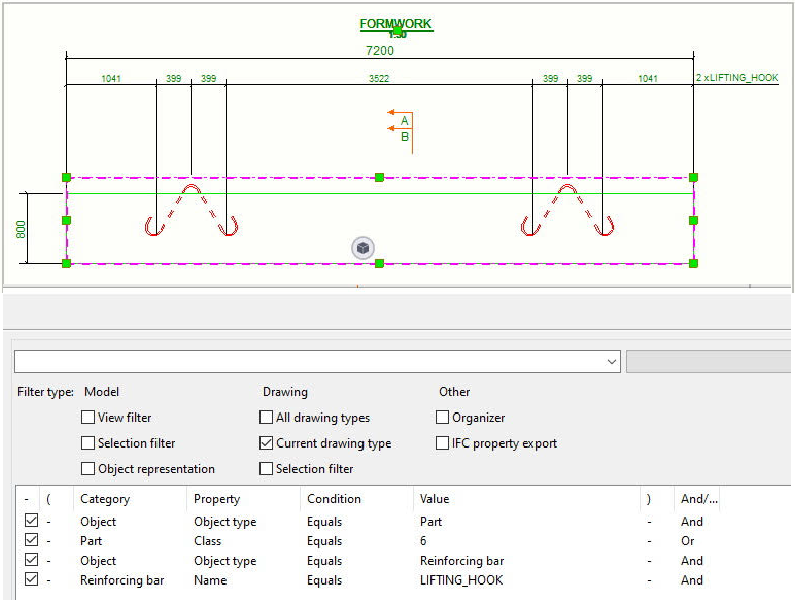

   例如，如果您只想显示等级为 6 且钢筋名称为 LIFTING_HOOK 的零件，请创建以下过滤器：
   第 1 行：

   类别：对象

   属性：对象类型

   条件：等于

   值：零件

   第 2 行：

   类别：零件

   属性：等级

   条件：等于

   值：6

   和/或：或（“或”选项查找与任一值匹配的对象。）

   第 3 行：

   类别：对象

   属性：对象类型

   条件：等于

   值：钢筋

   第 4 行：

   类别：钢筋

   属性：名称

   条件：等于

   值：LIFTING_HOOK



4. 要更改过滤器的使用位置，请选中顶部所需的复选框。
   默认情况下，该过滤器只能在当前图纸类型中使用。
5. 输入过滤器的名称并单击 保存。
6. 要在视图中应用过滤器，请单击 修改。

您可以从快速启动或使用键盘快捷键来隐藏和显示图纸中草图对象的尺寸，如线或弧。默认情况下，尺寸是可见的。
