図面オブジェクトのドラッグ、形状変更、サイズ変更
多数の図面オブジェクトや、図面オブジェクトの寸法線と引出し線には、ハンドルがあります。これらのハンドルを使用して、オブジェクトをドラッグしたり、形状やサイズを変更したりできます。[図面ドラッグ アンド ドロップ] スイッチを有効にしている場合、オブジェクトのドラッグ、形状変更、サイズ変更を行うためにハンドルやオブジェクトを別個に選択する必要はありません。
注記オブジェクト、スケッチ オブジェクト、基準線ラベルのドラッグ、サイズ変更、または形状変更
- 開いている図面で、[ファイル] メニューに移動して [設定] をクリックし、[図面ドラッグ アンド ドロップ] チェック ボックスを選択します。その後、オブジェクトやハンドルを選択しなくても、注記、スケッチ オブジェクト、基準線ラベルなどの図面オブジェクトを移動、ドラッグ、サイズ変更、または形状を変更できます。

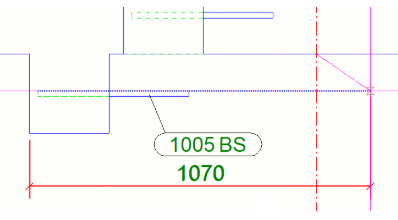

- スケッチ オブジェクトのハンドル点を移動してサイズや形状を変更するには、ハンドルでマウスの左ボタンを押しながらハンドルを新しい位置までドラッグします。
- 基準線ラベルのハンドルをドラッグするには、まず基準線を選択する必要があります。[基準線（単独）の選択] 選択スイッチ
を有効にしていることを確認します。 - 注記オブジェクトの引出し線の関連付け点をドラッグすることもできます。
寸法のドラッグ
- 寸法を選択せずにドラッグするには、[図面ドラッグ アンド ドロップ] スイッチを有効にします。
- 寸法やマークに重ならないように寸法マークをドラッグするには、最初にマーク ハンドルを選択します。
- 絶対寸法ではなく、相対寸法のみドラッグできます。
- 図面内の直線寸法は、寸法ハンドルから寸法をドラッグして変更できます。
- 単一の寸法線をドラッグする場合: 既存の寸法線の後ろの位置に寸法点をドラッグした場合、選択した寸法点は元の位置から削除され、新しい優先の位置に再作成されます。点を既存の点があるのと同じ座標位置にドラッグした場合、ドラッグした寸法点は自動的に最初の位置に戻されます。
- 寸法セットでドラッグする場合: 隣接する寸法線の 2 点間の領域に点をドラッグした場合、選択した寸法点は元の位置から削除され、新しい優先の位置に再作成されます。点を既存の点があるのと同じ座標位置にドラッグした場合、ドラッグした寸法点は元の位置から削除され、新しい位置に移動した後、既存の点と結合します。

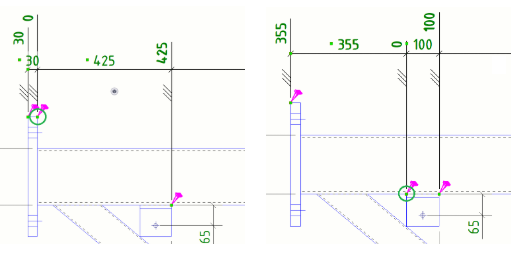

- 追い寸法で座標がゼロの寸法点をドラッグすると、[寸法原点の指定] コマンドを実行せずに開始寸法点を変更できます。
注:
マーク、アソシエート マーク、テキスト、または寸法をドラッグすると、以下の詳細設定の設定内容に応じて、配置設定が [固定] に設定されることがあります。図面を更新してもマーク、アソシエート マーク、テキスト、寸法の位置は維持されます。以下の詳細設定に定義された設定を確認できます。
XS_CHANGE_DRAGGED_DIMENSIONS_TO_FIXED
XS_CHANGE_DRAGGED_MARKS_TO_FIXED
