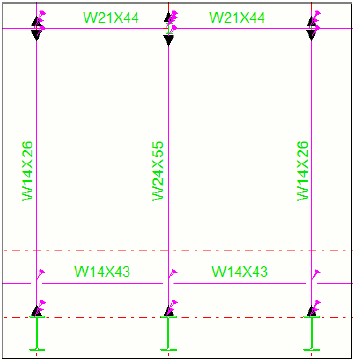

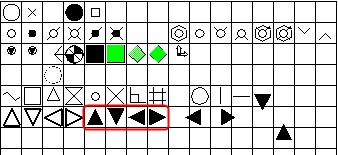

一般図では、モーメント コネクション シンボルを作成して、剛接合によって柱に接続された梁を表現できます。このシンボルは、部材の終点拘束に従って作成されます。図面ビュー内の全部材または選択した部材のモーメント コネクション シンボルを自動的に作成できます。

1. 図面を開きます。
2. サイド パネルで [アプリケーションとコンポーネント] ボタン をクリックし、[アプリケーションとコンポーネント] カタログを開きます。
3. [モーメント コネクション シンボルの作成] を検索します。
4. [モーメント コネクション シンボルの作成] をクリックします。
5. [モーメント コネクション シンボルの作成] ダイアログ ボックスで、カラー リストからシンボルの色を選択します。
6. カラー リストの横にあるボックスにシンボルの縮尺を入力します。
7. 以下のいずれかの操作を行います。
   • 図面ビュー内の全部材のモーメント コネクション シンボルを作成するには、ビューを選択します。
   • 選択した部材のモーメント コネクション シンボルを作成するには、部材を選択します。
8. [作成] をクリックします。

   モーメント コネクション シンボルは、解析部材プロパティとコネクション開放プロパティに従って作成されます。

   • コネクションが存在する場合は、始点拘束および終点拘束の情報が解析部材プロパティの [始点拘束] および [終点拘束] タブから読み込まれます。

   • コネクションが存在しない場合は、部材のユーザー定義属性の [端部条件] タブから開放情報が読み込まれます。

以前に作成したすべてのモーメント コネクション シンボルを削除し、最新の新しいシンボルを作成する場合、モーメント コネクション シンボルを更新できます。

1. サイド パネルで [アプリケーションとコンポーネント] ボタン をクリックし、[アプリケーションとコンポーネント] カタログを開きます。
2. [モーメント コネクション シンボルの作成] マクロを検索します。
3. [モーメント コネクション シンボルの作成] をクリックします。
4. 以下のいずれかの操作を行います。
   • ビュー内の全部材のモーメント コネクション シンボルを更新するには、ビューを選択します。
   • 選択した部材のモーメント コネクション シンボルを更新するには、部材を選択します。
5. [作成] をクリックします。

ビュー内のすべての部材または選択した部材のモーメント コネクション シンボルを削除できます。

1. サイド パネルで [アプリケーションとコンポーネント] ボタン をクリックし、[アプリケーションとコンポーネント] カタログを開きます。
2. [モーメント コネクション シンボルの作成] マクロを検索します。
3. [モーメント コネクション シンボルの作成] をクリックします。
4. 以下のいずれかの操作を行います。
   • ビュー内の全部材のモーメント コネクション シンボルを削除するには、ビューを選択します。
   • 選択した部材のモーメント コネクション シンボルを削除するには、部材を選択します。
5. [削除] をクリックします。
