図面でのユーザー座標系 (UCS) の使用

UCS はローカルのユーザー座標系を表し、図面ビューで使用できます。図面ビューでユーザー定義の原点 (基準点) を基準として図面オブジェクトを配置できると、ビューでオブジェクトを配置しやすくなります。

オブジェクトを作成、コピー、移動、または変更するときには、Tekla Structures の現在の図面ビューに UCS シンボルが表示されます。

UCS の原点は、図面ビューごとに個別に定義でき、しかも必要に応じて変更することができます。

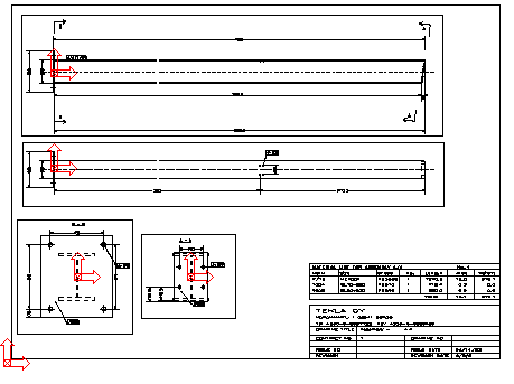

以下の例は、個別の UCS が設定されている複数のビューを示しています。

注:

全体座標系を使用してオブジェクトを配置するには、図面ビューではなく、図面の原点からのオブジェクトの座標を計算する必要があります。

新しい UCS の設定

1 点または 2 点を使用して新しい UCS (ユーザー座標系) を設定できます。

図面を開きます。
[表示] タブで、[ユーザー座標系] をクリックし、次のいずれかのコマンドをクリックします。
- 1 点を使用して新しい UCS を設定するには、[原点の指定] を選択します。
- 2 点を使用して新しい UCS を設定するには、[原点を2点で指定] を選択します。
Tekla Structures には、中心点を十字で示す UCS シンボルが表示されます。
原点を配置するビューをクリックします。
2 点を使用する場合は、点を選択して X 軸の方向を定義します。

原点の同じ2つのユーザー座標系間、つまり図面ビューの軸に従ったUCSと定義した向きのUCSを切り替えることができます。

現在の図面ビューおよびすべての図面ビューでUCSを元の位置にリセットできます。

以下のいずれかの操作を行います。


目的	操作
現在の図面ビューでのUCSのリセット	開いている図面で、[表示] タブに移動し、[ユーザー座標系 > 現在のリセット] (Ctrl+1) をクリックします。
すべての図面ビューでUCSをリセットする	開いている図面で、[表示] タブに移動し、[ユーザー座標系 > すべてリセット] (Ctrl+0) をクリックします。
