図面名と図面タイトルの変更

Tekla Structures では、図面プロパティで指定された名前に従って、図面の名前が付けられます。図面の名前は、[ドキュメント管理]、および図面テンプレートとレポートテンプレートに表示されます。図面の作成時および既存の図面で、デフォルトの図面名を変更できます。図面には、図面名だけでなくタイトルを付けることができます。Tekla Structures では、[ドキュメント管理]、図面およびレポートテンプレート、出力ファイル名にタイトルが表示されます。タイトルは 3 つまで定義できます。

図面プロパティを使用した図面の名前変更

[ドキュメント管理] で図面を右クリックして、[プロパティ] を選択します。
[名前] ボックスに新しい名前を入力します。

長さの上限は 32 文字です。
[変更] をクリックします。

[ドキュメント管理] を閉じ、もう一度開いて変更されていることを確認します。

ドキュメント管理リストで図面の名前を変更する

図面名は、[ドキュメント管理] をモデリングモードで開いている場合のみ [ドキュメント管理] で変更できます。図面を開いているときに [ドキュメント管理] を開いた場合、[ドキュメント管理] で図面名を直接編集することはできません。

モデリングモードで、[図面とレポート] リボンタブに移動して [ドキュメント管理] を開きます。

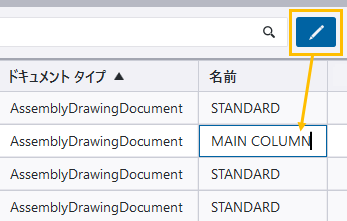

[ドキュメント管理] で、編集スイッチがアクティブになっていることを確認します。
名前を編集する図面の [名前] データセルをクリックします。
図面名を編集します。
図面名がすぐに変更されます。
編集スイッチを無効にします。

図面のタイトルの指定

[ドキュメント管理] で図面を右クリックして、[プロパティ] を選択します。
タイトルを入力します。
[変更] をクリックします。

[ドキュメント管理] を閉じ、もう一度開いて変更されていることを確認します。

Tip:

印刷ファイル名をカスタマイズし、図面名ではなくタイトル値を使用する場合は、このダイアログボックスで入力したタイトルを印刷ファイル名に使用するように指定できます。そのためには、ファイル > 設定 > 詳細設定 > 印刷で、詳細設定 XS_DRAWING_PLOT_FILE_NAME_G (図面タイプに応じて _W、_A、_M、または _C) の値として、値 %TPL:TITLE1% (または %TPL:TITLE2% か %TPL:TITLE3%) を入力します。

詳細については、「印刷ファイル名のカスタマイズ」および「TITLE1..3」を参照してください。
