選択した図面オブジェクトの整列

図面では、選択したビュー、テキスト、マーク、注記、およびシンボルをピックした点を基準に整列できます。また、複数のオブジェクトを縦方向または横方向に等間隔で配置することもできます。

図面ビューの整列の詳細については、「図面ビューを変更、配置、および整列する」を参照してください。

開いている図面で、次のいずれかの操作を行います。


これを	操作方法
選択したビュー、シンボル、テキスト、マーク、および注記を整列する	整列するオブジェクトを選択します。ビュー、マーク、注記、テキスト、およびシンボルを整列できます。適切な選択スイッチ、フィルター、範囲選択などを使用して、1 つまたは複数のオブジェクトを選択できます。マークおよびメモのみを整列する場合は、[図面内容管理] で最初に建築オブジェクトを選択してから、関連するマークまたはメモを選択します。 [図面内容管理] の詳細については、「図面内容管理」を参照してください。ツールバーから整列コマンドを選択します。を使用すると、選択したオブジェクトが指示した点の上に整列されます。を使用すると、選択したオブジェクトが指示した点の下に整列されます。を使用すると、選択したオブジェクトが指示した点の右側に整列されます。を使用すると、選択したオブジェクトが指示した点の左側に整列されます。を使用すると、選択したオブジェクトが指示した点の垂直方向の中央に整列されます。を使用すると、選択したオブジェクトが指示した点の水平方向の中央に整列されます。を使用すると、選択したオブジェクトが指示した点の垂直方向の中央に等間隔で配置されます。を使用すると、選択したオブジェクトが指示した点の水平方向の中央に等間隔で配置されます。配置する場所をピックします。ビューやテキストオブジェクトなどの混合オブジェクトを選択した場合は、整列するオブジェクトを選択するように求められます。オブジェクトを等間隔に配置する 2 つのコマンドのどちらかを選択した場合、表示されたダイアログボックスで距離を入力し、Enter キーを押します。ヒント: オブジェクトを横一列に配置するには、まず上からの位置を決め、次に各オブジェクトを水平方向に等間隔で配置します。これら2つのコマンドを実行する際に、オブジェクトを再選択する必要はありません。

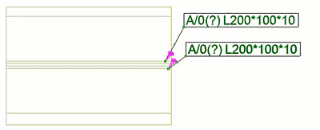

選択したマークとメモを自動的に整列する	[注記] タブで、[一列に整列 > マークを自動配置 ] をクリックします。このボタンをクリックすると、選択されたマークおよび注記が縦方向に等間隔に整列されます。このコマンドは、溶接マーク以外のすべてのマークおよびアソシエートマークに適用されます。
選択したマークとメモを点の周りに整列する	[注記] タブで [一列に整列 > ポイントに合わせる ] をクリックし、点をピックします。このコマンドは、配置するマークが引出し線と交差しないようにするためのものです。このコマンドは、溶接マーク以外のすべてのマークおよびアソシエートマークに適用されます。
