図面での参照オブジェクトの表示
参照モデルまたは参照オブジェクトは、一般図、製品、およびキャストユニット図に表示されます。たとえば、3D プラント モデルや建築図面を参照オブジェクトとして使用できます。
参照オブジェクトを表示するかどうかを選択し、陰線または独自の陰線を表示するかどうかを選択できます。参照オブジェクトをアウトラインとして表示するか、ワイヤー フレームとして表示するかを選択し、線の色とタイプを定義することもできます。参照オブジェクトの鉄筋を表示することもできます。
参照オブジェクトの表示は、図面を作成する前および開いている図面で図面プロパティで変更できます。ただし、表示オプションは図面が開いている場合にのみ変更できます。
参照オブジェクトには、アソシエート マークを追加することもできます。この参照オブジェクトのメモには、テキストやシンボル、属性、テンプレートを要素として追加できます。
参照モデルの詳細については、「参照モデルと、互換性のある形式」と「参照モデルの挿入」を参照してください。
参照オブジェクトの表示の変更
参照オブジェクトの表示は、開いている図面で変更できます。
- 参照オブジェクトのプロパティを開くには、図面内の参照オブジェクトをクリックします。
プロパティ パネルが開いていない場合、参照オブジェクトをダブルクリックします。
- 必要に応じて、参照オブジェクトの表示、線の色、および線タイプを変更します。
標準色を使用することも、カスタム RGB 色を定義することもできます。
- [変更] をクリックします。
参照オブジェクトの表示例

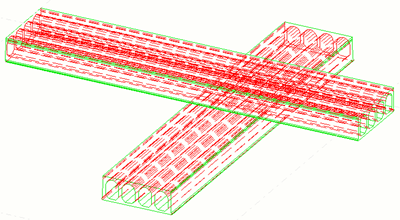

[ワイヤーフレーム] 表示の例を次に示します。

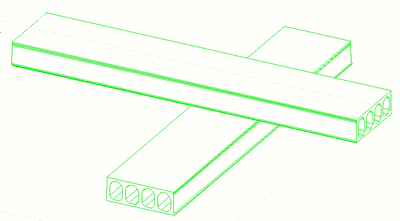

以下は [アウトライン] 表示の例です。[陰線] と [自部材陰線] が有効になっていません。

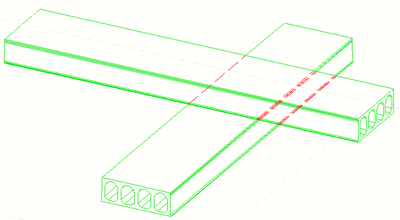

[アウトライン] 表示の例を次に示します。[陰線] が有効になっており、赤で表示されています。
[アウトライン] 表示の例を次に示します。[陰線] と [自部材陰線] の両方が有効になっており、赤で表示されています。

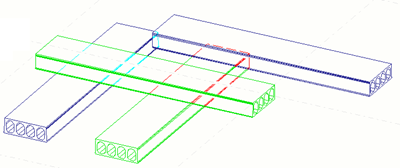

部材と参照オブジェクトの表示方法の例を次に示します。参照オブジェクトの可視線は緑、陰線は赤で表示されます。部材の可視線は青、陰線はシアンで表示されます。
