図面でのフィレット縁端の表示

フィレット縁端とは、モデル内の平面および曲面間の境界線を定義する線のことです。フィレット縁端が含まれる建築オブジェクトの例として、曲線フィレットが含まれるプロファイル、曲線角処理が含まれるスラブまたはポリゴンプレート、曲線折れ梁などがあります。フィレット縁端は、部材および現場打ちコンクリート部材のすべての図面タイプで表示することができます。フィレット縁端は、新しい図面ではデフォルトで表示されますが、2016 よりも前のバージョンの Tekla Structures で作成された図面では表示されません。

一般図でのフィレット縁端の表示

フィレットの縁端を表示するには、部材プロパティで [フィレットの縁端] 表示を設定する必要があります。プロファイルにフィレットの縁端を表示する場合、プロファイルによっては表示設定を [正確] に設定する必要があります。[部材プロパティ] および [現場打ちコンクリート部材オブジェクトプロパティ] では、図面、ビュー、およびオブジェクトレベルでフィレット縁端を表示するかどうかを制御できます。

フィレット縁端を一般図の図面レベルで表示するよう設定するには、次の操作を行います。

曲面を持つ鋼材またはコンクリート部材 (曲線フィレットが含まれるプロファイル、曲線角処理が含まれるスラブまたはポリゴンプレート、曲線折れ梁など) が含まれた一般図を開きます。
図面の背景をダブルクリックして、[一般図プロパティ] ダイアログボックスを表示します。
[部材...] または [現場打ちコンクリート...] をクリックします。
プロファイルの場合、部材の表示設定を変更するには、オブジェクトの表示設定リストから正確を選択します。
[追加マーク] の下で、[フィレットの縁端のオン/オフ] チェックボックスをオンにします。
必要に応じて、陰線オプションを設定します。
- 他の部材の陰線を表示するには、[陰線のオン/オフ] チェックボックスをオンにします。
- [自部材陰線のオン/オフ] チェックボックスをオンにすると、部材自身の陰線が表示されます。
[変更] をクリックします。
フィレットの縁端が図面に表示されるようになりました。

個別の部材にフィレット縁端を表示する

フィレットの縁端が表示されるように、図面内の個別の部材を変更することもできます。

曲面を持つ鋼材またはコンクリート部材 (曲線フィレットが含まれるプロファイル、曲線角処理が含まれるスラブまたはポリゴンプレート、曲線折れ梁など) が含まれた図面を開きます。
プロパティを開くには、目的の部材をクリックします。
プロパティパネルが開いていない場合、部材をダブルクリックします。
[表示・非表示] セクションで、オプション [フィレットの縁端] を有効にします。
必要に応じて、陰線オプションを設定します。
- 他の部材の陰線を表示するには、[陰線] オプションを有効にします。
- 部材の陰線を表示するには、[自部材陰線] オプションを有効にします。
[表示タイプ] リストで [正確] が選択されていることを確認します。
[変更] をクリックします。

例

例 1

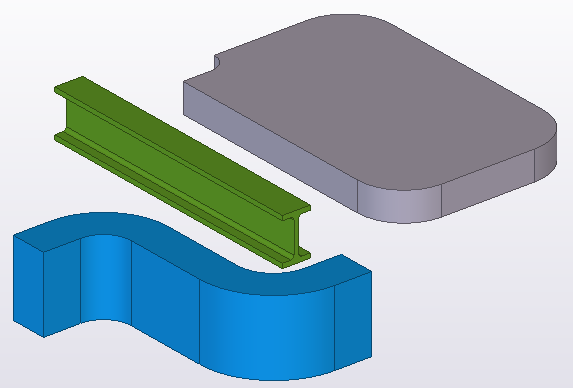

以下はモデルでのフィレット縁端の例です。

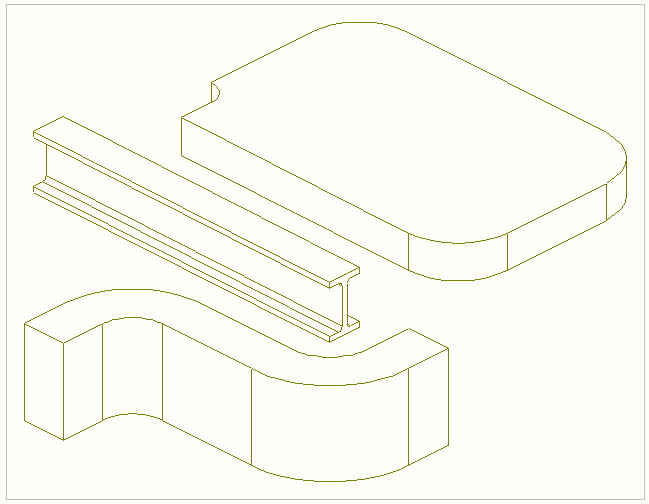

以下は、フィレット縁端 (プロパティパネルの部材プロパティで選択された図面レベルの部材プロパティまたは [フィレット縁端] で選択された [フィレット縁端のオン/オフ]) を表示する図面の部材の例です。

以下は、フィレット縁端 (プロパティパネルの部材プロパティで設定された図面レベルの部材プロパティまたは [フィレット縁端] で選択されていない [フィレット縁端のオン/オフ]) を表示しない図面の部材の例です。

例 2

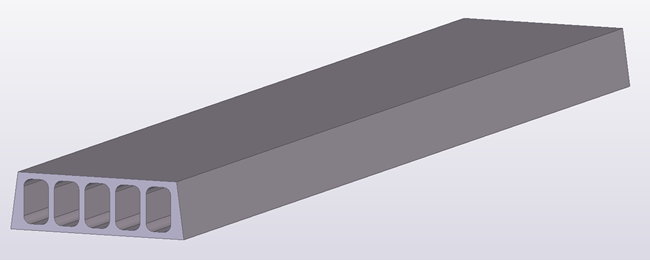

モデル内の中空スラブの例を次に示します。

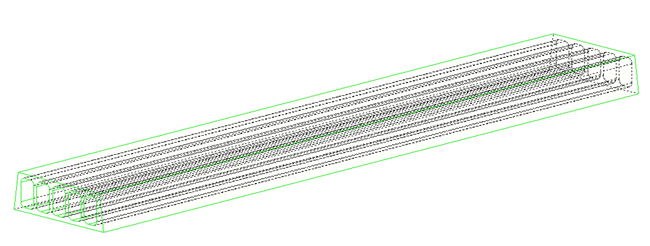

以下は、フィレット縁端 (プロパティパネルの部材プロパティで選択された図面レベルの部材プロパティまたは [フィレット縁端] で選択された [フィレット縁端のオン/オフ]) を表示する図面の中空スラブの例です。図からわかるように、フィレット縁端を表示すると、表現はあまり明確になりません。

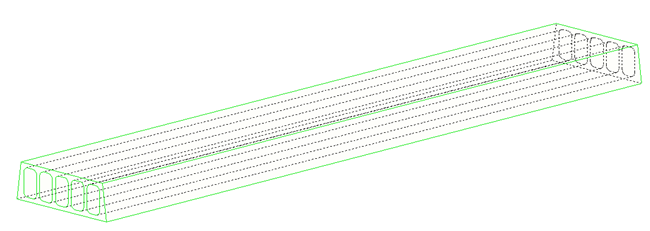

以下は、フィレット縁端 (プロパティパネルの部材プロパティで選択された図面レベルの部材プロパティまたは [フィレット縁端] で選択されていない [フィレット縁端のオン/オフ]) を表示しない図面の中空スラブの例です。
