Mostrar las soldaduras en los dibujos
Tekla Structures muestra las soldaduras que ha creado en un modelo como juntas de soldadura y marcas de soldadura en los dibujos. En los dibujos, puede añadir marcas inteligentes a las soldaduras de modelo automática y manualmente. Puede añadir también marcas de soldadura de dibujo de forma manual, pero estas marcas no tienen una soldadura física asociada en el modelo necesariamente.
Cómo se muestran las soldaduras en los dibujos
Tekla Structures muestra las soldaduras que ha añadido en un modelo como juntas de soldadura y marcas de soldadura en los dibujos. También puede añadir marcas de soldadura manualmente en un dibujo abierto.
Conceptos de soldadura
Las soldaduras de modelo se muestran en los dibujos como marcas de soldadura y soldaduras o juntas de soldadura. Las soldaduras y las marcas de soldadura se pueden controlar por separado. Por ejemplo, puede ser conveniente mostrar las soldaduras en una vista de dibujo y las marcas de soldadura en otra.
Las soldaduras de modelo 3D son representaciones de las soldaduras en la realidad. Los sólidos de soldadura en los dibujos son representaciones de las soldaduras en los modelos. Una junta de soldadura es la parte de la trayectoria de soldadura en la que se dibuja el sólido de soldadura. La trayectoria de soldadura puede constar de varias juntas de soldadura.
Los sólidos de soldadura se muestran en los dibujos para las soldaduras siguientes:
-
Los sólidos de soldadura se muestran en los dibujos para los tipos de soldadura que disponen de soporte sólido real. Las soldaduras que no tienen soporte sólido real se muestran en el modelo con un marcador de posición hexagonal y en los dibujos no se muestran sólidos de soldadura.
-
También se admiten las soldaduras con sección transversal personalizada.
Los sólidos de soldadura se pueden mostrar como contornos o trayectorias, con o sin líneas ocultas.

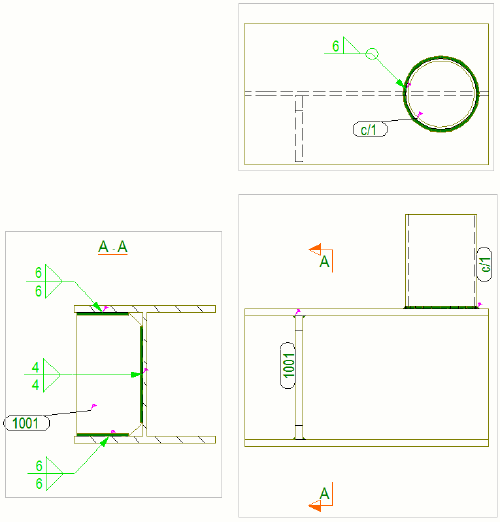

En el primer ejemplo, las soldaduras de la derecha y del centro se dibujan con contornos y líneas ocultas propias. La soldadura de la izquierda muestra la trayectoria de soldadura y las líneas ocultas:
El segundo ejemplo es una sección transversal de la estructura. Las soldaduras en la izquierda y el centro se dibujan con contornos; la soldadura de la derecha muestra la trayectoria. Las dimensiones de soldadura se han añadido manualmente.
Los símbolos de soldadura dentro de las marcas de soldadura indican las propiedades de soldadura definidas para la soldadura de modelo en el modelo o para la marca de soldadura de dibujo en el dibujo. A continuación se muestra un ejemplo de una junta de soldadura de modelo (en rojo) y una marca de soldadura de modelo (en verde) en un dibujo.
Consulte también: Tipos de soldadura y símbolos de tipos de soldadura.
Además de los símbolos de soldadura, la marca de soldadura contiene una línea de referencia y una flecha. La flecha conecta la línea de referencia con el lado de flecha de una unión. Las soldaduras en los lados de la flecha y en otros lados de una parte pueden tener distintas propiedades de soldadura.
Colocación de la soldadura
Cuando se sueldan partes, puede colocar las soldaduras en:
-
Sólo los lados de flecha
-
Sólo los otros lados
-
Tanto los lados de flecha como los otros lados

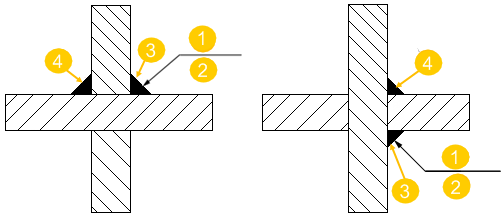

Las siguientes imágenes describen los principios básicos de la colocación de soldaduras.
(1) Arriba línea
(2) Debajo línea
(3) Lado de flecha de soldadura
(4) Otro lado de soldadura
Por defecto, Tekla Structures ubica las soldaduras por encima de la línea, tal y como especifica la norma ISO. Puede ubicarlas debajo de la línea, con arreglo a la norma AISC, utilizando la opción avanzada XS_AISC_WELD_MARK.
Propiedades de soldadura de modelo
Para cambiar las propiedades de soldadura de modelo, debe modificar la soldadura en el modelo. Al actualizar el modelo, los objetos y marcas de soldadura se actualizan en el dibujo de acuerdo con los cambios del modelo. En los dibujos, puede modificar el contenido y el aspecto de las marcas de soldadura de modelo, así como la visibilidad, la representación y el aspecto de los objetos de soldadura de modelo.
Los sólidos de soldadura se pueden mostrar en los dibujos de parte, de conjunto y generales.
Añadir marcas de soldadura de dibujo manualmente
Puede añadir marcas de soldadura de forma manual en un dibujo abierto. Tekla Structures crea marcas de soldadura de dibujo manuales usando las propiedades de marca de soldadura de dibujo actuales. Para añadir marcas de soldadura de dibujo manuales, no es necesario tener una soldadura de modelo presente en el dibujo.

Ejemplo: Marcas de soldadura de dibujo añadidas en los dibujos

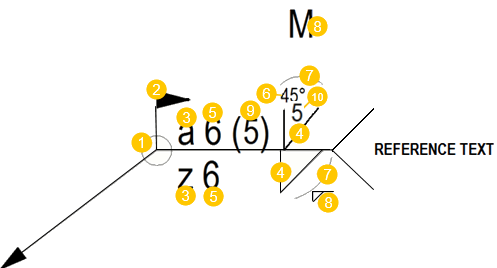

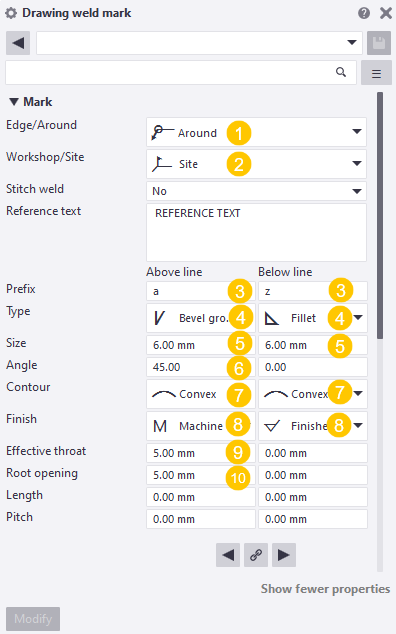

En este ejemplo, en la primera imagen inferior se muestran las propiedades de marca de soldadura de dibujo en el panel de propiedades de dibujo. En la imagen están numeradas las propiedades. En la segunda imagen se muestra una marca de soldadura de dibujo y cómo y dónde aparecen las propiedades en la marca.
(1) Borde/Alrededor, aquí se usa un símbolo de soldadura alrededor
(2) Taller/Obra, aquí se usa un símbolo de soldadura en obra
(3) Prefijo soldadura
(4) Tipo soldadura
(5) Tamaño soldadura
(6) Ángulo soldadura
(7) Símbolo de contorno de soldadura
(8) Símbolo de acabado de soldadura
(9) Garganta eficaz
(10) Separación de bordes
Añadir marcas de soldadura de modelo manualmente
Puede añadir marcas a las soldaduras de modelo en un dibujo abierto si, por ejemplo, aún no las ha creado en la creación del dibujo. Debe tener una soldadura de modelo presente en el dibujo para añadir marcas de soldadura de modelo manualmente. Tekla Structures crea marcas de soldadura de modelo usando las propiedades definidas para la soldadura de modelo en el modelo. Puede ajustar también la visibilidad y el aspecto de las marcas de soldadura de modelo en el dibujo.
Los cambios se aplican.
Puede arrastrar a otra ubicación las marcas de soldadura. Tenga en cuenta que no puede arrastrar la marca fuera de la soldadura relacionada, sino que solo puede arrastrarla a lo largo de la junta de soldadura. Consulte la sección "Arrastrar marcas de soldadura" a continuación para obtener más información.
Ejemplos: Marcas de soldadura de modelo en los dibujos
Las soldaduras de modelo son soldaduras que ha añadido al modelo. En los dibujos, se representan mediante juntas y marcas de soldadura. Consulte a continuación algunos ejemplos que representan las propiedades de la soldadura en el modelo y el aspecto de las marcas de soldadura en los dibujos.
Ejemplo 1

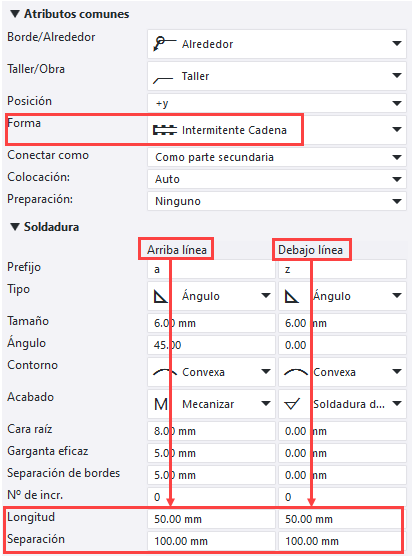

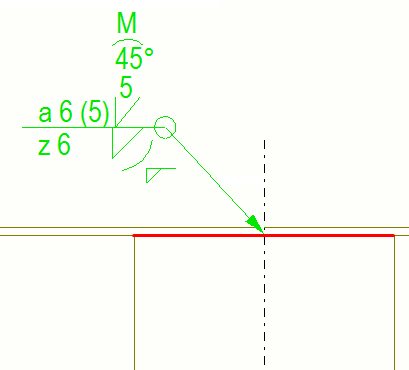

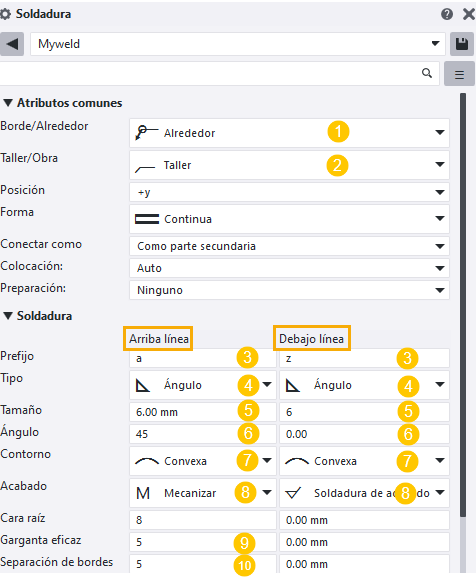

En el primer ejemplo, la primera imagen muestra un ejemplo de las propiedades de soldadura en el modelo. Puede añadir soldaduras en el modelo seleccionando uno de los comandos de soldadura en la pestaña Acero de la cinta. Algunas de las propiedades de soldadura están numeradas en la imagen, y la segunda imagen muestra cómo se muestran estas propiedades en una marca de soldadura de dibujo.
(1) Borde/Alrededor, se usa un símbolo de soldadura alrededor
(2) Taller/Obra, se usa un símbolo de soldadura en obra
(3) Prefijo soldadura
(4) Tipo soldadura
(5) Tamaño soldadura
(6) Ángulo soldadura
(7) Símbolo de contorno de soldadura
(8) Símbolo de acabado de soldadura
(9) Garganta eficaz
(10) Separación de bordes
Ejemplo 2

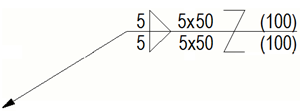

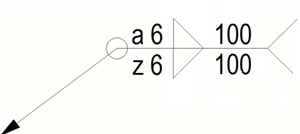

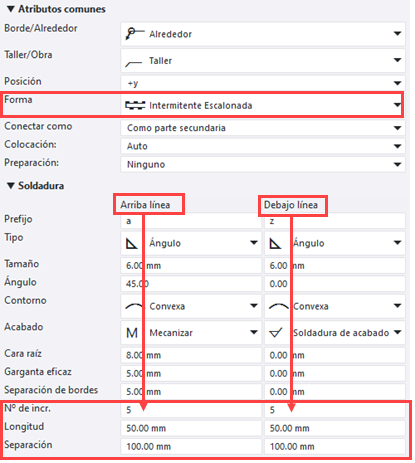

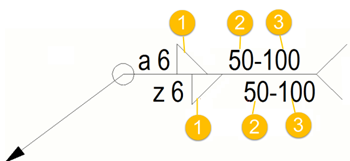

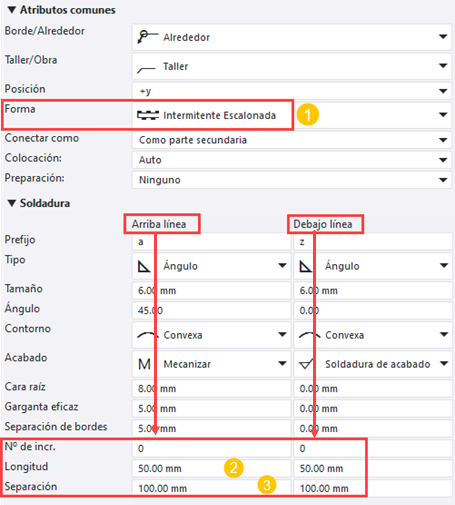

El siguiente ejemplo muestra una soldadura intermitente escalonada. La longitud está definida como 50 y la separación como 100.
(1) Soldadura intermitente escalonada
(2) Longitud de segmento de soldadura
(3) Cc (distancia entre centros) de segmentos de soldadura
Ejemplo 3

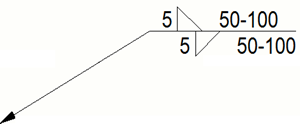

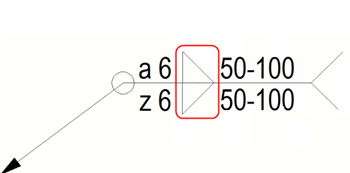

El siguiente ejemplo muestra una soldadura intermitente no escalonada. La longitud se define como 50 y la separación en 100. La separación se muestra en la marca de soldadura cuando el valor de separación es superior a 0.0.
Ejemplo 4

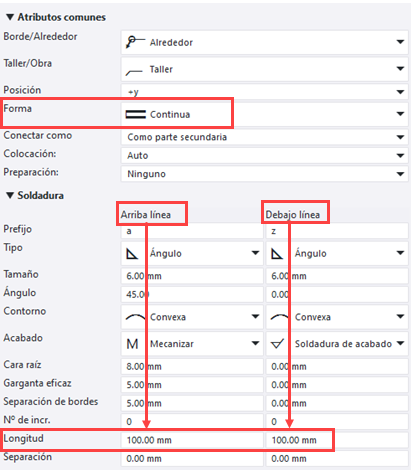

A continuación se muestra un ejemplo de soldadura continua.
Ejemplo 5
En este ejemplo, se selecciona la opción de soldadura escalonada e intermitente y se define la opción avanzada XS_AISC_WELD_MARK como FALSE para producir una marca de soldadura conforme a la norma ISO.
Ejemplo 6
En este ejemplo, se selecciona la opción de soldadura escalonada e intermitente como en el ejemplo anterior, pero la opción avanzada XS_AISC_WELD_MARK se define como TRUE para producir una marca de soldadura conforme a AISC.
La marca de soldadura AISC también cumple con el estándar de la American Welding Society (AWS).
Para obtener instrucciones sobre cómo personalizar los símbolos de soldadura, consulte la sección "Personalizar los símbolos de tipo de soldadura" más adelante en esta página.
Modificar propiedades de marca de soldadura de modelo en el nivel de vista de un dibujo
Las propiedades de soldadura del modelo se definen en el modelo. Al crear el dibujo, puede definir las propiedades de la marca de soldadura, incluida la visibilidad y el aspecto de la marca. Puede modificar también qué propiedades de soldadura desea mostrar en las marcas de soldadura de modelo y ajustar el aspecto de las marcas de soldadura de modelo en las propiedades de las marcas de soldadura en el nivel de dibujo (dibujos generales) y en el nivel de vista de dibujo.
Ejemplos
El primer ejemplo muestra una marca de soldadura de modelo donde están visibles muchas propiedades:

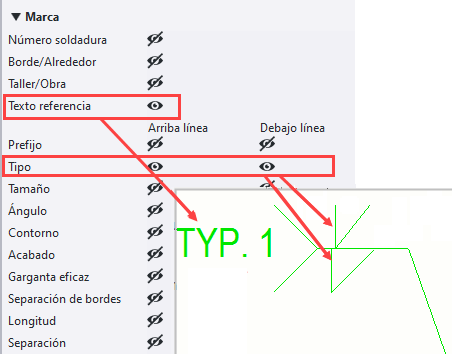

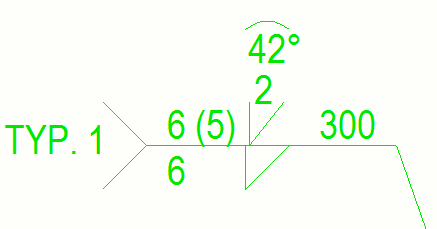

En el segundo ejemplo, se han ocultado todas las demás propiedades de marca de soldadura de modelo, excepto Tipo y Texto referencia:
- Puede omitir soldaduras en los dibujos por tipo de soldadura utilizando la opción avanzada XS_OMITTED_WELD_TYPE. Debe definir primero un valor para Límite tamaño soldadura.
- También puede personalizar algunos símbolos de tipo de soldadura.
- Consulte Definición de las propiedades de soldadura de modelo automáticas en dibujos para obtener más información sobre la definición de propiedades de marcas automáticas de soldadura que se usarán en la creación de dibujos.
Modificar representación y aspecto de objetos de soldadura de modelo en un dibujo
Puede modificar la representación y el aspecto del objeto de soldadura de modelo manualmente en el nivel de objeto.
Ejemplos
En el primer ejemplo a continuación, las soldaduras de la derecha y del centro se dibujan con contornos y líneas ocultas. La soldadura de la izquierda muestra la trayectoria y las líneas ocultas.
El segundo ejemplo es una sección transversal de la estructura. Las soldaduras en la izquierda y el centro se dibujan con contornos; la soldadura de la derecha muestra la trayectoria. Las soldaduras de la derecha y la izquierda circundan la esquina de la parte. Las soldaduras tienen dimensiones manuales.
Puede definir propiedades de soldadura automáticas para las soldaduras de modelo antes de crear un dibujo. También puede modificar las propiedades de soldadura en el nivel de vista en un dibujo abierto haciendo doble clic en el marco de la vista de dibujo que contiene los objetos de soldadura y seleccionando Soldadura en el árbol de opciones. En el nivel de dibujo y vista, también puede modificar la configuración de visibilidad.
Arrastrar marcas de soldadura
Puede arrastrar las marcas de soldadura de modelo por el punto asociatividad de la línea de referencia de la marca de soldadura a lo largo de la junta de la soldadura. De este modo puede colocar las marcas de soldadura de manera más adecuada, a efectos de que los dibujos resulten más claros. Las marcas de soldadura de dibujo manuales no asociadas a soldaduras de modelo se pueden arrastrar libremente.
Si tiene seleccionada la opción Arrastrar y soltar dibujo(), le resultará más fácil seleccionar y arrastrar el punto base de la línea de referencia.
Limitación: No se puede arrastrar el punto base de la línea de referencia de marca de soldadura a la cara posterior de una soldadura de dos caras.
Ejemplo

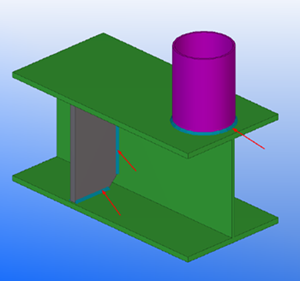

La primera imagen muestra las soldaduras en el modelo.

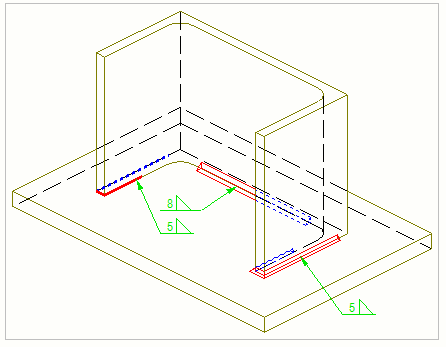

La segunda imagen muestra las marcas de soldadura de modelo en un dibujo. El área dentro de la cual se puede arrastrar el punto de asociatividad de la línea de referencia está indicada con verde oscuro.
Combinar marcas de soldadura
Puede forzar que Tekla Structures use la misma marca para soldaduras idénticas en un dibujo mediante la combinación de marcas de soldadura.
|
Descripción |
Ejemplo |
|---|---|
|

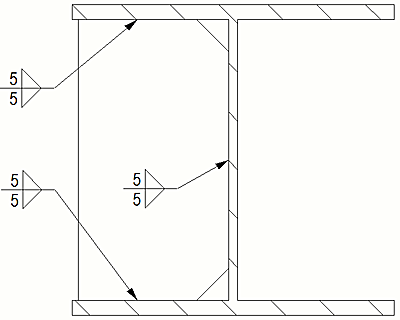

Dibujo original |
|
|

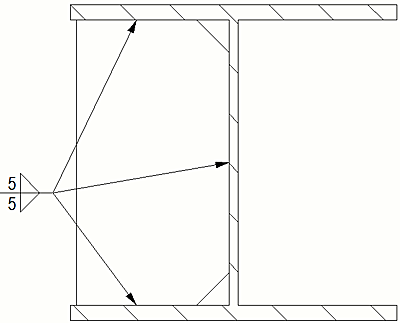

Marcas de soldadura combinadas. |
|

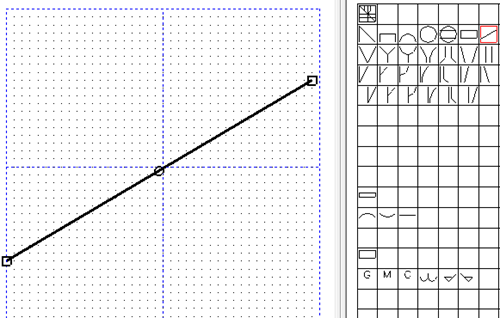

Personalizar los símbolos de tipo de soldadura
La mayoría de los símbolos de tipo de soldadura están codificados, pero puede editar algunos de ellos en el Editor Símbolos.
Los siete símbolos inferiores (símbolos 20 - 26) de la lista Tipo en las propiedades de soldadura del modelo y en las propiedades de marcas de soldadura del dibujo (consulte la imagen siguiente) se toman del archivo TS_Welds.sym. Puede editar cualquiera de estos siete símbolos en el Editor Símbolos para crear un símbolo de soldadura personalizado. El resto de los símbolos de soldadura están codificados y no se pueden cambiar. Tenga en cuenta que el símbolo de la lista Tipo no cambia cuando se actualiza el símbolo.
Por fundido
En V - a tope en V con flanco en pendiente
Bisel simple - a tope bisel simple con flanco en pendiente
Borde
Superficie ISO
Pliegue
Inclinada
- Abra el Editor Símbolos como administrador.
- Haga clic en y vaya a la carpeta donde tiene el archivo TS_Welds.sym.
- Seleccione el archivo y haga clic en OK.
- Modifique el símbolo que desee.
Al hacerlo, es necesario mantener el símbolo en la misma escala que los demás símbolos. Si el símbolo es demasiado grande para que quepa en el cuadro, puede dejar que se extienda más allá de los bordes:
- Guarde el símbolo seleccionando .
Haga clic en el enlace de la Guía del usuario del Editor Símbolos en la página Tekla Structures Documentación PDF para obtener más información sobre el Editor Símbolos.
Qué sucede si las soldaduras o las marcas de soldadura no están visibles en un dibujo
Si no puede ver las soldaduras de modelo o las marcas de soldadura en el dibujo, compruebe las configuraciones siguientes:
-
Compruebe las configuraciones relacionadas con la visibilidad de las soldaduras y las marcas de soldadura en Config. común para todas las vistas en la página Creación vistade las propiedades de dibujo. Para hacerlo, abra las propiedades de dibujo haciendo doble clic en el fondo del dibujo y un clic en Creación vista en el árbol de opciones de la izquierda:
-
Límite tamaño soldadura: Excluye las soldaduras y las marcas de soldadura del tamaño definido y menores de todas las vistas de un dibujo. Esta configuración está disponible en los dibujos de parte y de conjunto.
-
Marcas soldaduras visibles: Controla la visibilidad de las marcas de soldadura de modelo en los dibujos de conjunto. Las opciones son las siguientes:
- En una vista: Tekla Structures busca automáticamente la vista más relevante para mostrar las marcas de soldadura de modelo. Cada marca de soldadura se muestra solo en un dibujo en una vista.
- En todas las vistas: Tekla Structures añade las marcas de soldadura de modelo en todas las vistas de dibujo que contienen la parte con la soldadura.
-
- Verifique la configuración de visibilidad de las marcas de soldadura para la vista y modifíquela si es necesario. Para ello, haga doble clic en el marco de vista y haga clic en Marca soldadura en el árbol de opciones de la izquierda:
- Compruebe las casillas de verificación de visibilidad de marca de soldadura de modelo en la pestaña Contenido.
- Compruebe los valores de: Soldaduras, Soldaduras en sub-conjuntos, Soldaduras en partes ocultas, Límite tamaño soldadura.
- Compruebe la configuración de color de línea en la pestaña Aspecto.
Puede utilizar un color estándar o un color RGB personalizado.
- Verifique la configuración de visibilidad de soldadura para la vista y modifíquela si es necesario. Haga doble clic en el marco de vista y haga clic en Soldadura en el árbol de opciones de la izquierda:
- Compruebe los valores de: Soldaduras, Soldaduras en sub-conjuntos, Límite tamaño soldadura
- Compruebe la configuración de color de línea en la pestaña Aspecto.
Puede utilizar un color estándar o un color RGB personalizado.
- Consulte la pestaña Presentación personalizada en las propiedades de vista de soldadura y de marca de soldadura.
- Compruebe, en las propiedades de vista de dibujo, que no haya definido ningún filtro de vista que impida que las soldaduras o las marcas de soldadura se muestren. Para ello, haga doble clic en el marco de la vista y haga clic en Filtro en el árbol de opciones de la izquierda. Compruebe si está activo algún filtro.
