Schweißnähte in Zeichnungen zeigen

Tekla Structures
Geändert: 18 Nov. 2024
2025
Tekla Structures

Schweißnähte in Zeichnungen zeigen

Tekla Structures stellt die in einem Modell erstellten Schweißnähte in Zeichnungen als Schweißnähte und Schweißnahtbezeichnungen dar. In Zeichnungen können Sie Modellschweißnähten sowohl automatisch als auch manuell intelligente Bezeichnungen hinzufügen. Sie können auch manuell Zeichnungsschweißnahtbezeichnungen hinzufügen. Diese Bezeichnungen werden jedoch nicht unbedingt einer physischen Schweißnaht im Modell zugeordnet.

Darstellung von Schweißnähten in Zeichnungen

Tekla Structures stellt die Schweißnähte, die Sie in einem Modell hinzugefügt haben, in Zeichnungen als Schweißnähte und Schweißnahtbezeichnungen dar. In einer geöffneten Zeichnung können Sie auch Schweißnahtbezeichnungen manuell hinzufügen.

Konzepte der Schweißnaht

Modellschweißnähte werden in Zeichnungen als Schweißnahtbezeichnungen und Schweißungen oder Schweißnähte angezeigt. Schweißnähte und -bezeichnungen können separat gesteuert werden. Eventuell möchten Sie die Schweißnähte in einer Zeichnungsansicht und die Schweißnahtbezeichnungen in einer anderen anzeigen.

3D-Modellschweißnähte sind realitätsnahe Darstellungen von Schweißnähten. In Zeichnungen werden Schweißnahtkörper zur Darstellung von Modellschweißnähten verwendet. Schweißnaht ist der Teil des Schweißpfads, für den der Schweißnahtkörper gezeichnet wird. Der Schweißpfad kann aus mehreren Schweißnähten bestehen.

Schweißnahtkörper werden in Zeichnungen für die folgenden Schweißnähte angezeigt:

  • Schweißnahtkörper werden in Zeichnungen für jene Schweißnahttypen angezeigt, deren Körper wirklich unterstützt werden. Schweißnähte, deren Körper nicht wirklich unterstützt werden, sind im Modell durch einen sechseckigen Platzhalter dargestellt; in Zeichnungen werden Schweißnahtkörper nicht angezeigt.

  • Schweißnähte mit benutzerdefinierten Querschnitten werden ebenfalls unterstützt.

Schweißnahtkörper können als Umrisse oder Pfade mit oder ohne verdeckte Linien angezeigt werden.

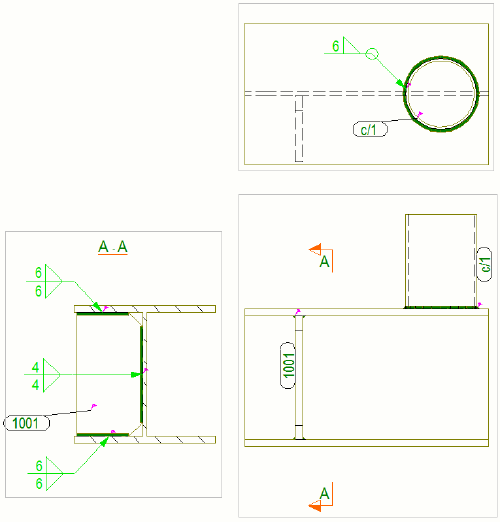

Im ersten Beispiel sind die Schweißnähte rechts und in der Mitte mit Umrissen und eigenen verdeckten Kanten gezeichnet. Die Schweißnaht links zeigt den Schweißpfad und die verdeckten Kanten:

Das zweite Beispiel ist ein Querschnitt der Struktur. Die Schweißnähte links und in der Mitte sind mit Umrissen gezeichnet, die Schweißnaht rechts zeigt den Pfad an. Die Schweißnahtabmessungen wurden manuell hinzugefügt.

Die Schweißnahtsymbole innerhalb der Schweißnahtbezeichnungen zeigen die für die Modellschweißnaht im Modell oder für die Zeichnungsschweißnaht in der Zeichnung definierten Schweißnahteigenschaften an. Im nachstehenden Beispiel werden Modellschweißnaht (rot) und Modellschweißnahtbezeichnung (grün) in einer Zeichnung angezeigt.

Siehe auch: Schweißnahttypen und Schweißnahttypensymbole.

Neben den Schweißnahtsymbolen enthält die Schweißnahtbezeichnung eine Referenzlinie und einen Pfeil. Der Pfeil verbindet die Referenzlinie mit der Pfeilseite einer Verbindung. Die Schweißnähte auf der Pfeilseite und auf den anderen Seiten eines Teils können unterschiedliche Schweißnahteigenschaften aufweisen.

Schweißnahtplatzierung

Beim Zusammenschweißen von Teilen werden Schweißnähte folgendermaßen angebracht:

  • Nur auf Pfeilseiten

  • Nur auf den anderen Seiten

  • Sowohl auf Pfeil- als auch auf anderen Seiten

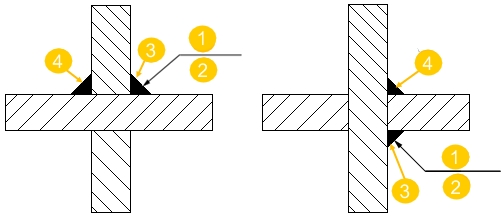

In folgenden Abbildungen werden die Grundsätze für das Platzieren von Schweißnähten beschrieben.

(1) Über Linie

(2) Hintere Kante

(3) Pfeilseite für Schweißnaht

(4) Andere Seite für Schweißnaht

Standardmäßig platziert Tekla Structures die Schweißnähte gemäß ISO-Standard über der Linie. Das können Sie mit der erweiterten Option XS_AISC_WELD_MARK auf Hinter Kante einstellen, um die AISC-Norm einzuhalten.

Modellschweißnahteigenschaften

Um die Modellschweißnaht-Darstellung zu ändern, müssen Sie die Schweißnaht im Modell ändern. Wenn Sie das Modell aktualisieren, werden die Schweißnahtobjekte und die Schweißnahtbezeichnungen in der Zeichnung entsprechend den Modelländerungen aktualisiert. In Zeichnungen können Sie den Inhalt und das Aussehen der Modellschweißnahtbezeichnungen ändern und die Sichtbarkeit, Darstellung und das Aussehen von Modellschweißnahtobjekten anpassen.

Schweißnahtkörper können in Einzelteil-, Zusammenbau- und Übersichtszeichnungen dargestellt werden.

Zeichnungsschweißnahtbezeichnungen manuell hinzufügen

In einer geöffneten Zeichnung können Schweißnahtbezeichnungen manuell hinzugefügt werden. Tekla Structures erstellt manuelle Zeichnungsschweißnahtbezeichnungen anhand der aktuellen Eigenschaften für Zeichnungsschweißnahtbezeichnungen. Zum manuelle Hinzufügen von Zeichnungsschweißnahtbezeichnungen darf in der Zeichnung keine Modellschweißnaht vorhanden sein.

  1. In einer geöffneten Zeichnung klicken Sie auf der Registerkarte Bezeichnungen bei gedrückter Umschalttaste auf Schweißnahtbezeichnung.
  2. Ändern Sie Inhalt und Aussehen der Zeichnungsschweißnahtbezeichnung.
    • Geben Sie unter Kante/Umlauf. an, ob nur eine Kante oder der gesamte Umfang einer Fläche geschweißt werden soll.
    • Geben Sie unter Werkstatt/Baustelle an, wo die Schweißnaht erstellt werden soll.
    • Mit der Einstellung Heftschweißung auf Ja erstellen Sie eine versetzte, unterbrochene Schweißnaht. Mit Nein erstellen Sie eine nicht versetzte, unterbrochene Schweißnaht.
    • Sie können über Über der Linie und Unter der Linie die zu berücksichtigen Eigenschaften der Zeichnungsschweißnahtbezeichnung eingeben oder auswählen.

      Klicken Sie auf die Schaltflächen und , um Werte zwischen den Spalten Unter Linie und Unter der Linie zu kopieren.

      Klicken Sie auf die Schaltfläche , um die Verknüpfung zu aktivieren oder zu deaktivieren.

      Bei verknüpften Werten wird die mittlere Schaltfläche blau dargestellt. Wenn Sie dann einen Wert in einer der Spalten ändern, wird der entsprechende Wert in der anderen Spalte ebenfalls geändert.

    • Stellen Sie die Hintergrundeigenschaften von Schriftart und Bezeichnung ein, und passen Sie Typ und Farbe der Führungslinien an.

      Sie können eine Standardfarbe oder eine benutzerdefinierte RGB-Farbe verwenden.

    • Damit die Schweißnahtbezeichnung genau an der von Ihnen ausgewählten Stelle platziert und dort belassen wird, wählen Sie als Platzierungsmethode die Option Fest aus. Mit Frei kann Tekla Structures die erstbeste Stelle für die Schweißnahtbezeichnung wählen.
    • Mit Position definieren Sie die Bereiche, in denen Tekla Structures nach einer Position zum Platzieren der Schweißnahtbezeichnung suchen soll.

    • Abstand s (Suchbereich) ist der leere Bereich, der um die Bezeichnung herum freigelassen werden soll.
    • Abstand d min (minimaler Abstand) ist der Mindestabstand zwischen Bezeichnung und Teil.

    Weitere Informationen zu den Eigenschaften von Zeichnungsschweißnahtbezeichnungen finden Sie unter Eigenschaften von Zeichnungsschweißnahtbezeichnungen.

  3. Picken Sie eine Position für die Zeichnungsschweißnahtbezeichnung.

    Die Zeichnungsschweißnahtbezeichnung wird erstellt. Sie können die Bezeichnung am Griff des Basispunkts der Führungslinie an eine besser geeignete Stelle ziehen.

Beispiel: Hinzugefügte Zeichnungsschweißnahtbezeichnungen in Zeichnungen

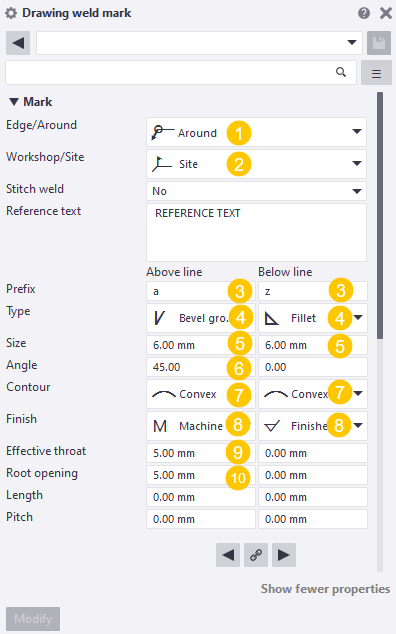

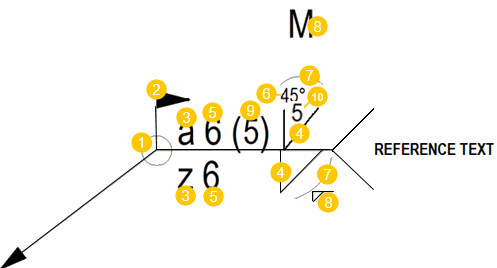

In der ersten Abbildung des Beispiels werden die Eigenschaften von Zeichnungsschweißnahtbezeichnungen im Eigenschaftenbereich der Zeichnung dargestellt. Die Eigenschaften werden in der Abbildung nummeriert. In der zweite Abbildung wird die Zeichnungsschweißnahtbezeichnung mit Angabe Eigenschaften in der Bezeichnung dargestellt.

(1) Kante/Umlaufend, hier ein Symbol für Rundum-Schweißen

(2) Werkstatt/Baustelle, hier ein Symbol für Baustellenschweißnaht

(3) Präfix für Schweißnähte

(4) Schweißnahttyp

(5) Schweißnahtgröße

(6) Schweißnahtwinkel

(7) Schweißnahtkontursymbol

(8) Schweißnahtfertigstellungssymbol

(9) Tatsächliche Nahtdicke

(10) Wurzelspalt

Modellschweißnahtbezeichnungen manuell hinzufügen

In einer geöffneten Zeichnung können Sie Modellschweißnahtbezeichnungen hinzufügen, wenn diese beispielsweise noch nicht bei Zeichnungserstellung erstellt wurden. Zum manuellen Hinzufügen von Modellschweißnahtbezeichnungen muss in der Zeichnung eine Modellschweißnaht vorhanden sein. Tekla Structures erstellt Modellschweißnahtbezeichnungen anhand der für die Modellschweißnaht im Modell definierten Eigenschaften. Sie können die Sichtbarkeit und Aussehen der Modellschweißnahtbezeichnungen auch in der Zeichnung anpassen.

  1. Öffnen Sie eine Zeichnung, die im Modell erstellte Schweißnähte enthält.
  2. Sie haben folgende Möglichkeiten:
    • Wählen Sie eine Modellschweißnaht in der Zeichnung aus.

    • Wählen Sie in der Zeichnung mehrere Modellschweißnähte über den Selektionsschalter Schweißnähte auswählen und die Bereichsauswahl oder über die Selektionsfunktion im Zeichnungsinhalts-Manager aus.

    Sollten keine Schweißnähte in der Zeichnung sichtbar sein, prüfen Sie die Sichtbarkeitseinstellungen für Schweißnähte in den Ansichtseigenschaften. Schauen Sie sich auch den Abschnitt „Vorgehensweise bei nicht sichtbaren Schweißnähten oder Schweißnahtbezeichnungen“ weiter unten an.

  3. Nach Drücken der rechten Maustaste wählen Sie Schweißnahtbezeichnung hinzufügen aus.

    Die Schweißnahtbezeichnung wird erstellt.

    Beachten Sie beim Hinzufügen einer Schweißnahtbezeichnung über das Kontextmenü, dass diese auch bei einer Größe unterhalb der in den Zeichnungsansichtseinstellungen definierten minimalen Schweißnahtgröße sichtbar ist.

  4. Zum Ändern der Eigenschaften der Modellschweißnahtbezeichnung haben Sie folgende Möglichkeiten:
    • Klicken Sie auf eine Schweißnahtbezeichung des Modells in der Zeichnung. Sollte der Eigenschaftenbereich nicht geöffnet sein, doppelklicken Sie auf die Schweißnahtbezeichnung.
    • Wählen Sie mit dem Selektionsschalter Schweißnähte auswählen und der Bereichsauswahl oder im Zeichnungsinhalts-Manager mehrere Modellschweißnähte aus. Nach Auswahl der Schweißnähte drücken Sie die rechte Maustaste und wählen Schweißnahtbezeichnungen auswählen und Aus aktueller Zeichnungsansicht oder Aus allen Zeichnungsansichten aus. Aktivieren Sie alle Selektionsschalter erneut. Doppelklicken Sie bei gedrückter Umschalttaste auf eine Schweißnahtbezeichnung.
  5. Zum Ändern von Inhalt und Aussehen von Schweißnahtbezeichnungen haben Sie folgende Möglichkeiten:
    • Zum Einblenden von Modellschweißnahtbezeichnungen aktivieren Sie die Augensymbol-Schaltflächen neben den Schweißnahteigenschaften.

      Klicken Sie auf die Schaltflächen und , um Werte zwischen den Spalten Unter Linie und Unter der Linie zu kopieren.

      Klicken Sie auf die Schaltfläche , um die Verknüpfung zu aktivieren oder zu deaktivieren.

      Bei verknüpften Werten wird die mittlere Schaltfläche blau dargestellt. Wenn Sie dann einen Wert in einer der Spalten ändern, wird der entsprechende Wert in der anderen Spalte ebenfalls geändert.

    • Stellen Sie die Schriftarteigenschaften ein, passen Sie Typ und Farbe der Führungslinien an, und wählen Sie einen deckenden oder transparenten Hintergrund für die Bezeichnung aus.

      Sie können eine Standardfarbe oder eine benutzerdefinierte RGB-Farbe verwenden.

    • Abstand s (Suchbereich) ist der leere Bereich, der um die Bezeichnung herum freigelassen werden soll.
    • Abstand d min (minimaler Abstand) ist der Mindestabstand zwischen Bezeichnung und Teil.

    Weitere Informationen zu Eigenschaften von Modellschweißnahtbezeichnungen finden Sie unter Eigenschaften von Modellschweißnahtbezeichnungen in Zeichnungen.

  6. Klicken Sie auf Ändern.

Die Änderungen werden angewendet.

Sie können die Schweißnahtbezeichnungen an eine andere Stelle ziehen. Beachten Sie, dass Bezeichnungen nicht von der zugeordneten Schweißnaht weg verschoben werden können; sie können lediglich entlang der Schweißnaht verschoben werden. Weitere Informationen finden Sie im Abschnitt „An Schweißnahtbezeichnungen ziehen“ weiter unten.

Beispiele: Modellschweißnahtbezeichnungen in Zeichnungen

Bei Modellschweißnähten handelt es sich um die von Ihnen dem Modell hinzugefügte Schweißnähte. In Zeichnungen werden sie durch Schweißnähte und Schweißnahtbezeichnungen dargestellt. Nachfolgend werden einige Beispiele für Modellschweißnahteigenschaften und die Darstellung Schweißnahtbezeichnungen in Zeichnungen angeführt.

Beispiel 1

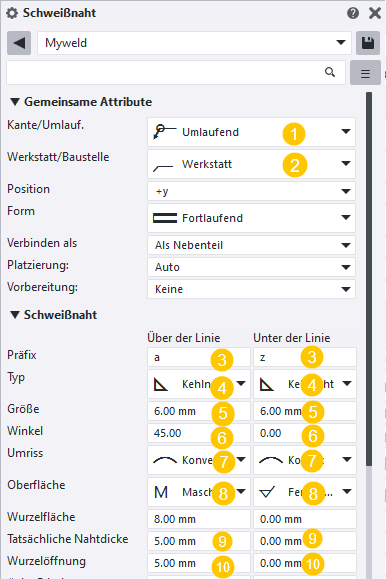

In diesem Beispiel stellt die erste Abbildung die Schweißnahteigenschaften im Modell dar. Dem Modell können Sie Schweißnähte über einen der entsprechenden Schweißnahtbefehle auf der Registerkarte Stahl hinzufügen. Einige der Schweißnahteigenschaften im Bild sind nummeriert; die zweite Abbildung zeigt, wie diese Eigenschaften in einem Schweißnahtsymbol in einer Zeichnung dargestellt werden.

(1) Kante/Rundum, Symbol für Rundum-Schweißen

(2) Werkstatt/Baustelle, Symbol für Baustellenschweißnaht

(3) Präfix für Schweißnähte

(4) Schweißnahttyp

(5) Schweißnahtgröße

(6) Schweißnahtwinkel

(7) Schweißnahtkontursymbol

(8) Schweißnahtfertigstellungssymbol

(9) Tatsächliche Nahtdicke

(10) Wurzelspalt

Beispiel 2

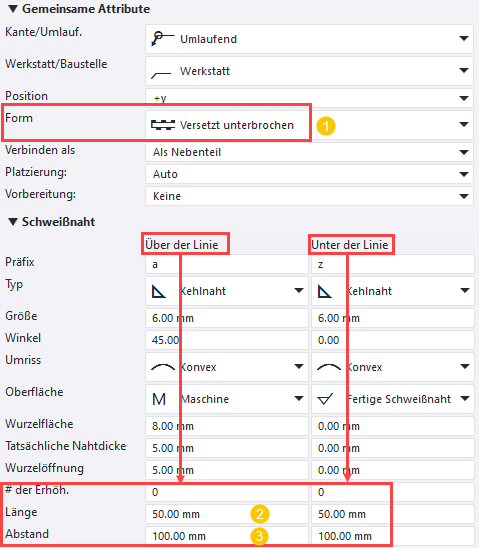

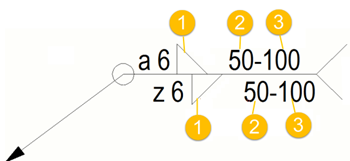

Im folgenden Beispiel wird eine versetzte, unterbrochene Schweißnaht dargestellt. Die Länge beträgt 50 und der Abstand 100.

(1) Versetzte, unterbrochene Schweißnaht

(2) Länge des Schweißnahtsegments

(3) Abstand (Mitte-zu-Mitte-Abstand) der Schweißnahtsegmente

Beispiel 3

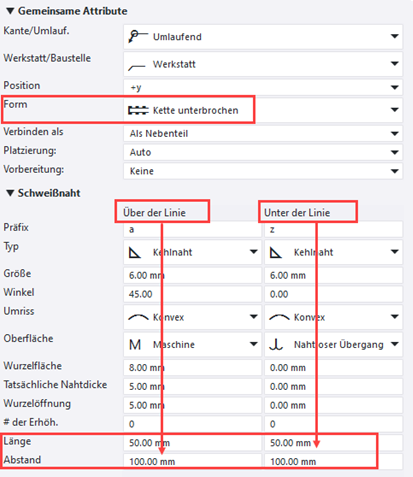

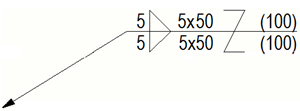

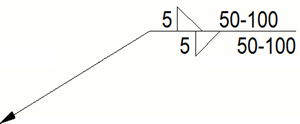

Im folgenden Beispiel sehen Sie eine nicht versetzte, unterbrochene Schweißnaht. Die Länge ist auf 50 und der Abstand auf 100 eingestellt. Der Abstand wird in der Schweißnahtbezeichnung angezeigt, wenn er größer als 0.0 ist.

Beispiel 4

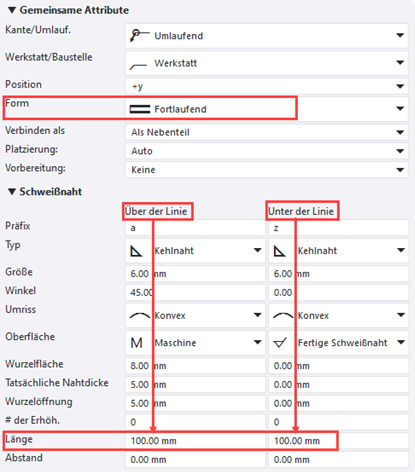

Nachfolgend wird ein Beispiel für eine durchlaufende Schweißnaht dargestellt.

Beispiel 5

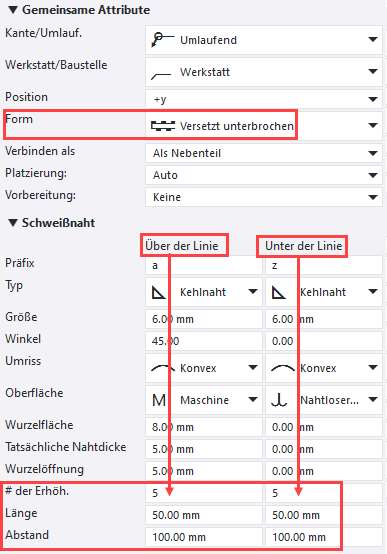

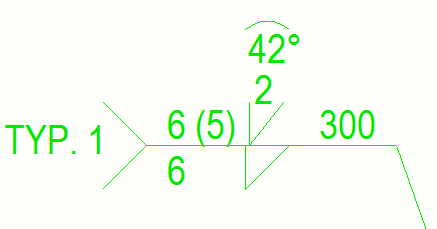

In diesem Beispiel wird die Option für versetzte, unterbrochene Schweißnaht ausgewählt. Dabei ist die erweiterte Option XS_AISC_WELD_MARK auf FALSE eingestellt, damit eine Schweißnahtbezeichnung nach ISO-Norm erstellt wird.

Beispiel 6

In diesem Beispiel wird wie im vorherigen Beispiel eine versetzte, unterbrochene Schweißnaht ausgewählt. Allerdings ist die erweiterte Option XS_AISC_WELD_MARK auf TRUE eingestellt, damit eine Schweißnahtbezeichnung gemäß AISC erstellt wird.

Das AISC-Schweißnahtzeichen entspricht auch dem Standard der American Welding Society (AWS).

Tip:

Anleitungen zum Anpassen von Schweißnahtbezeichnungen finden Sie auf dieser Seite unter dem Abschnitt „Anpassen von Schweißnahttypsymbolen“.

Eigenschaften der Modellschweißnahtbezeichnung auf Ansichtsebene in einer Zeichnung ändern

Die Modellschweißnahteigenschaften werden im Modell eingestellt. Bei Zeichnungserstellung können Sie die Eigenschaften von Schweißnahtbezeichnungen einschließlich Sichtbarkeit und Aussehen der Bezeichnungen definieren. Sie können auch ändern, welche Schweißnahteigenschaften in Modellschweißnahtbezeichnungen gezeigt werden sollen, und das Aussehen von Modellschweißnahtbezeichnungen in den Eigenschaften für Schweißnahtbezeichnungen auf Zeichnungsebene (Übersichtszeichnungen) und auf Zeichnungsansichtsebene anpassen.

  1. Zum Ändern von Schweißnahtbezeichnungen in einer geöffneten Zeichnung – insbesondere auf Ansichtsebene – doppelklicken Sie auf einen Ansichtsrahmen. Dadurch öffnet sich das Dialogfeld Ansichten.
  2. Zum Anzeigen der Eigenschaften von Schweißnahtbezeichnungen klicken Sie links in der Optionsstruktur auf Schweißnahtbezeichnung.
  3. Mit der Einstellung von Schweißnahtnummer auf Nein oder Ja wählen Sie aus, ob die Schweißnahtnummer in der Bezeichnung eingeblendet werden soll.
  4. Unter Sichtbarkeit gehen Sie folgendermaßen vor:
    • Wählen Sie in Schweißnaht und Schweißnähte in Unterbaugruppen aus, welche Schweißnahtbezeichnungen angezeigt werden sollen, oder ob alle Schweißnähte ausgeblendet werden sollen (Keine, Baustelle, Werkstatt oder Beide).
    • Wählen Sie in Schweißnähte in verdeckten Teilen aus, welche Arten von Schweißnahtbezeichnungen für ausgeblendete Teile angezeigt werden sollen (Keine, Baustelle, Werkstatt oder Beide).
    • Unter Max. Schweißnahtgröße können Sie durch Eingabe einer maximalen Schweißnahtgröße in der Zeichnung die Schweißnahtbezeichnungen mit dieser oder kleineren Schweißnahtgrößen herausfiltern.

      Auch wenn Sie den Schweißnahtgrößengrenzwert festlegen, werden Schweißnahtbezeichnungen immer angezeigt, wenn sie Referenztexte aufweisen.

      Sie können die Max. Schweißnahtgröße auch unter Allgemeine Einstellungen für alle Ansichten unten auf der Seite Ansicht erstellen für Zeichnungseigenschaften von Einzelteil- und Zusammenbauzeichnungen für alle Ansichten auf einmal einstellen.

    • Die Einstellung Schweißnahtbezeichnungen sichtbar bestimmt die Sichtbarkeit von Schweißnahtbezeichnungen des Modells in allen Ansichten von Zusammenbauzeichnungen. Diese Einstellung finden Sie auch unter Allgemeine Einstellungen für alle Ansichten in den Zeichnungseigenschaften von Zusammenbauzeichnungen. Sie können Schweißnahtbezeichnungen sichtbar auf In einer Ansicht oder In allen Ansichten einstellen.
  5. Deaktivieren Sie unter Über der Linie, Unter Linie und Andere ein Kontrollkästchen der Spalte Sichtbar neben den Eigenschaften von Schweißnahtbezeichnungen, die nicht in der Schweißnahtbezeichnung gezeigt werden sollen.
    Beim Ausblenden von Größe wird auch Präfix ausgeblendet und beim Ausblenden von Länge wird auch Abstand ausgeblendet.
  6. Klicken Sie zur Einstellung der Platzierungseigenschaften auf Platz....
  7. Ändern Sie auf der Registerkarte Aussehen den Schweißnahtbezeichnungstext und die Darstellung der Linie.
  8. Klicken Sie auf Ändern.
    Tip:

    Zum Ändern der Eigenschaften einzelner Modellschweißnahtbezeichnungen im Eigenschaftenbereich klicken Sie in einer geöffneten Zeichnung auf eine Modellschweißnahtbezeichnung. Wenn der Eigenschaftenbereich nicht geöffnet ist, Klicken Sie zweifach auf die Schweißnahtbezeichnung des Modells. Zur Auswahl mehrerer Bezeichnungen – beispielsweise zum Löschen – klicken Sie mit der rechten Maustaste auf die Schweißnahtbezeichnung und wählen dann Schweißnahtbezeichnungen auswählen und Aus aktueller Zeichnungsansicht oder Aus allen Zeichnungsansichten aus.

Beispiele

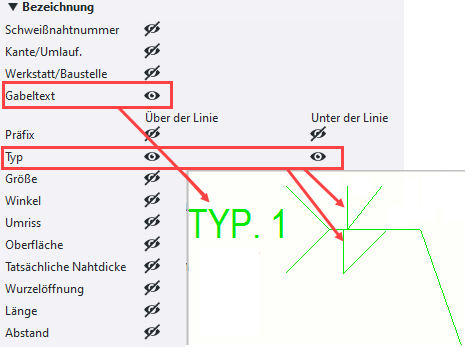

Beim ersten Beispiel wird eine Modellschweißnahtbezeichnung mit vielen sichtbaren Eigenschaften dargestellt:

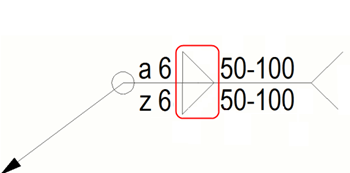

Beim zweiten Beispiel wurden alle Eigenschaften von Modellschweißnahtbezeichnungen außer Typ und Gabeltext ausgeblendet:

Tip:

Ändern der Modellschweißnahtobjektdarstellung und der Darstellung in Zeichnungen

Sie können die Modellschweißnahtobjektdarstellung und -Darstellung auf Objektebene manuell ändern.

  1. Klicken Sie in einer geöffneten Zeichnung auf eine Schweißnaht. Sollte der Eigenschaftenbereich nicht geöffnet sein, doppelklicken Sie auf die Schweißnaht.

    Das Auswählen von Modellschweißnähten ist einfacher, wenn nur der Selektionsschalter Schweißnähte auswählen aktiviert ist.

    In der nachstehenden Abbildung werden Schweißnähte rot dargestellt:

  2. Wählen Sie, ob Sie Verdeckte Kanten und Eigene verdeckte Kanten anzeigen möchten.
  3. Wählen Sie den gewünschten Darstellungstyp aus. Es gibt folgende Optionen:

    Pfad

    Kontur

  4. Ändern Sie die Farbe und den Typ für Sichtbare Kanten und Verdeckte Kanten.

    Sie können eine Standardfarbe oder eine benutzerdefinierte RGB-Farbe verwenden.

  5. Klicken Sie auf Ändern.

Beispiele

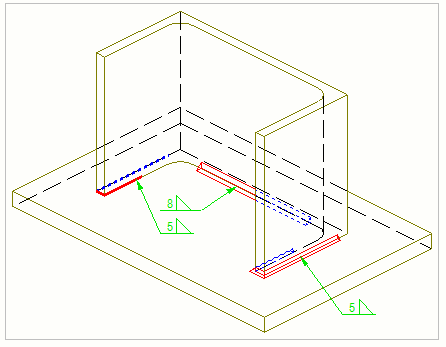

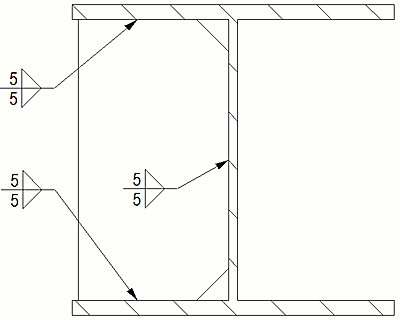

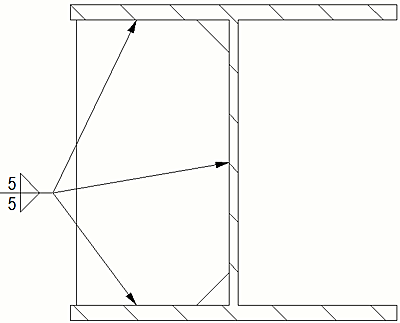

Im ersten Beispiel unten sind die Schweißnähte rechts und in der Mitte mit Umrissen und verdeckten Kanten gezeichnet. Die Schweißnaht links zeigt den Pfad und die verdeckten Kanten.

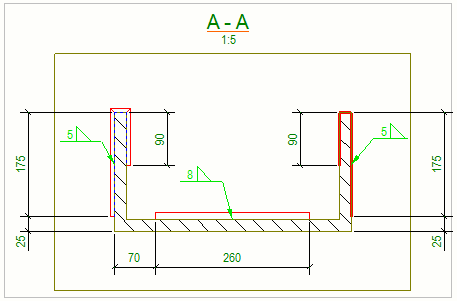

Das zweite Beispiel ist ein Querschnitt der Struktur. Die Schweißnähte links und in der Mitte sind mit Umrissen gezeichnet, die Schweißnaht rechts zeigt den Pfad an. Die Schweißnähte auf der rechten und linken Seite gehen um die Ecke des Teils. Die Schweißnähte sind mit manuellen Bemaßungen versehen.

Tip:

Sie können die automatischen Schweißnahteigenschaften für Modellschweißnähte festlegen, bevor Sie eine Zeichnung erstellen. In einer geöffneten Zeichnung können Sie die Schweißnahteigenschaften auf Ansichtsebene auch per Doppelklick auf den Rahmen der Zeichnungsansicht mit den Schweißnahtobjekten und durch Auswählen der Schweißnaht in der Optionsstruktur ändern. Auf Zeichnungs- und Ansichtsebene können Sie auch die Sichtbarkeitseinstellungen ändern.

Ziehen von Schweißnahtbezeichnungen

Modellschweißnahtbezeichnungen können durch Ziehen am assoziativen Punkt der Führungslinie von Schweißnahtbezeichnungen entlang der Schweißnaht verschoben werden. So können Sie die Schweißnahtbezeichnungen besser positionieren, damit die Zeichnungen übersichtlicher werden. Manuelle Zeichnungsschweißnahtbezeichnungen, die keinen Modellschweißnähten zugeordnet sind, können frei gezogen werden.

Tip:

Bei Wahl von Ziehen und Ablegen auf der Zeichnung (Menü Datei > Einstellungen) werden das Auswählen des Ausgangspunktes der Führungslinie und das Ziehen der Führungslinie stark vereinfacht.

Einschränkung: Sie können den Basispunkt der Führungslinie einer Schweißnahtbezeichnung nicht auf die Rückseite einer doppelseitigen Schweißnaht ziehen.

  1. Klicken Sie auf die Schweißnahtbezeichnung neben dem assoziativen Punkt der Führungslinie.

    Sofern Ziehen und Ablegen auf der Zeichnung gewählt wurde, müssen Sie nicht auf die Führungslinie klicken. Einfaches Daraufzeigen ist ausreichend.

  2. Ziehen Sie bei gedrückter linker Maustaste den assoziativen Punkt am Griff des assoziativen Punkts in der Pfeilspitze der Führungslinie an eine neue Stelle.

Beispiel

Die erste unten stehende Abbildung zeigt die Schweißnähte in dem Modell.

Das zweite Bild zeigt das Modellschweißnahtbezeichnung in einer Zeichnung. Der assoziative Punkt der Führungslinie einer Schweißnahtbezeichnung kann innerhalb des dunkelgrün gekennzeichneten Bereichs durch Ziehen verschoben werden.

Zusammenführen von Schweißnahtbezeichnungen

Sie können Tekla Structures vorgeben, für identische Schweißnähte in einer Zeichnung dieselbe Bezeichnung zu verwenden. Dazu vereinen Sie die Schweißnahtbezeichnungen.

  1. Öffnen Sie eine Zeichnung.
  2. Wählen Sie bei gedrückter Strg-Taste die zu vereinenden Schweißnahtbezeichnungen aus.
  3. Nach Drücken der rechten Maustaste wählen Sie im Kontextmenü Vereinen aus.

    Tekla Structures vereint die Bezeichnungen.

  4. Bei Bedarf können vereinte Schweißnahtbezeichnungen voneinander getrennt werden. Dazu klicken Sie mit der rechten Maustaste auf die Bezeichnung und wählen im Kontextmenü Bezeichnungen trennen aus.

Beschreibung

Beispiel

Originalzeichnung

Vereinte Schweißnahtsymbole

Anpassen von Schweißnahttypsymbolen

Die meisten Symbole für Schweißnahttypen sind hartkodiert. Einige von ihnen können jedoch im Symbol-Editor geändert werden.

Die unteren sieben Symbole (die Symbole 20 – 26) in der Liste Typ in den Eigenschaften von Modell- und der Zeichnungsschweißnahtbezeichnungen (siehe Abbildung unten) stammen aus der Datei TS_Welds.sym. Sie können jedes der sieben Symbole im Symbol-Editor bearbeiten, um ein benutzerdefiniertes Schweißnahtsymbol zu erstellen. Der Rest der Schweißnahtsymbole ist festcodiert. Beachten Sie, dass das Symbol in der Liste Typ sich nicht ändert, wenn Sie das Symbol aktualisieren.

Durchschmelznaht

Steil angrenzende einzelne Stoßverbindung mit V-Naht

Steil angrenzende einzelne Stoßverbindung

Kante

ISO-Oberfläche

Abkanten

Geneigt

  1. Öffnen Sie den Symbol-Editor als Administrator.

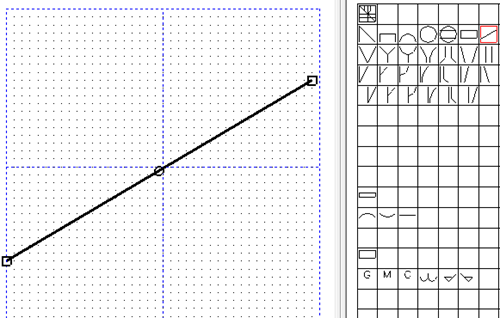

  2. Klicken Sie auf Datei > Öffnen und suchen Sie nach dem Ordner mit der Datei TS_Welds.sym.
  3. Wählen Sie die Datei aus, und klicken Sie auf OK.
  4. Ändern Sie das gewünschte Symbol.

    Dabei muss das Symbol denselben Maßstab wie die anderen Symbole aufweisen. Sollte das Symbol zu groß für den Rahmen sein, können Sie es über den Rahmen hinausragen lassen:

  5. Speichern Sie das Symbol mittels Datei > Speichern.

Für weitere Informationen zum Symbol-Editor finden Sie unter dem Link zum Benutzerhandbuch für den Symbol-Editor auf der Seite Tekla Structures PDF-Dokumentation.

Vorgehensweise bei nicht sichtbaren Schweißnähten oder Schweißnahtbezeichnungen

Sollten in der Zeichnung keine Modellschweißnähte oder Schweißnahtbezeichnungen sichtbar sein, prüfen Sie folgende Einstellungen:

  • Prüfen Sie die Einstellungen für die Sichtbarkeit von Schweißnähten und Schweißnahtbezeichnungen unter Allgemeine Einstellungen für alle Ansichten auf der Seite Ansicht erstellen der Zeichnungseigenschaften. Hierzu öffnen Sie per Doppelklick auf den Zeichnungshintergrund die Zeichnungseigenschaften und klicken in der Optionsstruktur auf der linken Seite auf Ansicht erstellen:

    • Max. Schweißnahtgröße: Hiermit werden alle Schweißnähte und Schweißnahtbezeichnungen bis zu der definierten Schweißnahtgröße aus allen Ansichten der Zeichnung herausgefiltert. Diese Einstellung ist in Einzelteil- und Zusammenbauzeichnungen verfügbar.

    • Schweißnahtbezeichnungen sichtbar: Hiermit wird die Sichtbarkeit von Modellschweißnahtbezeichnungen in Zusammenbauzeichnungen bestimmt. Es gibt folgende Optionen:

      • In einer Ansicht: Tekla Structures sucht automatisch die relevanteste Ansicht zur Anzeige der Schweißnahtbezeichnungen des Modells. Die einzelnen Schweißnahtbezeichnungen werden in einer Zeichnung in nur einer Ansicht angezeigt.
      • In allen Ansichten: Bei Tekla Structures werden Schweißnähte des Modells in allen Zeichnungsansichten hinzugefügt, die das Teil mit der Schweißnaht enthalten.
  • Prüfen Sie die Einstellungen für die Sichtbarkeit der Schweißnahtbezeichnungen der Ansicht und ändern Sie diese bei Bedarf. Hierzu doppelklicken Sie auf den Ansichtsrahmen und klicken links in der Optionsstruktur auf Schweißnahtbezeichnung:
    • Prüfen Sie die Kontrollkästchen für Sichtbarkeit der Modellschweißnahtbezeichnungen auf der Registerkarte Zusammensetzung.
    • Prüfen Sie die Werte auf Folgendes: Schweißnähte, Schweißnähte in Unterbaugruppen, Schweißnähte in verdeckten Teilen, Max. Schweißnahtgröße.
    • Prüfen Sie die Einstellungen für Linienfarben auf der Registerkarte Aussehen.

      Sie können eine Standardfarbe oder eine benutzerdefinierte RGB-Farbe verwenden.

  • Prüfen Sie die Einstellungen für die Sichtbarkeit der Schweißnahtbezeichnungen der Ansicht und ändern Sie diese bei Bedarf. Hierzu doppelklicken Sie auf den Ansichtsrahmen und klicken links in der Optionsstruktur auf Schweißnaht:
    • Prüfen Sie die Werte auf Folgendes: Schweißnähte, Schweißnähte in Unterbaugruppen, Max. Schweißnahtgröße
    • Prüfen Sie die Einstellungen für Linienfarben auf der Registerkarte Aussehen.

      Sie können eine Standardfarbe oder eine benutzerdefinierte RGB-Farbe verwenden.

  • Prüfen Sie die Registerkarte Benutzerdefinierte Darstellung in den Ansichtseigenschaften für Schweißnähte und Schweißnahtbezeichnungen.
  • Prüfen Sie in den Zeichnungsansichtseigenschaften, dass die Schweißnähte oder Schweißnahtbezeichnungen nicht durch Ansichtsfilter ausgeblendet sind. Hierzu doppelklicken Sie auf den Ansichtsrahmen, klicken links in der Optionsstruktur auf Filter und prüfen, ob Filter aktiviert sind.
Fanden Sie das hilfreich?
Zurück
Weiter
