図面内の螺旋梁の表示
螺旋梁は、折りたたまれた状態または折梁展開された状態で表示できます。展開ビューでは、螺旋梁はまっすぐに展開されます。
コンクリート螺旋梁および鉄骨螺旋梁の作成方法に関する詳細については、「コンクリート螺旋梁の作成」と「鉄骨螺旋梁の作成」を参照してください。
下の例では、[プロパティ2] タブのビュー プロパティで、[折梁展開] オプションが [はい] に設定されています。ビュー内で部材がカットされている ことに注意してください。

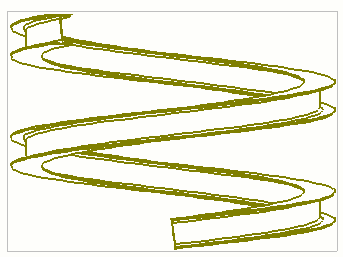

次の例では、[折梁展開] オプションが [いいえ] に設定されています。
螺旋梁の寸法設定
直線寸法、角度寸法、および半径寸法を螺旋梁に追加できます。
以下では、定義されたビューにおける寸法の自動作成について説明します。
寸法プロパティの詳細については、「寸法プロパティ」を参照してください。
-
一意の名前を入力し、[名前を付けて保存] をクリックすることで、寸法ルール プロパティを保存します。
螺旋梁の部材マーク
部材マークに螺旋梁の回転を表示できます。回転角度は、モデルの螺旋梁プロパティで指定されます。
部材マークのプロパティと要素の詳細については、「マーク プロパティ」と「マーク要素」を参照してください。
-
次のいずれかの方法を使用して、他の部材と同じ方法で螺旋梁に部材マークを追加できます。
-
開いている図面で、螺旋梁を選択し、右クリックして [マークの作成] を選択し、[適用されたマーク プロパティの使用] を選択して現在のマーク プロパティを使用するか、または [ビュー プロパティの使用] を選択してビュー エレベーション マーク プロパティを使用します。
-
開いている図面で、螺旋梁を選択し、[注記] タブで [部材マーク] をクリックして、[選択部材] を選択します。
-
図面を作成する前に図面プロパティで自動マークを定義することもできます。
-
螺旋梁の寸法およびマークの例

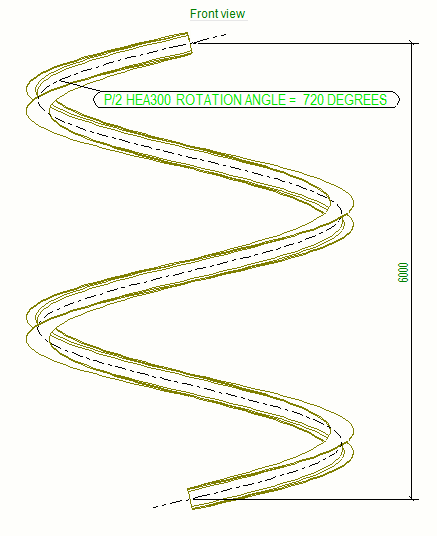

下の例は、直線寸法と、回転角度情報を含む部材マークを示しています。

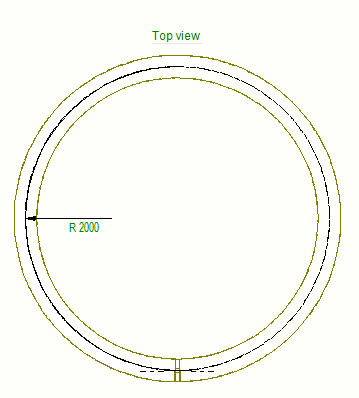

次の例は、螺旋梁の半径寸法を示しています。
