Отображение сварных швов на чертежах
Tekla Structures отображает на чертежах созданные в модели сварные швы в виде сварных стыков и меток сварки. На чертежах можно автоматически либо вручную добавлять в сварные швы модели интеллектуальные метки. Можно также добавить метку сварки чертежа вручную, но такие метки не обязательно будут иметь в модели связанный с ними физический сварной шов.
Как сварные швы отображаются на чертежах
Tekla Structures отображает на чертежах добавленные в модель сварные швы в виде сварных стыков и меток сварки. Метки сварных швов также можно вручную добавлять на открытые чертежи.
Понятия, связанные со сварными швами
Сварные швы модели отображаются на чертежах в виде меток сварки или сварных швов. Сварными швами и метками сварных швов можно управлять отдельно. Например, можно отобразить сварные швы на одном виде чертежа, а метки сварки — на другом.
Сварные 3D-швы модели являются представлениями сварных швов на практике. Твердотельные элементы сварных швов на чертежах — это представления сварных швов в моделях. Сварной стык — это часть сварного шва, где вычерчивается твердотельный элемент. Сварной шов может состоять из нескольких сварных стыков.
Твердотельные элементы сварных швов отображаются на чертежах в следующих случаях.
-
Твердотельные элементы сварных швов отображаются на чертежах для тех типов сварных швов, для которых имеются соответствующие твердотельные объекты. Если у сварного шва нет соответствующего твердотельного объекта, в модели он будет показан в виде шестиугольного местозаполнителя, и изображаться на чертежах в виде твердотельного элемента он не будет.
-
Сварные швы с пользовательскими поперечными сечениями также поддерживаются.
Твердотельные элементы сварных швов могут отображаться в виде контуров или кривых со скрытыми линиями или без них.
В первом примере сварные швы справа и посредине изображены с контурами и собственными скрытыми линиями. Сварной шов слева изображен в виде траектории сварки со скрытыми линиями:

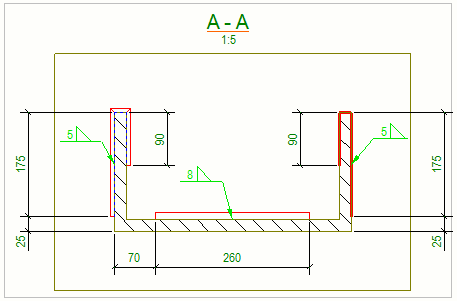

Второй пример — поперечное сечение конструкции. Сварные швы слева и посредине изображены с контурами, а сварной шов справа изображен в виде траектории. Размеры сварных швов добавлены вручную.
Символы сварки внутри меток сварки указывают на свойства, заданные для сварного шва в модели или для метки сварки на чертеже. Ниже приведен пример сварного стыка модели (обозначен красным цветом) и метки сварки модели (обозначен зеленым цветом) на чертеже.
См. также: Типы сварки и символы типов сварки.
Помимо символов сварки, метка сварного шва также содержит опорную линию и стрелку. Стрелка соединяет опорную линию со стороной соединения со стрелкой. Сварные швы на стороне стрелки и на другой стороне детали могут иметь разные свойства сварки.
Размещение сварных швов
При сваривании деталей сварные швы можно размещать:
-
только на сторонах стрелок;
-
только на других сторонах;
-
на сторонах стрелок и на других сторонах.

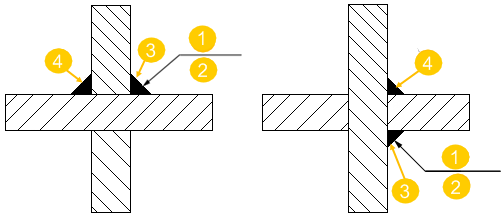

На приведенных ниже рисунках описываются основные принципы размещения сварных швов.
(1) Над линией
(2) Под линией
(3) Сторона стрелки сварного шва
(4) Другая сторона сварного шва
По умолчанию Tekla Structures помещает сварные швы над линией в соответствии со стандартом ISO. Изменить способ размещения на «под линией» в соответствии со стандартом AISC можно с помощью расширенного параметра XS_AISC_WELD_MARK.
Свойства сварных швов модели
Для изменения свойств сварных швов модели необходимо изменить сварной шов в модели. При обновлении модели объекты и метки сварки обновляются на чертеже в соответствии с изменениями модели. На чертежах можно изменить содержимое и внешний вид меток сварки модели, а также видимость, представление и внешний вид объектов сварных швов модели.
Твердотельные элементы сварных швов можно отображать на чертежах отдельных деталей, сборок и общего вида.
Добавление метки сварки чертежа вручную
На открытом чертеже можно вручную добавить метки сварки. Tekla Structures создает ручные метки сварки чертежа на основе текущих свойств меток сварки чертежа. Для добавления метки сварки чертежа не требуется наличие на чертеже сварных швов модели.
-
Измените содержимое и внешний вид метки сварки чертежа.
- В поле Кромка/по периметру укажите, как должен проходить шов — по одной кромке или по всему периметру грани.
- В поле Заводской/монтажный укажите, где должна производиться сварка.
- Установите параметр Прерывистый шов в значение Да, чтобы создать шахматный прерывистой сварной шов. Если выбрано значение Нет, создается нешахматный прерывистый шов.
- Введите или выберите свойства меток сварки чертежа, которые нужно включить в метку сварки, в столбцах Над линией и Под линией.
Нажимайте кнопки
и
для копирования значений между столбцами Под линией и Над линией. Нажмите
, чтобы включить или выключить связывание. Если значения связаны, средняя кнопка становится синей
. Это значит, что при изменении какого-либо значения в одном из этих столбцов меняется также соответствующее значение в другом столбце. - Задайте свойства шрифта и фона меток и отрегулируйте тип и цвет линии выноски.
Можно использовать стандартный цвет или свой пользовательский цвет RGB.
- Чтобы точно разместить метку сварки в указанном месте и закрепить ее там, установите параметр Метод размещения в значение Фиксировано. Параметр Произвольно позволяет Tekla Structures выбрать первое подходящее место для метки сварки.
-
В поле Положение укажите области, где Tekla Structures будет искать место для размещения метки сварки.
- В поле Расстояние s укажите величину пустого пространства, которое будет оставлено вокруг метки.
- В поле Расстояние d мин. укажите минимальное расстояние от детали до метки.
Дополнительные сведения о свойствах меток сварки на чертежах см. в разделе Свойства меток сварного шва чертежа.

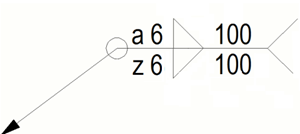

Пример. На чертежи добавлены метки сварки чертежа

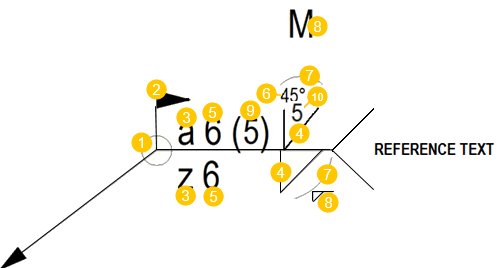

В этом примере на первом изображении ниже показаны свойства меток сварки чертежа на панели свойств чертежа. Свойства пронумерованы на изображении. На втором изображении показана метка сварного шва чертежа на чертеже, а также как и где свойства отображаются в метке.
(1) Кромка/периметр; в данном случае обозначение сварки по периметру
(2) Заводской/монтажный; в данном случае обозначение монтажного сварного шва
(3) Префикс сварного шва
(4) Тип сварки
(5) Размер сварного шва
(6) Угол сварки
(7) Значок контура сварного шва
(8) Значок обработки сварного шва
(9) Эффективная толщина
(10) Зазор между кромками
Добавление метки сварки модели вручную
На открытом чертеже можно добавить метки для сварных швов модели, если они, например, не были созданы при создании чертежа. Чтобы добавить метку сварки модели вручную, на чертеже должен присутствовать сварной шов модели. Tekla Structures создает метки сварки модели на основе свойств, указанных для сварных швов модели в модели. Можно также настроить видимость и внешний вид меток сварки модели на чертеже.
-
Выполните одно из следующих действий:
- Выберите на чертеже сварной шов, созданный в модели.
- Выберите на чертеже несколько сварных швов модели с помощью переключателя выбора Выбрать сварные швы и рамки или функции выбора в диалоговом окне Диспетчер содержимого чертежа.
Если вы не видите на чертеже сварных швов, откорректируйте настройки видимости сварных швов в свойствах вида чертежа. Ознакомьтесь также с разделом «Что делать, если сварные швы или метки сварки не видны на чертеже» ниже.
- Выберите на чертеже сварной шов, созданный в модели.
-
Чтобы изменить свойства меток сварки модели, выполните одно из следующих действий.
- Щелкните метку сварки модели на чертеже. Если панель свойств не открыта, дважды щелкните метку сварки.
- Выберите на чертеже несколько сварных швов, созданных в модели, с помощью переключателя выбора Выбрать сварные швы
и рамки или диалогового окна Диспетчер содержимого чертежа. Выбрав сварные швы, щелкните правой кнопкой мыши и выберите Выбрать метки сварных швов и С текущего вида чертежа или Со всех видов чертежа. Снова активируйте все переключатели выбора
. Затем нажмите клавишу SHIFT и дважды щелкните метку сварки.
-
Измените содержимое и внешний вид меток сварки.
-

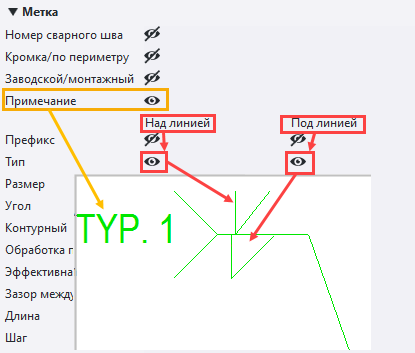

Активируйте значки глаза
рядом со свойствами сварных швов, чтобы отобразить свойства в метках сварных швов модели. Нажимайте кнопки
и для копирования значений между столбцами Под линией и Над линией. Нажмите
, чтобы включить или выключить связывание. Если значения связаны, средняя кнопка становится синей
. Это значит, что при изменении какого-либо значения в одном из этих столбцов меняется также соответствующее значение в другом столбце. - Задайте свойства шрифта, отрегулируйте тип и цвет линии выноски, а также укажите, каким должен быть фон метки: прозрачным или непрозрачным.
Можно использовать стандартный цвет или свой пользовательский цвет RGB.
- В поле Расстояние s укажите величину пустого пространства, которое будет оставлено вокруг метки.
- В поле Расстояние d мин. укажите минимальное расстояние от детали до метки.
Дополнительные сведения о свойствах меток сварки модели см. в разделе Свойства меток сварки модели на чертежах.
-
Изменения вступают в силу.
Метки сварных швов можно перетащить в другое место. Обратите внимание, что перетащить метку в сторону от связанного с ней сварного шва нельзя; ее можно перетаскивать только вдоль шва. Дополнительные сведения см. в разделе «Перетаскивание меток сварки» ниже.
Примеры: Метки сварных швов модели на чертежах
Сварные швы модели — это сварные швы, добавленные в модели. На чертежах они изображаются в виде сварных стыков и меток сварки. См. примеры ниже, в которых представлены свойства сварного шва в модели, а также то, как выглядят метки сварки на чертежах.
Пример 1
В первом примере на первом изображении ниже показан пример свойств сварного шва в модели. Сварные швы можно добавить в модель, выбрав одну из команд сварки на вкладке Металл на ленте. Некоторые из свойств сварки на рисунке пронумерованы; на втором рисунке показано, как эти свойства отображаются в метке сварного шва на чертеже.
(1) Кромка/периметр; в данном случае обозначение сварки по периметру
(2) Заводской/монтажный; в данном случае обозначение монтажного сварного шва
(3) Префикс сварного шва
(4) Тип сварки
(5) Размер сварного шва
(6) Угол сварки
(7) Значок контура сварного шва
(8) Значок обработки сварного шва
(9) Эффективная толщина
(10) Зазор между кромками
Пример 2

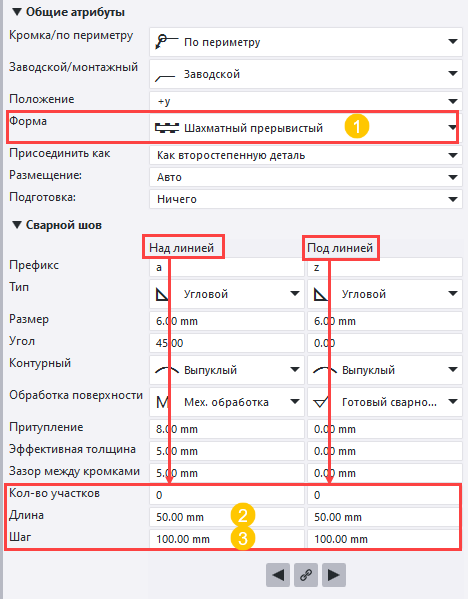

В примере ниже показан шахматный прерывистый сварной шов. Заданы длина 50 и шаг 100.
(1) Шахматный прерывистый шов
(2) Длина сегмента сварного шва
(3) Шаг (расстояние между центрами) сегментов сварного шва
Пример 3

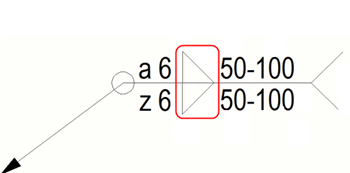

В примере ниже показан нешахматный прерывистый шов. Длина установлена равной 50, а шаг — равным 100. Шаг указывается в метке сварного шва, если величина шага больше 0.0.
Пример 4
Ниже приведен пример непрерывного сварного шва.
Пример 5

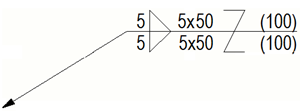

В этом примере выбран вариант шахматного прерывистого сварного шва, а для расширенного параметра XS_AISC_WELD_MARK установлено значение FALSE, чтобы метка сварного шва была совместима ISO.
Пример 6
В данном примере, как и в предыдущем, выбран вариант шахматного прерывистого сварного шва, но для расширенного параметра XS_AISC_WELD_MARK установлено значение TRUE, чтобы метка сварного шва была совместима с AISC.
Метка сварки AISC также соответствует стандарту Американского общества сварки (American Weld Society, AWS).
Tip:
Инструкции по настройке символов сварки см. в разделе «Пользовательская настройка символов типа сварки» ниже на этой странице.
Изменение свойств меток сварки модели на уровне вида на чертеже
Свойства сварного шва модели задаются в модели. При создании чертежа можно задать свойства метки сварки, в том числе видимость и внешний вид метки. Также можно изменить свойства сварки, которые должны отображаться в метках сварных швов модели, и отрегулировать внешний вид меток сварного шва в свойствах метки сварки на уровне чертежа (чертежи общего вида) и на уровне вида чертежа.
Примеры
В первом примере показана метка сварного шва модели, в которой отображается целый ряд свойств:
Во втором примере все остальные свойства метки сварки модели, за исключением Тип и Примечание, скрыты:
Tip:
- Также можно исключить сварные швы из чертежей по типу сварного шва; это делается с помощью расширенного параметра XS_OMITTED_WELD_TYPE. В этом случае сначала необходимо задать значение свойства Предельный размер сварного шва.
- Также можно откорректировать некоторые типы символов сварки.
- Дополнительные сведения о том, как задать свойства автоматических меток сварки, используемых при создании чертежей, см. в разделе Задание автоматических свойств сварных швов модели на чертежах.
Изменение представления и внешнего вида сварных швов модели на чертеже
Представление и внешний вид объектов «сварной шов модели» можно изменять вручную на уровне объекта.
-
На открытом чертеже щелкните сварной стык. Если панель свойств не открыта, дважды щелкните сварной стык.
Выбрать сварной шов модели проще, если активировать только переключатель выбора Выбрать чертежные сварные швы
. На следующем изображении сварные швы показаны красным цветом:
-
Выберите нужный Тип представления. Возможные значения:
Path (Путь)
Контур
Примеры
В первом примере ниже сварные швы справа и посредине изображены с контурами и скрытыми линиями. Сварной шов слева отображается как траектория со скрытыми линиями.
Второй пример — поперечное сечение конструкции. Сварные швы слева и посредине изображены с контурами, а сварной шов справа изображен в виде траектории. Сварные швы справа и слева огибают угол детали. Размеры сварных швов проставлены вручную.
Tip:
Перед созданием чертежа можно задать автоматические свойства сварных швов для сварных швов модели. Также можно изменить свойства сварного шва на уровне вида на открытом чертеже. Для этого дважды щелкните рамку вида чертежа, содержащего объекты сварки, и выберите Сварной шов в дереве параметров. На уровне чертежа и на уровне вида можно также изменить настройки видимости.
Перетаскивание меток сварки
Метки сварных швов модели можно перетаскивать вдоль сварного стыка за точку ассоциативности линии выноски метки сварки. Это позволяет оптимально располагать метки сварки для повышения читаемости чертежей. Метки сварных швов, добавленные на чертеж вручную и не связанные со сварными швами модели, можно перетаскивать произвольно.
Tip:
Если установить флажок Перетаскивание на чертежах (меню), выбрать базовую точку линии выноски и перетаскивать ее будет гораздо легче.
Ограничение. Перетащить базовую точку линии выноски метки сварки на заднюю сторону двустороннего сварного шва невозможно.
-
Удерживая левую кнопку мыши, перетащите точку ассоциативности в новое место за ручку точки ассоциативности линии выноски, которая находится на острие стрелки.
Пример

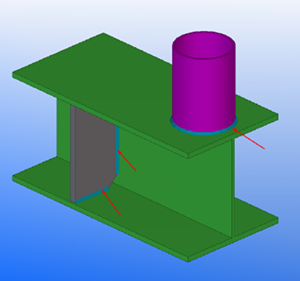

На первом рисунке ниже показаны сварные швы в модели.
На втором рисунке показаны метки сварки модели на чертеже. Темно-зеленым цветом обозначена область, в пределах которой можно перетаскивать точку ассоциативности линии выноски метки сварки.
Объединение меток сварки
Вы можете дать команду Tekla Structures использовать одну и ту же метку для идентичных сварных швов на чертеже путем объединения меток сварки.
|
Описание |
Пример |
|---|---|
|
Исходный чертеж |
 |
|
Объединенные метки сварки. |
 |
Пользовательская настройка символов типа сварки
Большинство символов типа сварки жестко закодированы, однако некоторые из них можно редактировать в редакторе символов.
Нижние семь символов (символы 20–26) в списке Тип в свойствах сварных швов модели и свойствах меток сварки чертежа (см. рисунок ниже) берутся из файла TS_Welds.sym. Любой из этих семи символов можно отредактировать в редакторе символов, чтобы создать пользовательский символ сварки. Остальные символы сварки жестко закодированы. Обратите внимание, что символ в списке Тип в диалоговом окне при обновлении символа не изменяется.
Со сквозным проплавлением
Стыковой шов с V-образной разделкой кромок с крутым скосом
Стыковой шов с V-образной разделкой кромок с крутым скосом одной кромки
Кромка
Наплавка (ISO)
Фальцевый
С наклоном
- Откройте редактор символов от имени администратора.
- Щелкните и выберите папку с файлом TS_Welds.sym.
- Выберите файл и щелкните ОК.
- Измените нужный символ.
При изменении символа необходимо, чтобы символ оставался в том же масштабе, что и другие символы. Если символ слишком велик и не помещается в поле, он может выходить за его границы:
- Сохраните символ, выбрав .
Дополнительные сведения о редакторе символов можно получить, нажав ссылку на руководство пользователя редактора символов на странице Документация Tekla Structures в формате PDF.
Что делать, если сварные швы или метки сварки не видны на чертеже
Если сварные швы или метки сварки модели не отображаются на чертеже, проверьте следующие настройки.
-
Проверьте настройки, связанные с видимостью сварных швов и меток сварки, в разделе Общие настройки для всех видов на странице Создание видов в свойствах чертежа. Для этого дважды щелкните фон чертежа, чтобы открыть его свойства, и выберите Создание видов в дереве параметров слева.
-
Предельный размер сварного шва: позволяет отфильтровать сварные швы заданного размера и меньше на всех видах чертежа. Этот параметр доступен на чертежах отдельных деталей и сборок.
-
Метки сварных швов отображаются: управляет видимостью меток сварки модели на чертежах сборок. Возможные значения:
- На одном виде: Tekla Structures автоматически находит наиболее подходящий вид для отображения меток сварки, созданных в модели. Каждая метка сварного шва отображается только на одном виде чертежа.
- На всех видах: Tekla Structures добавляет метки созданных в модели сварных швов на все виды чертежа, содержащие деталь со сварным швом.
-
- Проверьте настройки видимости меток сварки на виде и при необходимости измените их. Для этого дважды щелкните рамку вида и выберите Метка сварного шва в дереве параметров слева.
- Проверьте флажки видимости меток сварки модели на вкладке Содержимое.
- Проверьте значения следующих параметров: Сварные швы, Сварные швы в сборочных узлах, Сварные швы в скрытых деталях, Предельный размер сварного шва.
- Проверьте настройки цвета линий на вкладке Внешний вид.
Можно использовать стандартный цвет или свой пользовательский цвет RGB.
- Проверьте настройки видимости сварных швов на виде и при необходимости измените их. Дважды щелкните рамку вида и выберите Сварной шов в дереве параметров слева.
- Проверьте значения следующих параметров: Сварные швы, Сварные швы в сборочных узлах, Предельный размер сварного шва
- Проверьте настройки цвета линий на вкладке Внешний вид.
Можно использовать стандартный цвет или свой пользовательский цвет RGB.
- Проверьте вкладку Пользовательское представление в свойствах вида сварных швов и меток сварки.
- В свойствах вида чертежа убедитесь, что не применены какие-либо фильтры вида, из-за которых не отображаются сварные швы и метки сварки. Для этого дважды щелкните рамку вида, выберите Фильтр в дереве параметров слева и проверьте, активны ли какие-либо фильтры.
