Oggetti di quota solo sui lati selezionati

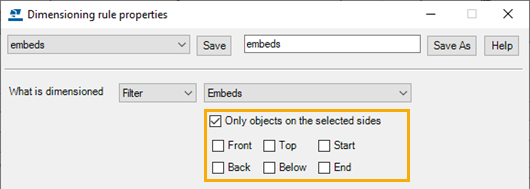

Nella quotatura specifica della vista il metodo di quotatura Filtro include una nuova casella di controllo Solo oggetti sui lati selezionati nella creazione delle regole che consente di quotare solo gli oggetti che si trovano su un determinato lato della parte principale, ad esempio Anteriore. Creando regole separate per ciascun lato, è possibile quotare gli oggetti del lato anteriore e posteriore su linee di quota separate.

Nel seguente esempio gli oggetti sui lati anteriore e posteriore vengono quotati su linee quota separate:

Questo miglioramento è stato già introdotto in Tekla Structures 2022 SP2.

Prestazioni migliori nel metodo di quotatura Filtro

Le prestazioni del metodo di quotatura dei disegni Filtro sono state migliorate nei modelli di grandi dimensioni.

Metodo di filtro per quotare solo gli oggetti visibili nelle viste

Il metodo di quotatura Filtro è stato migliorato in modo che non venga eseguita la quotatura degli oggetti non visibili nella vista disegno. In precedenza, le armature venivano quotate anche se le relative impostazioni di visibilità erano Non visibile.

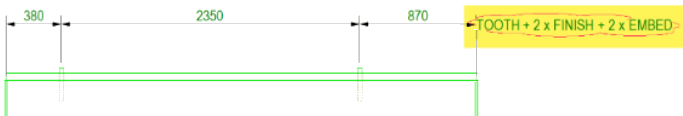

Etichette di quota nei disegni di unità di getto aggiornate correttamente

Le quote e le etichette di quota automatiche vengono ora aggiornate correttamente nei disegni di unità di getto. In precedenza, quando le quote aggiunte automaticamente venivano modificate manualmente o si modificava il modello e si riapriva il disegno, a volte venivano aggiunti punti o etichette di quota aggiuntive nel disegno oppure le etichette di quota venivano aggiornate in modo errato.

Prima:

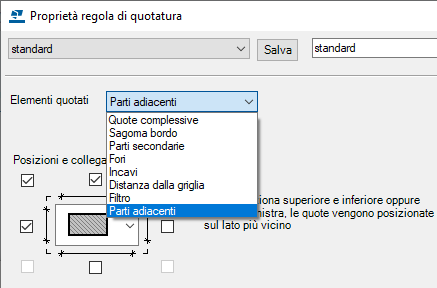

Nuovo tipo di quotatura per le parti adiacenti

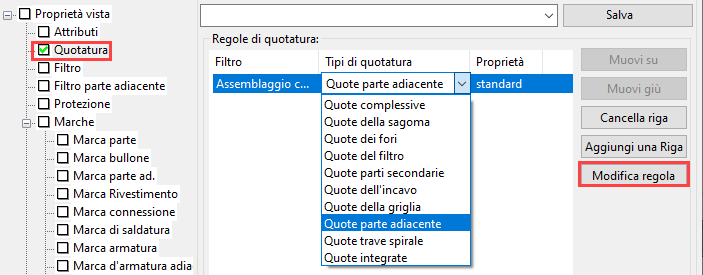

Adesso le parti adiacenti hanno il proprio tipo di quotatura, Quote parte adiacente. Il nuovo tipo è visibile sia nelle proprietà della vista disegno che in Proprietà regola di quotatura. Le impostazioni delle regole e la funzionalità di quotatura sono le stesse di Quote parti secondarie. Questa funzione funziona al meglio se la dimensione vista viene estesa in modo tale che le parti adiacenti siano completamente visibili nella vista.

Quote nei disegni di assemblaggio barre d'armatura

Le quote globale, di filtro e griglia ora funzionano quando il disegno contiene solo un assemblaggio barre d'armatura.

Quotatura gruppo barre d'armatura

Le prestazioni dello strumento Quotatura gruppo barre d'armatura sono state migliorate.

Geometria delle barre d'armatura semplificata nelle immagini sviluppo ferro

Le immagini sviluppo ferro delle barre d'armatura ora utilizzano la geometria semplificata di riconoscimento sagome barre d'armatura (RSR, Rebar Shape Recognition), che include gli archi reali anziché gli archi segmentati. Dove RSR riconosce una barra piegata come diritta, viene utilizzata la geometria raddrizzata.

I piccoli segmenti di arco nelle immagini sviluppo ferro delle barre d'armatura con segmenti curvi non mostrano più alcuna quota, raggio di piegatura o immagini di angoli di piegatura.

È ora possibile creare immagini sviluppo ferro delle barre d'armatura il più semplici possibile dalle barre d'armature più complesse, in modo che le barre d'armatura possano essere visualizzate in modo facilmente comprensibile nei disegni e nei report.

Altri miglioramenti apportati alle immagini sviluppo ferro delle barre d'armatura

• Le immagini sviluppo ferro delle barre con più segmenti arco o segmenti diritti e arco ora includono una quota che mostra la lunghezza totale della barra.

• In precedenza, la tolleranza dell'angolo di piegatura per le immagini sviluppo ferro delle barre d'armatura era 0,2 gradi, il che significa che gli angoli compresi tra 0,2 gradi di 90 o 0 non venivano visualizzati. La tolleranza dell'angolo di piegatura è stata aumentata a 0,5 gradi, in modo da corrispondere al valore di default di Gestione sagome armatura. Ciò significa che gli angoli entro 0,5 gradi di 90 o 0 non vengono visualizzati.

Nuovo comando per sostituire una tabella in un layout

Con il nuovo comando del menu di scelta rapida Editor layout Sostituisci tabella è possibile sostituire le tabelle nel layout. Per sostituire una tabella, cliccare con il pulsante destro del mouse sulla tabella nel layout e selezionare Sostituisci tabella.

La sostituzione di una tabella conserva tutte le impostazioni definite per la tabella sostituita. Il nuovo comando elimina la necessità di rimuovere prima una tabella nel layout, quindi aggiungere un nuovo template, impostare il punto di ancoraggio e l'allineamento e infine collegare altre tabelle attorno a quella nuova.

Maggiore fruibilità nella finestra di dialogo Salva layout

L'interfaccia utente e la fruibilità della finestra di dialogo Salva layout in Editor layout sono state migliorate.

• La finestra di dialogo adesso ha una dimensione minima e non può essere ridotta a icona, in modo che i pulsanti non siano più visibili.
• La finestra di dialogo ora memorizza l'ultima posizione prima della chiusura.
• La casella Salva layout con nome adesso è più ampia di prima.
• Le intestazioni Aggiorna e Dimensione ora utilizzano lo stesso carattere.
