선택한 면의 객체만 치수 생성

뷰별 치수 생성에서 치수 생성 방법 필터의 경우 규칙 생성에서 선택한 면의 객체만 확인란이 새로 생겼으며 이를 통해 메인 부재의 특정 면(예: 정면)에 있는 객체에만 치수를 생성할 수 있습니다. 각 면에 대해 별도의 규칙을 생성하여 정면 및 후면 객체에 대해 별도의 치수선으로 치수를 지정할 수 있습니다.

다음 예에서는 정면 및 뒷면 객체의 치수가 별도의 치수선에 생성됩니다.

이 개선 사항은 Tekla Structures 2022 SP2에서 이미 도입되었습니다.

'필터' 치수 생성 방법 성능 향상

대형 모델에서 도면 치수 생성 방법 필터 성능이 향상되었습니다.

뷰에서 보이는 객체만 치수를 생성하는 필터 방법

도면 뷰에서 보이지 않는 객체의 치수를 생성하지 않도록 필터 치수 생성 방법이 개선되었습니다. 이전에는 가시성이 보이지 않음으로 설정된 경우에도 철근 치수가 생성되었습니다.

콘크리트 부재도면의 치수 태그 업데이트 정상 작동

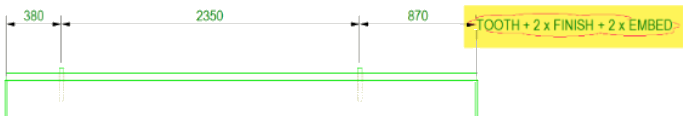

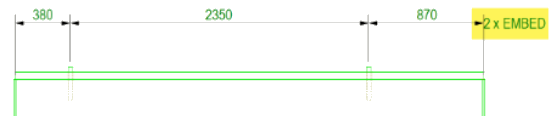

콘크리트 부재도면에서 자동 치수 및 치수 태그가 이제 올바르게 업데이트됩니다. 이전에는 자동으로 추가된 치수를 수동으로 수정하거나 모델을 수정하고 도면을 다시 열 때 치수점이나 태그가 추가로 생기는 경우가 있었으며 혹은 치수 태그가 잘못 업데이트되었습니다.

이전:

인접 부재의 새 치수 생성 유형

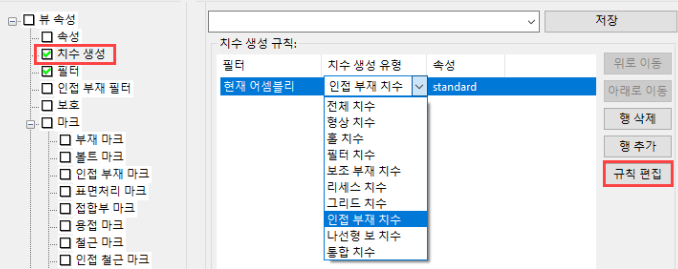

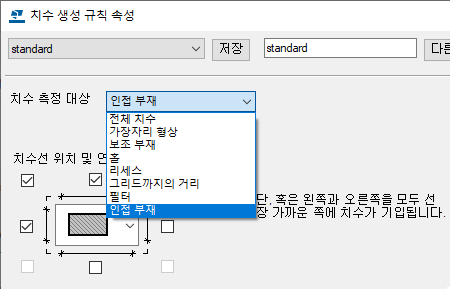

인접 부재에 자체 치수 생성 유형인 인접 부재 치수가 생겼습니다. 새 유형은 도면 뷰 속성과 치수 생성 규칙 속성에 모두 표시됩니다. 규칙 설정 및 치수 생성 기능은 보조 부재 치수와 동일합니다. 인접 부재를 뷰에 완전히 표시하도록 뷰 크기가 확장된 경우 기능이 가장 적합합니다.

철근 어셈블리 도면의 치수

도면에 철근 어셈블리만 포함된 경우 전체, 필터 및 그리드 치수가 적용됩니다.

철근 그룹 치수

철근 그룹 치수 도구의 성능이 향상되었습니다.

풀아웃 그림의 철근 지오메트리 단순화

이제 철근 풀아웃 그림에서 단순화된 철근 형상 인식(RSR) 지오메트리를 사용하며 세그먼트로 나뉜 호 대신 실제 호가 포함됩니다. 여기서 RSR은 굽힘 철근을 직선으로 인식하므로 직선화된 지오메트리가 사용됩니다.

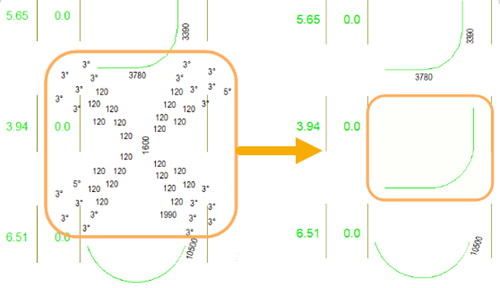

철근 풀아웃 그림의 작은 호 세그먼트(곡선형 레그 포함)는 더 이상 치수, 굽힘 반경 또는 굽힘 각도 그래픽을 표시하지 않습니다.

이제 철근이 도면 및 레포트에서 쉽게 이해할 수 있는 방식으로 시각화되도록 가장 복잡한 철근에서 철근 풀아웃 그림을 최대한 단순하게 생성할 수 있습니다.

기타 철근 풀아웃 그림 개선 사항

• 이제 여러 호 레그 또는 호 및 직선형 레그가 있는 철근의 철근 풀아웃 그림에 철근의 전체 길이를 표시하는 치수가 포함됩니다.

• 이전에는 철근 풀아웃의 굽힘 각도 허용오차가 0.2도여서 90 또는 0의 0.2도 이내의 각도가 표시되지 않았습니다. 이제 굽힘 각도 허용오차를 철근 형상 관리자 기본값과 동일하게 0.5도로 높였습니다. 따라서 90 또는 0의 0.5도 이내의 각도가 표시되지 않습니다.

레이아웃에서 테이블을 바꾸는 새 명령

새로운 레이아웃 편집기 컨텍스트 메뉴 명령인 테이블 바꾸기를 통해 레이아웃의 테이블을 바꿀 수 있습니다. 테이블을 바꾸려면 레이아웃에서 테이블을 마우스 오른쪽 버튼으로 클릭하고 테이블 바꾸기를 선택합니다.

테이블을 바꾸면 바꾸는 테이블에 대해 정의한 모든 설정이 유지됩니다. 새 명령을 이용하면 레이아웃에서 테이블을 먼저 제거한 다음 새 템플릿을 추가하여 고정 지점 및 정렬을 설정하고 새 테이블 주위에 다른 테이블을 연결할 필요가 없습니다.

레이아웃 저장 대화 상자 편의성 향상

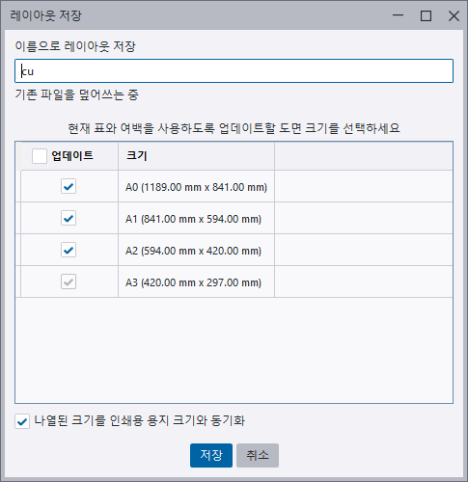

레이아웃 편집기에서 레이아웃 저장 대화 상자의 사용자 인터페이스와 편의성이 향상되었습니다.

• 이제 대화 상자에 최소 크기가 표시되며, 버튼이 더 이상 표시되지 않도록 최소화할 수 없습니다.
• 이제 대화 상자가 닫기 전의 마지막 위치를 기억합니다.
• 이름으로 레이아웃 저장 상자가 이전보다 넓어졌습니다.
• 업데이트 및 크기 헤더에서 이제 같은 글꼴을 사용합니다.
