Il processo di stampa di un numero elevato di disegni in un'unica operazione adesso è più affidabile e si dispone di un maggiore controllo sulla stampa. Se la lista di disegni da stampare contiene disegni che richiedono la marcatura o l'aggiornamento, questo è ora indicato in una finestra di dialogo separata visualizzata prima di poter avviare la stampa. Ciò consente di stampare tutti i disegni in un'unica operazione, poiché è già stato selezionato cosa fare con i disegni che potrebbero causare interruzioni ed è possibile stampare anche durante la notte, se necessario.

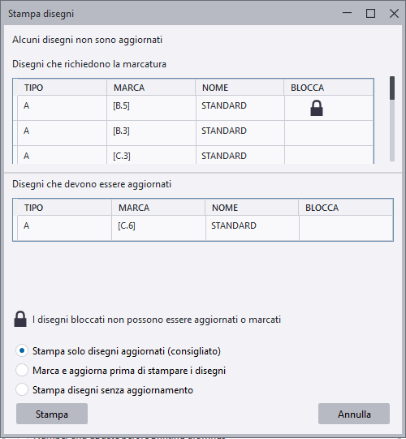

Per stampare i disegni, selezionare i disegni richiesti in Gestione documenti e cliccare su Stampa. Se sono stati selezionati disegni che devono essere marcati o aggiornati, viene visualizzata la nuova finestra di dialogo. Selezionare una delle opzioni:

• Stampa solo disegni aggiornati (consigliato): questa è l'opzione di default.
• Marcare e aggiornare prima di stampare i disegni
• Stampa disegni senza aggiornamento
• Annullamento dell'intero processo

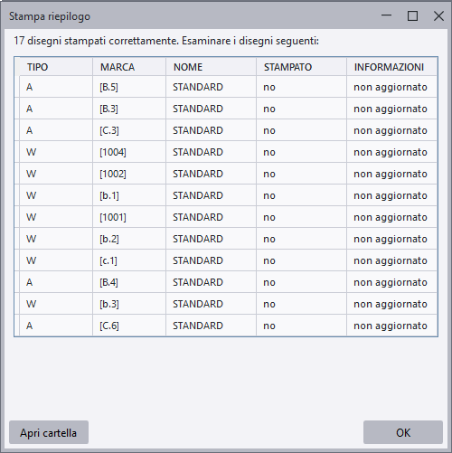

Quando si clicca su Stampa, viene visualizzato un riepilogo in cui è mostrato il risultato della stampa e i disegni che richiedono attenzione.

Quando si stampa su PDF, se è selezionato un carattere corretto contenente i caratteri multibyte necessari per i caratteri Unicode, ad esempio nelle marche, il carattere viene visualizzato correttamente anche se non si includono i caratteri. Se il carattere selezionato non contiene tutti i caratteri nel testo, viene utilizzato il carattere definito per la nuova opzione avanzata XS_DEFAULT_UNICODE_FONT_DRAWING_PRINTING. Il valore predefinito è Arial Unicode MS. Questo font potrebbe non essere installato sul computer di default e potrebbe essere necessario installarlo. È inoltre possibile definire un altro font contenente i caratteri necessari e già installato sul proprio computer.

Prima:

Dopo:

• In precedenza, Tekla Structures stampava sempre sul vassoio di default. Ora è possibile modificare il vassoio dalle proprietà della stampante e la selezione del vassoio viene salvata. È supportato anche l'utilizzo di un vassoio di bypass.

• La stampa di filigrane utilizzando la stampante PDF-Xchange funziona di nuovo. Per ulteriori informazioni sulla stampa di filigrane, vedere Come aggiungere una filigrana nei disegni.

• Se un nome file di disegno presentava un carattere non valido, il file non poteva essere stampato. In questo caso specifico, il problema era causato dal nuovo carattere di linea "\n" incluso nell'opzione avanzata applicata. Adesso la lista di caratteri che Tekla Structures sostituisce con una sottolineatura è stata espansa. Il nuovo carattere di linea adesso è sostituito da "_" e la creazione del PDF adesso viene eseguita correttamente. Verificare le convenzioni di denominazione dei file fornite da Microsoft "Denominazione di file, percorsi e spazi dei nomi" (http://msdn.microsoft.com/en-us/library/aa365247.aspx).

• È di nuovo possibile stampare i report con caratteri in grassetto.

• Le istantanee da Tekla Structures 2017 in avanti ora funzionano. In precedenza, non era disponibile alcuna conversione per le istantanee precedenti e le versioni più recenti di Tekla Structures impedivano l'apertura delle istantanee precedenti.

• Ora il posizionamento in istantanee, anteprime e stampa funziona correttamente.
