Tworzenie polibelki stalowej

Polibelka może się składać z segmentów prostych i zakrzywionych.

  1. Na karcie Stal kliknij Belka > Polibelka.
  2. Wskaż punkty, przez które ma przechodzić belka.
  3. Kliknij środkowym przyciskiem myszy.

    Tekla Structures utworzy polibelkę między wskazanymi punktami, używając właściwości Belka stalowa z panelu właściwości. Należy pamiętać, że nie można utworzyć zamkniętej polibelki.

  4. Jeśli chcesz utworzyć zakrzywione segmenty, zastosuj fazowanie do narożników polibelki.

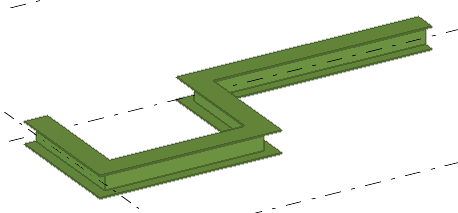

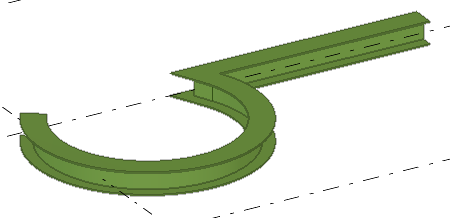

    Przykład:

Modyfikowanie właściwości polibelki stalowej

  1. Jeśli panel właściwości nie jest otwarty, kliknij dwukrotnie polibelkę, aby otworzyć właściwości Belka stalowa.
  2. Zmień właściwości stosownie do potrzeb.
  3. Kliknij Zmień.

Właściwości belki stalowej

Za pomocą właściwości Belka stalowa w panelu właściwości można wyświetlać i modyfikować właściwości belki stalowej, polibelki stalowej i belki zakrzywionej. Aby otworzyć właściwości, kliknij dwukrotnie belkę stalową. Plik właściwości belki ma rozszerzenie *.prt.

Jeśli masz dostosowany układ panelu właściwości, lista właściwości może być inna.

Ustawienie

Opis

Ogólne

Nazwa

Definiowana przez użytkownika nazwa belki.

Nazwa może zawierać maksymalnie 61 znaków.

Tekla Structures używa nazw elementu w raportach i w oknie Menedżer dokumentów oraz do identyfikowania elementów tego samego typu.

Profil

Profil belki.

Materiał

Materiał belki.

Wykończenie

Typ wykończenia powierzchni.

Wykończenie powierzchni jest określane przez użytkownika. Opisuje sposób wykończenia powierzchni elementu, np. farba antykorozyjna, galwanizowanie, pokrycie ognioodporne itp.

Klasa

Służy do grupowania belek.

Można na przykład wyświetlać różne klasy elementów w różnych kolorach.

Serie numeracji

Numeracja elementów

Przedrostek i numer początkowy elementu dla numeru pozycji elementu.

Numeracja zespołów

Przedrostek zespołu i numer początkowy dla numeru pozycji zespołu.

Pozycja

Na płaszczyźnie

Położenie belki na płaszczyźnie roboczej względem linii referencyjnej belki.

Obrót

Obrót belki wokół jej osi na płaszczyźnie roboczej.

Na głębokość

Głębokość pozycji belki. Położenie jest zawsze prostopadłe do płaszczyzny roboczej.

Offset końca

Dx

Zmień długość belki, przesuwając jej punkt końcowy wzdłuż linii referencyjnej belki.

Dy

Służy do przesuwania końca belki prostopadłe do jej linii referencyjnej.

Dz

Służy do przesuwania końca belki w kierunku z płaszczyzny roboczej.

Belka zakrzywiona

Płaszczyzna

Płaszczyzna krzywizny.

Promień

Promień belki zakrzywionej.

Liczba segmentów

Liczba segmentów używanych przez Tekla Structures do rysowania belki zakrzywionej.

Deformacja

Skręcenie

Umożliwia deformację belek przy użyciu kątów deformacji.

Wygięcie

Umożliwia wstępne wyginanie belek.

Skrócenie

Umożliwia skracanie belek w modelu. Rzeczywista długość belki jest zmniejszana na rysunku.

Eksport IFC

Obiekt IFC

W przypadku eksportu IFC wybierz typ IFC i podtyp części. Dostępne podtypy zależą od wybranej jednostki IFC.

Można wybrać podtyp IFC4 spośród predefiniowanych opcji lub USERDEFINED, a następnie wprowadzić dowolny tekst w polu Typ użytkownika (IFC4).

Podtyp (IFC4)

Typ użytkownika (IFC4)

Więcej

Atrybuty użytkownika

Kliknij przycisk Atrybuty użytkownika, aby otworzyć atrybuty użytkownika (UDA) elementu. Atrybuty użytkownika dostarczają dodatkowych informacji na temat elementu.
