Creazione di una soletta lofted in calcestruzzo

Con le solette lofted è possibile creare, ad esempio, solette curve e doppie curve o pareti.

Prerequisiti ed esempi di solette lofted

Prima di poter creare solette lofted, è necessario disporre di oggetti di costruzione nel modello. Tekla Structures crea la sagoma della soletta lofted in base alla geometria degli oggetti di costruzione utilizzati, collegando il punto iniziale del primo oggetto di costruzione al punto iniziale del secondo oggetto di costruzione. I punti finali degli oggetti di costruzione sono collegati in modo simile.

È possibile collegare i seguenti oggetti di costruzione come soletta lofted:

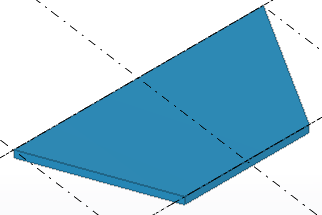

  • da linea di costruzione a linea di costruzione

    Ad esempio:

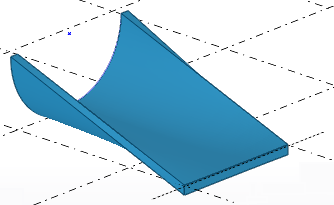

  • da linea di costruzione ad arco di costruzione

    Ad esempio:

  • da arco di costruzione ad arco di costruzione

    Ad esempio:

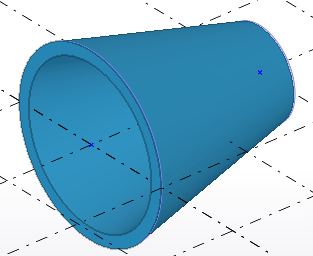

  • da cerchio di costruzione a cerchio di costruzione

    Ad esempio:

  • policurva di costruzione a policurva di costruzione

I set di barre d'armatura non funzionano con le solette lofted.

Creazione di una soletta lofted

  1. Creare gli oggetti di costruzione necessari nel modello. La sagoma della soletta lofted è basata sulla sagoma dell'oggetto di costruzione.

    È necessario disporre di

    • linee di costruzione

    • archi di costruzione

    • cerchi di costruzione

      oppure

    • policurve di costruzione

      Con le policurve, utilizzare le opzioni Crea arco per tangente o Crea linea tangente sulla barra degli strumenti della policurva di costruzione. Per creare policurve solo con segmenti diritti, utilizzare l'opzione Crea linea . Le policurve di costruzione non devono avere lo stesso numero di segmenti, purché entrambi siano tangenziali.

  2. Dopo aver creato gli oggetti di costruzione necessari, passare alla scheda Calcestruzzo e cliccare su Soletta > Crea soletta lofted.
  3. Nella barra degli strumenti visualizzata cliccare su un pulsante per specificare se creare la soletta lofted utilizzando due oggetti di costruzione oppure utilizzando un oggetto di costruzione e un punto.
    • Utilizzare due oggetti di costruzione per creare una soletta loft:

      1. Selezionare il primo oggetto di costruzione: linea, arco, cerchio o policurva.

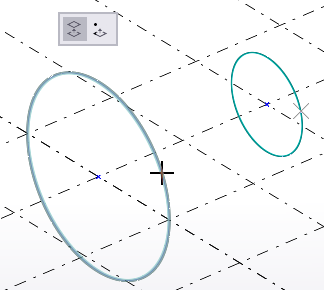

        Ad esempio, se si utilizzano due cerchi di costruzione per creare una soletta lofted:

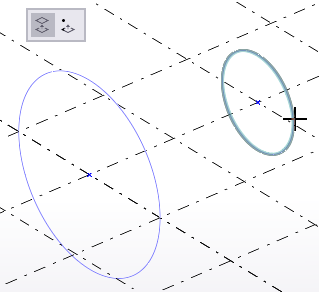

      2. Selezionare il secondo oggetto di costruzione:

        Tekla Structures crea la soletta lofted tra gli oggetti di costruzione selezionati, utilizzando le proprietà Soletta lofted nel pannello proprietà.

    • Utilizzare un oggetto di costruzione e un punto per creare una soletta lofted:

      1. Selezionare il primo oggetto di costruzione: linea, arco, cerchio o policurva.

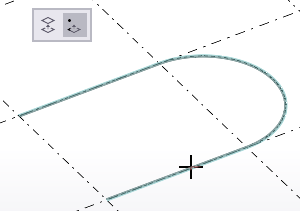

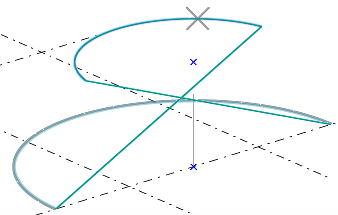

        Ad esempio, se si utilizza una policurva di costruzione e un punto per creare una soletta lofted:

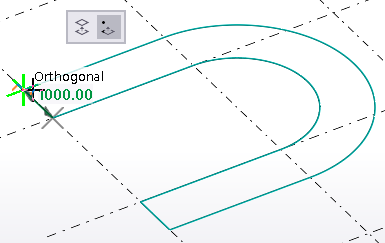

        Tekla Structures mostra un'anteprima della geometria della parte. Utilizzare l'anteprima per impostare la direzione e l'altezza della soletta lofted.

      2. Selezionare un punto.

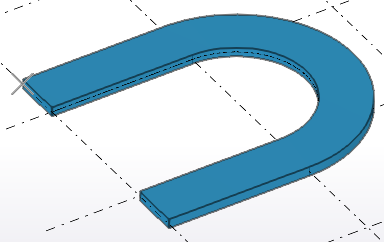

        Tekla Structures crea la soletta lofted in base all'anteprima.

Modifica della sagoma di una soletta lofted

Utilizzare le grip e i valori di quota della modifica diretta per modificare la sagoma della soletta lofted.

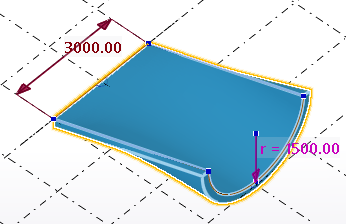

  • Modificare, ad esempio, l'altezza e il raggio della soletta lofted.

  • Per linee ed archi: trascinare il simbolo dell'arco nel punto centrale di una linea o un arco per modificare la sagoma della soletta lofted.

Suddivisione di una soletta lofted

Non è possibile suddividere le solette lofted cilindriche o coniche chiuse.

  1. Nella scheda Modifica cliccare su Dividi.
  2. Selezionare la soletta lofted da suddividere.
  3. Selezionare un punto per la linea di divisione.

    Tekla Structures suddivide la soletta lofted.

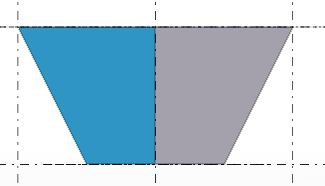

    Ad esempio:

Scambio dei punti della grip finale per correggere la geometria di una soletta lofted

In alcuni casi, quando si tenta di creare una soletta lofted , la geometria della soletta diventerebbe autointersecante, il che significa che i punti iniziale e finale dell'oggetto di costruzione superiore e inferiore sono opposti l'uno all'altro. In questi casi, la soletta non viene creata.

È possibile tentare di risolvere la situazione e creare la soletta lofted modificando la direzione di modellazione delle linee o degli archi di costruzione.

  1. Selezionare la linea o l'arco di costruzione.

    Con le linee di costruzione, verificare che il tasto Modifica diretta non sia attivo. È quindi possibile visualizzare le grip gialla e magenta dell'oggetto.

  2. Nella barra degli strumenti contestuale cliccare su Scambia estremità.

    Tekla Structures modifica la direzione di modellazione dell'oggetto di costruzione selezionato e la soletta lofted può essere creata correttamente.

Con i cerchi di costruzione è possibile tentare di risolvere la situazione spostando uno dei cerchi.

Modifica delle proprietà soletta lofted in calcestruzzo

  1. Se il pannello proprietà non è aperto, cliccare due volte sulla soletta lofted per aprire le proprietà Soletta lofted.
  2. Modificare le proprietà, se necessario.
  3. Cliccare su Modifica.

Proprietà della soletta lofted

Utilizzare le proprietà Soletta lofted nel pannello proprietà per visualizzare e modificare le proprietà di una soletta lofted in calcestruzzo. Per aprire le proprietà, cliccare due volte sulla soletta lofted in calcestruzzo. L'estensione del nome di un file delle proprietà soletta lofted in calcestruzzo è *.lsl.

Se il layout del pannello proprietà è stato personalizzato, l'elenco delle proprietà può essere diverso.

Impostazione

Descrizione

Generale

Nome

Nome della soletta lofted definibile dall'utente.

Il nome può contenere un massimo di 61 caratteri.

Tekla Structures utilizza i nomi delle parti nei report e in Gestione documenti, nonché per identificare le parti dello stesso tipo.

Spessore

Spessore della soletta.

Materiale

Materiale della soletta lofted.

Finitura

Tipo di finitura.

Classe

Utilizzare questa opzione per raggruppare le solette lofted.

Ad esempio, è possibile visualizzare le parti di tipi diversi in colori differenti.

Tipo di faccia

Tipo di faccia

Scegliere se le facce superiore e inferiore della soletta sono a filo con il piano.

Perpendicolare:

le facce superiore e inferiore della soletta non sono lineari.

Delimitato da piani curvi:

le facce superiore e inferiore della soletta sono planari.

Unità di getto

Marcatura unità di getto

Prefisso parte e numero partenza del numero posizione della parte.

Unità di getto

Indica se la soletta è prefabbricata o gettata in opera.

Fase getto

Fase getto delle parti gettate in opera. Utilizzare per separare gli oggetti getto l'uno dall'altro.

Copriferro per set di barre d'armatura

Sistema di coordinate

Scegliere se lo spessore copriferro in calcestruzzo dei set di barre d'armatura nella parte è definito nel sistema di coordinate globale o nel sistema di coordinate locale della parte.

I valori dello spessore copriferro globali e locali di default sono definiti nella finestra di dialogo Opzioni.

Se si seleziona l'opzione vuota, Tekla Structures utilizzerà i valori globali.

Superiore, Inferiore, Lati, Anteriore, Posteriore, Inizio, Fine

Per sovrascrivere i valori globali o locali di default dalla finestra di dialogo Opzioni, definire lo spessore copriferro su ciascuna faccia della parte richiesta.

Esportazione IFC

Entità IFC

Per l'esportazione IFC, selezionare il tipo e il sottotipo di entità IFC della parte. I sottotipi disponibili dipendono dall'entità IFC selezionata.

È possibile selezionare il sottotipo IFC4 tra le opzioni predefinite oppure è possibile selezionare USERDEFINED, quindi immettere un testo in Tipo definito dall'utente (IFC4).

Tipo definito dall'utente (IFC4)

Altro

Altro

UDA

Cliccare sul pulsante Attributi Utente per aprire gli attributi utente (UDA) della parte. Gli UDA forniscono informazioni aggiuntive sulla parte.
