DSTV NC の改良点

Modified: 10 3月 2023 Tekla Structures 2023

DSTV NC の改良点

Tekla Structures 2023 では、DSTV ファイルを DXF 図面に変換するためのまったく新しい変換ツールが追加され、内角半径の処理と溶接開先が改良されています。NC エクスポートで小さな孔がサポートされるようになりました。

新しい DSTV から DXF への変換ツール

まったく新しい DSTV から DXF への変換ツールを使用すると、DSTV NC ファイルを、製作生産ソリューション (プレートのネスティングや生産管理など) で使用できる DXF 図面に簡単に変換することができます。多くの製作自動化ソリューション (特に一部のプレートのネスティング ソリューション) では、DXF ファイルのインポートのみサポートされており、DSTV NC ファイルはサポートされていません。

新しい DSTV から DXF への変換ツールは、以前のコマンド ライン ベースの変換ツールよりもはるかに簡単に設定して使用できるようになりました。新しい変換ツールには、製作ワークフローで使用できるように DSTV NC ファイルの DXF への変換を設定および管理するための使いやすいインターフェイスが用意されています。主なレイヤーおよび数量情報が、製作ソリューションで求められる形式で提供されます。新しい変換ツールでは、改良されたコマンド ライン インターフェイス (CLI) とマクロ テンプレートを通じた変換プロセスの自動化もサポートされており、自動化ルーチンを簡単に設定およびカスタマイズできるようになります。

Tekla Warehouse に移動して変換ツールを入手する必要がなくなりました。[アプリケーションとコンポーネント] カタログからすぐに使用できます。以前のバージョンの Tekla Structures では、Tekla Warehouse の変換ツール拡張機能も使用できます。

この機能の詳細については、「NC ファイル」の「DSTV の DXF 変換」を参照してください。

  1. [DSTV から DXF への変換ツール] を開くには、サイド パネルで [アプリケーションとコンポーネント] ボタンをクリックし、[DSTV から DXF への変換ツール] を探して、[DSTV から DXF への変換ツール] ボタンをダブルクリックします。

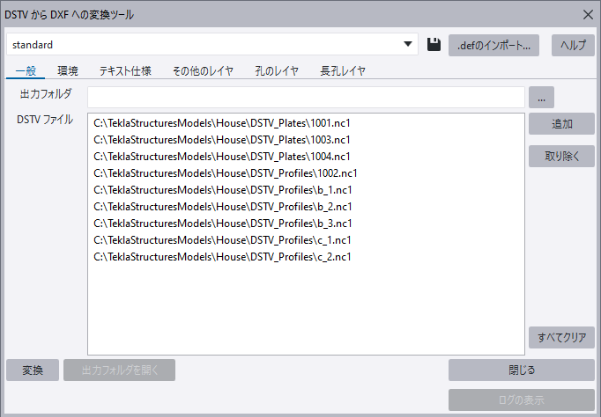

    [DSTV から DXF への変換ツール] ダイアログ ボックスが表示されます。

  2. 必要なプロパティを設定します。

    [一般] タブ: 出力フォルダーを指定します。デフォルトでは、出力フォルダーはモデル フォルダーの下の \NC_dxf です。.nc ファイルを追加します。

    [環境] タブ: 環境固有の設定を定義します。

    [テキスト仕様] タブ: テキスト プロパティを定義し、変換されたファイルに含める情報を選択します。

    [その他のレイヤー] タブ: その他のレイヤーを定義します。

    [孔のレイヤー] タブ: 孔のレイヤーを定義します。

    [長孔レイヤー] タブ: 長孔のレイヤーを定義します。

  3. [変換] ボタンをクリックします。

DXF ファイルが作成されます。

変換ツール テンプレートを使用した変換

Tekla Structures 2023 には、変換プロセスの自動化に使用できる変換ツール テンプレートも用意されています。テキスト エディターでテンプレート ファイルに必要な情報を入力するだけでかまいません。設定すると、[DSTV から DXF への変換ツール] ダイアログ ボックスを開いて設定を読み込む必要はなく、ボタンを 1 つダブルクリックするだけで変換することができます。

  1. [アプリケーションとコンポーネント] で、[DSTV から DXF への変換ツールのテンプレート] ボタンを右クリックし、[編集] をクリックして、適切なテキスト エディターを選択します。

    これにより、..\TeklaStructures\<version>\bin\<Env>\Common\macros\modeling フォルダーにある DSTVtoDXFConverterTemplate.cs テンプレートが開きます。

  2. 下にスクロールし、ローカル環境とユーザー設定に合わせて文字列を変更します。

    /**** Modify these strings to suit local environment and user preferences. ****/

    private static string attributeFile = @"standard";

    private static string inputFolder = @"./DSTV_Profiles";

    private static string outputFolder = @"./NC_dxf";

    private static string files = @"PL*.nc1, BPL*.nc1, FLT*.nc1";

    private static bool overwrite = true;

    • standard: 変換に使用する属性ファイル名
    • ./DSTV_Profiles: 個々のファイルとバッチ ファイルを検索する入力フォルダー
    • ./NC_dxf: *.dxf ファイルを作成する出力フォルダー
    • PL*.nc1, BPL*.nc1, FLT*.nc1: 引用符またはワイルド カードで囲まれたファイル名のリスト
    • true: 既存の * dxfフ ァイルを上書きする/しないオプション
  3. テンプレート ファイルを保存します。

  4. テンプレートを使用して変換を実行するには、[アプリケーションとコンポーネント] で、[DSTV から DXF への変換ツールのテンプレート] ボタンをダブルクリックします。

    プロセスが終了すると、変換に関する情報がメッセージに示されます。

以前の DSTV から DXF への変換ツールは TSEP パッケージとして入手可能

以前の DSTV から DXF への変換ツールは、個別の拡張機能として使用できるようになりました。Tekla Warehouse から TSEP パッケージとしてインストールできます。

内角半径処理の改良点

[NC ファイル設定] の [孔とカット] タブで設定された内角半径が大きすぎる場合、製作エラーを回避するための NC ファイルは作成されません。モデル フォルダー内の dstv_nc.log ファイルにエラー メッセージが表示され、エラーの発生した部材と許容される最大内角半径が示されます。これは、製作時にエラーなしでモデル データを転送するのに役立ちます。

有効な半径にするには、孔 (角度を含む) を半径 x 2 以上にする必要があります。たとえば、角度が指定された孔は、溶接開先領域にぶつからないように、半径 x 2よりも小さくする必要があります。

溶接開先の改良点

梁フランジの溶接開先によって誤った NC 出力が生じることがありました。これらの問題は修正されました。

  • 以前は、フランジ厚のちょうど中央に到達する溶接開先がフランジにある I 形梁の場合、Tekla Structures により不良な NC ファイルが生成されていました。溶接開先がすべて揃っていないか、形状が正しくありませんでした。この場合でも溶接開先が正しく機能するようになりました。

  • 以前は、フランジのカットにより端部が非長方形になっている場合、I 梁フランジに対して特定の溶接開先が正しく作成されませんでした。この場合でも溶接開先が正しく作成されるようになりました。

小さな孔のサポート

NC エクスポートで、埋め込み孔などの小さな孔がサポートされるようになりました。詳細設定 XS_​CNC_​HOLE_​DIAMETER_​ROUNDING も NC ファイルの小さな孔に影響を与えるようになりました。
