Усовершенствования ЧПУ DSTV

В Tekla Structures версии 2023 полностью обновлен конвертер для преобразования файлов DSTV в чертежи DXF и усовершенствована обработка внутреннего радиуса угла и подготовка под сварку. При экспорте данных ЧПУ теперь поддерживаются отверстия с резьбой.

Новый конвертер из DSTV в DXF

Полностью обновленный конвертер файлов из стандарта DSTV в стандарт DXF позволяет легко преобразовывать DSTV-файлы ЧПУ в чертежи DXF для использования в производственных рабочих решениях, таких как закладка пластины или управление производством. Многие решения по автоматизации производства, в особенности некоторые решения для закладки пластин, поддерживают только импорт файлов DXF, но не поддерживают импорт файлов ЧПУ DSTV.

Новый конвертер из DSTV в DXF значительно проще в настройке и использовании, чем старый конвертер с командной строкой. Простой в использовании интерфейс нового конвертера помогает деталировщикам или менеджерам производства настраивать преобразование файлов ЧПУ DSTV в формат DXF и управлять этим преобразованием для использования в производственных технологических процессах. Он предоставляет основную информацию о слое и количестве в формате, ожидаемом производственными решениями. Новый конвертер также поддерживает автоматизацию процессов преобразования с помощью усовершенствованного интерфейса командной строки (CLI) и шаблонов макросов, что облегчает создание и настройку рутинных процедур автоматизации.

Для конвертера больше не нужно переходить в Tekla Warehouse — теперь он доступен в каталоге Приложения и компоненты. В Tekla Warehouse также доступно расширение конвертера для более ранних версий Tekla Structures.

Дополнительные сведения о функциональных возможностях см. в разделе «Преобразование DSTV в DXF» в документе Файлы ЧПУ.

Чтобы открыть Конвертер DSTV в DXF, на боковой панели нажмите кнопку Приложения и компоненты, выполните поиск Конвертер DSTV в DXF и дважды нажмите кнопку Конвертер DSTV в DXF.

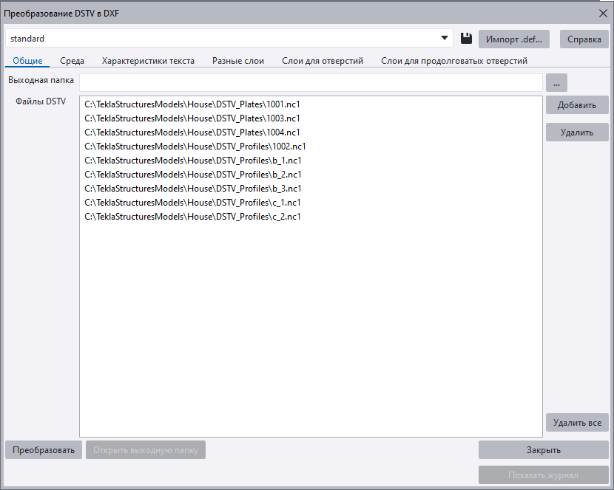

Откроется диалоговое окно Конвертер DSTV в DXF.
Задайте нужные свойства.
Вкладка Общие: Определите выходную папку. По умолчанию в качестве выходной папки используется папка \NC_dxf в папке модели. Добавьте файлы .nc.
Вкладка Среда: Определите настройки, связанные с конкретной средой.
Вкладка Характеристики текста: Определите свойства текста и укажите информацию, которую нужно включать в преобразованный файл.
Вкладка Разные слои: Определите разные слои.
Вкладка Слои для отверстий: Определите слои для отверстий.
Вкладка Слои для продолговатых отверстий: Определите слои для продолговатых отверстий.
Нажмите кнопку Преобразовать.

Создаются файлы DXF:

Преобразование с использованием шаблона преобразования

В Tekla Structures версии 2023 также предусмотрен шаблон преобразования, который можно использовать для автоматизации процесса преобразования. Нужно только ввести необходимую информацию в файл шаблона в текстовом редакторе. После этого не нужно открывать и закрывать настройки в диалоговом окне Конвертер DSTV в DXF — для преобразования будет достаточно двойного щелчка по одной кнопке.

В разделе Приложения и компоненты щелкните правой кнопкой мыши кнопку Шаблон преобразования DSTV в DXF, щелкните Изменить и выберите подходящий текстовый редактор.

Откроется шаблон DSTVtoDXFConverterTemplate.cs, который находится в папке ...\TeklaStructures\<version>\bin\<Env>\Common\macros\modeling.
Прокрутите вниз, чтобы изменить строки в соответствии с локальной средой и пользовательскими настройками:

/**** Modify these strings to suit local environment and user preferences. ****/

private static string attributeFile = @"standard";

private static string inputFolder = @"./DSTV_Profiles";

private static string outputFolder = @"./NC_dxf";

private static string files = @"PL*.nc1, BPL*.nc1, FLT*.nc1";

private static bool overwrite = true;
- standard: имя файла атрибутов, которое требуется использовать для преобразования
- ./DSTV_Profiles: входная папка, в которой выполняется поиск отдельных и пакетных файлов
- ./NC_dxf: выходная папка, в которой должны быть созданы файлы *.dxf
- PL*.nc1, BPL*.nc1, FLT*.nc1: список имен файлов, заключенных в кавычки, или подстановочные знаки
- true: вариант, который указывает, следует ли перезаписывать существующие файлы *.dxf.
Сохраните файл шаблона.
Чтобы выполнить преобразование с помощью шаблона, в разделе Приложения и компоненты дважды щелкните кнопку Шаблон преобразования DSTV в DXF.

По завершении процесса появится сообщение с информацией о преобразовании.

Старый конвертер DSTV в доступен в виде пакета TSEP

Старый инструмент преобразования DSTV в DXF теперь доступен в виде отдельного расширения и может быть установлен в качестве пакета TSEP из Tekla Warehouse.

Усовершенствование обработки внутреннего радиуса угла

В этом случае, если на вкладке Отверстия и вырезы в диалоговом окне Настройки файлов ЧПУ задан слишком большой внутренний радиус угла, файл ЧПУ не создается во избежание ошибок в процессе производства. В файле dstv_nc.log в папке модели отображаются сообщения об ошибках, а также указаны детали, которые не удалось обработать, и максимально допустимый внутренний радиус угла. Это способствует передаче на производство данных модели без ошибок.

Чтобы радиус был допустимым, отверстие (включая углы) должно быть больше или равно радиусу x 2. Например, отверстие с углами должно быть даже меньше, чем радиус x 2, чтобы оно не попало в область подготовки под сварку.

Усовершенствования в подготовке под сварку

В некоторых ситуациях подготовка под сварку на полке балки приводила к неверным выходным данным ЧПУ. Теперь эти проблемы исправлены.

Раньше в Tekla Structures создавались файлы ЧПУ с поврежденными данными для двутавровых балок, в которых подготовка под сварку на полке доходила точно до середины толщины полки. Подготовка под сварку либо полностью отсутствовала, либо была неправильной формы. Теперь в таком случае подготовка под сварку функционирует правильно.
Раньше некоторые элементы подготовки под сварку не создавались надлежащим образом для полок двутавровых балок, когда у полок были вырезы, из-за которых концы не были прямоугольными. Теперь в таком случае подготовка под сварку создается правильно.

Поддержка отверстий с резьбой

Теперь при экспорте данных ЧПУ поддерживаются отверстия с резьбой, в том числе отверстия с зенковкой. Теперь расширенный параметр XS_CNC_HOLE_DIAMETER_ROUNDING также влияет на отверстия с резьбой в файлах ЧПУ.
