Усовершенствования, связанные с армированием

В версии Tekla Structures 2023 появились усовершенствования в распознавании форм арматуры, в Диспетчер форм арматурных стержней и улучшения, связанные с наборами арматуры.

Некоторые усовершенствования, внесенные в армирования, уже появились в пакетах обновлений Tekla Structures 2022.

Усовершенствования распознавании формы арматуры и в Диспетчере форм арматурных стержней

В версии Tekla Structures 2023 внесены изменения в распознавание формы арматуры. Теперь можно распознавать формы изгиба стержня и назначать соответствующие коды форм стержням в бетонных конструкциях со сложной геометрией. Ранее при распознавании полилиний и даже поликривых могли возникать сложности с формами изгиба для стержней, что приводило, к примеру, к криволинейной грани детали. В версии Tekla Structures 2023 все стержни распознаются как геометрия поликривых, которая может содержать прямые и криволинейные участки. Дуги распознаются как дуги также в сочетании с прямыми участками.

Tekla Structures версии 2023 также может упрощать сложные формы стержней в соответствии с настройками распознавания форм, чтобы распознанная форма стержня соответствовала одной из предустановленных форм гибки, если это возможно.

В Диспетчер форм арматурных стержней в области предварительного просмотра формы стержня или гибки выбранной модели Tekla Structures отображает описание распознанной геометрии, а также число сгибаний и дуг. При наведении указателя мыши на текст всплывающая подсказка показывает, какие значения допусков и другие свойства используются для выбранного стержня. Если геометрия стержня была упрощена в процессе распознавания, рядом с текстом описания отображается надпись (Упрощенный), а в подсказке приводится результат упрощения.

Новая геометрия стержня в виде поликривых не используется при экспорте.

Новые расширенные параметры в распознавании форм арматуры

Следующие новые расширенные параметры определяют значения по умолчанию для настроек допуска, используемых при распознавании форм арматуры:

XS_REBAR_RECOGNITION_CURVE_TOLERANCE задает значение по умолчанию для параметра Допуск кривой
XS_REBAR_RECOGNITION_EXTRA_POINT_SHORTENING задает значение по умолчанию для параметра Укорачивание в доп. точке
XS_REBAR_RECOGNITION_MAXCURVE задает значение по умолчанию для параметра Для макс. радиус кривой требуется изгиб

При необходимости эти значения по умолчанию можно переопределить путем изменения определений арматуры в каталоге арматуры (rebar_database.inp) или с помощью пользовательских атрибутов Распознавание форм отдельных объектов армирования.

Настройки распознавания в каталоге арматуры и пользовательских атрибутах

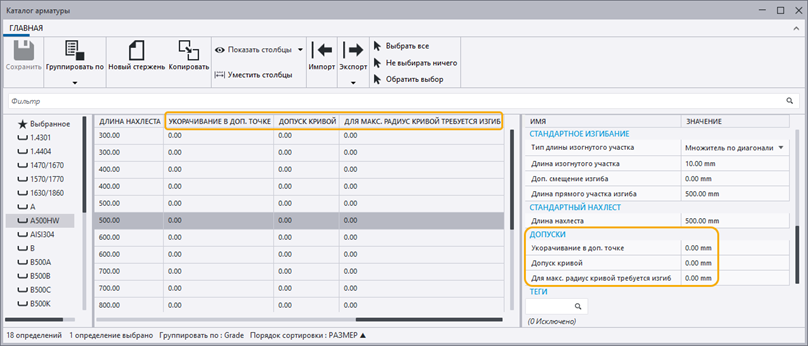

Параметры Укорачивание в доп. точке и Допуск кривой перенесены из диалогового окна Диспетчер форм арматурных стержней (вкладка Допуски) в каталог арматуры. Они также доступны в пользовательских атрибутах Распознавание форм для объектов армирования.

Для макс. радиус кривой требуется изгиб — это новый параметр допуска в каталоге арматуры и в пользовательских атрибутах Распознавание форм, а MAXCURVE — новый параметр в правилах формы гибки в диалоговом окне Диспетчер форм арматурных стержней. Эти настройки можно использовать, чтобы определить, нужно ли согнуть криволинейный сегмент стержня (или изогнутый стержень) перед отправкой на площадку. Если внутренний радиус дуги превышает значение Для макс. радиус кривой требуется изгиб, криволинейный сегмент распознается как прямой участок (или же стержень поставляется прямым).

Новый пользовательский атрибут, Распознавать как прямой стержень (RSR_FORCE_STRAIGHT) также доступен для объектов армирования. С его помощью Tekla Structures может распознавать отдельные объекты армирования как прямые стержни, несмотря на то, что в модели они изогнуты.

Удаленные настройки

Использовавшийся ранее параметр Макс. угол в доп. точке удален из диалогового окна Диспетчер форм арматурных стержней (вкладка Допуски).
Удалены расширенные параметры XS_REBAR_COMBINE_BENDINGS_IN_EVALUATOR и XS_REBAR_USE_POLYCURVES_IN_EVALUATOR.

Другие усовершенствования в Диспетчере форм арматурных стержней

В Диспетчер форм арматурных стержней теперь можно использовать атрибуты шаблонов USAGE и USAGE_VALUE как пользовательские свойства в правилах формы гибки.

Изменения в прикреплении стержней в наборе арматуры

Усовершенствования в автоматическом прикреплении стержней в наборе арматуры к бетонным деталям появились в пакетах обновлений Tekla Structures 2022 SP2 и SP4.
Команды Прикрепить к детали и Открепить от детали были добавлены в контекстное меню модификатора свойств в обновлении Tekla Structures 2022 SP1. С помощью команд можно вручную прикрепить стержни в наборе арматуры, которые пересекают модификатор свойств, к бетонной детали.
Благодаря команде Прикрепить к детали работать с наборами арматуры стало лучше, чем в предыдущих версиях. Раньше к детали были прикреплены только стержни в уже существующих наборах арматуры. Если к набору арматуры впоследствии добавляли дополнительные стержни, для прикрепления добавленных стержней нужно было повторно использовать команду. В версии Tekla Structures 2023 добавленные в набор арматуры стержни прикрепляются автоматически, без повторного запуска команды.

Другие обновления в наборах арматуры

Для стержней в наборах арматуры, имеющих муфты и концевые анкеры, добавлена логика короткой и длинной стороны.

Это усовершенствование появилось в Tekla Structures 2022 SP6.
Более невозможно использовать команду По направляющим с захватками бетонирования или добавить поверхность участка к существующим наборам арматуры на видах бетонирования.

Это изменение появилось в Tekla Structures 2022 SP7.
