Einfache Verknüpfungen über den integrierten Link nach Tekla Tedds

Tekla Structures 2024 ist mit Menübandbefehlen für den Tekla Tedds Integrator ausgestattet, mit dem Sie Tekla Tedds-Berechnungsdokumente mit dem Tekla Structures-Modell verbinden können. Sie können vorhandene Dokumente verknüpfen oder neue Dokumente erstellen. Dann können Sie und andere Tekla Structures-Benutzer diese im Rahmen des BIM-Arbeitsablaufes problemlos ändern oder prüfen. Durch die Integration wird Detailplanern und Ingenieuren manueller Arbeitsaufwand in Tekla Structures abgenommen und dadurch die Produktivität verbessert.

Anmerkung: Die Registerkarte des Menübands Tekla Tedds Integrator wird nur angezeigt, wenn sie vom Administrator in der jeweiligen Umgebung oder Rolle als sichtbar eingestellt wurde. Weitere Informationen finden Sie unter Versionshinweise für Administratoren: Einfache Verknüpfungen über den integrierten Link nach Tekla Tedds.

Mit Tekla Tedds Integrator können Sie beispielsweise prüfen, ob eine einfache Stahlverbindung in einem Tekla Structures-Modell die Bemessung nach Eurocode erfüllt. Mit den Tekla Tedds-Berechnungen können Sie die Bemessung schnell ändern, bis alle Bemessungsprüfungen die Norm erfüllen. Anschließend können Sie die geänderten Bemessung in das Tekla Structures-Modell zurück übertragen und durch automatisches Aktualisieren der Geometrie und Konfiguration der Stahlverbindung die geänderte Bemessung widerspiegeln.

Bei Bemessungen nach Eurocode bezieht Tekla Tedds Integrator eine integrierte automatische Datenübertragung für einfache Stahlverbindungen, Betontragwerk und vorgefertigte Betonelemente mit ein. Bei andere Bauvorschriften zur Tragwerksplanung können Sie eine Berechnung manuell auswählen. In diesem Fall werden keine Daten übertragen. Sie können auch eigene Integrationsverknüpfungen hinzufügen. Weitere Informationen dazu finden Sie unter Tekla Tedds Integrator – Referenz.

Tekla Tedds Integrator unterstützt verschiedene Ebenen der Bemessungsintegration. Die verwendete Verknüpfungsmethode richtet sich dem im Tekla Structures-Modell ausgewählten Tragwerkselement.

Datenverknüpfung: Wenn der Integrator das im Tekla Structures-Modell ausgewählte Tragwerkselement erkennt, wird automatisch die entsprechende Tekla Tedds-Berechnung ausgewählt, und alle passenden und verfügbaren Bemessungsdaten des Modellobjekts wie Geometrie und Material werden automatisch in die Tekla Tedds-Berechnung übertragen. Nach Abschluss der Bemessung wird das Tekla Structures-Modellobjekt entsprechend aktualisiert und die Dokumentation wird mit dem Modellobjekt verknüpft.
Dokumentverknüpfung: Kann der Integrator das im Tekla Structures-Modell ausgewählte Tragwerkselement nicht erkennen, werden Sie aufgefordert, die zum Erstellen der Bemessungsunterlagen zu verwendende Tekla Tedds-Berechnung auszuwählen. Nach Abschluss der Bemessung wird die Dokumentation mit dem Modellobjekt verknüpft.

Registerkarte des Menübands Tekla Tedds in Tekla Structures

Auf der neuen Registerkarte des Menübands Tekla Tedds in Tekla Structures finden Sie Befehle zum Integrieren von Tekla Structures-Modellobjekten und Tekla Tedds-Berechnungen:

Der Tekla Tedds Integrator ist auch als Erweiterung imTekla Warehouse erhältlich. Mit der Erweiterung kann auch in älteren Tekla Structures-Versionen gearbeitet werden.

Anwendung Tekla Tedds

Tekla Tedds ist eine benutzerfreundliche Anwendung, die Ingenieuren verlässlich genaue Berechnungen liefert. Mit Tekla Tedds können Ingenieure Engineering-Entwürfe optimieren, Fehler vermeiden und die Ausgabe professionell präsentieren. Weitere Angaben zu Tekla Tedds finden Sie unter Tekla User Assistance für Tekla Tedds.

Um mit Tekla Tedds Integrator arbeiten zu können, muss die Anwendung Tekla Tedds auf dem Computer installiert sein. Die Anwendung Tekla Tedds muss zum Ausführen der Integrator-Befehle nicht gestartet sein. Durch die Befehle wird Tekla Tedds automatisch gestartet, sobald das erforderlich ist. Weitere Informationen zur Installation von Tekla Tedds finden Sie unter Tekla Tedds – Arbeitsablauf für Installation und Lizenzvergabe.

Tekla Tedds ist separat zu erwerben. Es ist nicht in der Tekla Structures-Lizenz inbegriffen.

So starten Sie die Anwendung Tekla Tedds über Tekla Structures zum Ausführen manueller Arbeiten mit Tekla Tedds:

Klicken Sie im Menüband Tekla Tedds auf Tedds.

Integration von Tekla Tedds starten

Vergewissern Sie sich, dass die Anwendung Tekla Tedds auf dem Computer installiert ist.

Wählen Sie ein Objekt im Tekla Structures-Modell aus.
Klicken Sie auf der Registerkarte des Menübands Tekla Tedds auf Neu.
Je nach Verknüpfungsmethode haben Sie folgende Möglichkeiten:
Datenverknüpfungsmethode

Wenn die statische Kennung des Objekts ermittelt werden kann, wird die Datenverknüpfungsmethode verwendet und die entsprechende Berechnung automatisch gestartet.
- Die geometrische Daten zu Querschnittsform, maßgeblichen Abmessungen, Länge des Bauteils und Material werden automatisch ausgefüllt.

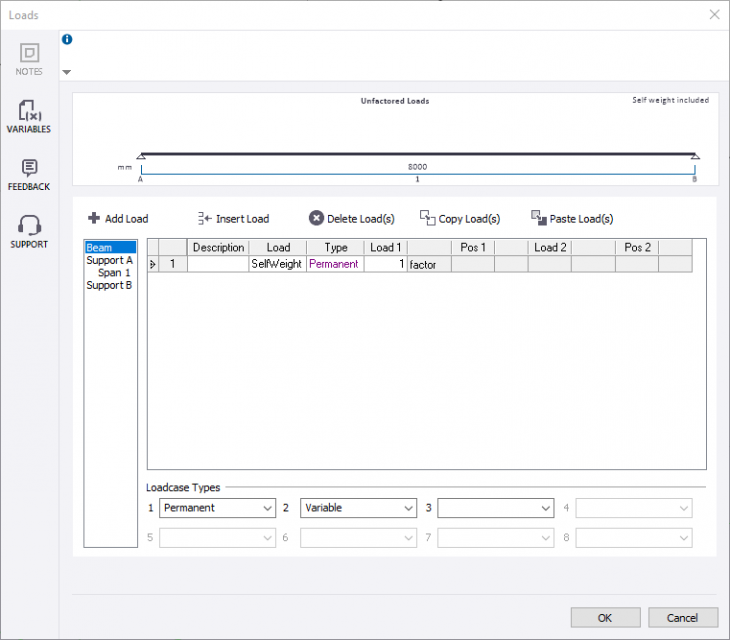

- Einige Daten werden nicht aus Tekla Structures in die Tekla Tedds-Berechnung übertragen. Das gilt beispielsweise für Lasten und Biegemomente (sofern vorhanden), Angaben zur Schlankheit oder zum geltenden nationalen Anhang. Werden aus Tekla Structures keine Werte übertragen, kommen die für die Tekla Tedds-Berechnung geltenden Standardwerte zur Anwendung.
- Nach Abschluss der Tekla Tedds-Bemessungsberechnung klicken Sie zum Abschließen der Bemessung auf Beenden. Es wird ein Dialogfeld eingeblendet, in dem die dokumentierten Ergebnisse der Berechnung gespeichert werden können. Es empfiehlt sich, die Dokumente in einem Unterordner des Tekla Structures-Modellordners zu speichern, damit die Dokumente beispielsweise bei der Arbeit mit Tekla Model Sharing zusammen mit dem Modell übertragen werden.
Dokumentverknüpfungsmethode

Kann der Integrator das Tragwerkselement nicht erkennen, wird die Dokumentverknüpfungsmethode verwendet, bei der Sie zum Auswählen der zu verwendenden Berechnung aufgefordert werden.
- Aus der Liste wählen Sie die gewünschte Berechnung aus und klicken dann auf die Schaltfläche Berechnen. Das Dialogfeld Berechnung wird eingeblendet.

  Bei der Dokumentenverknüpfung werden keine Daten aus Tekla Structures nach Tekla Tedds übertragen. Anstelle der Datenübertragung kommen die für die Tekla Tedds-Berechnung geltenden Standardwerte zur Anwendung.
- Nach Abschluss der Tekla Tedds-Bemessungsberechnung klicken Sie zum Abschließen der Bemessung auf Beenden. Es wird ein Dialogfeld eingeblendet, in dem die dokumentierten Ergebnisse der Berechnung gespeichert werden können. Speichern Sie die Dokumente in einem Unterordner unter dem Modellordner Tekla Structures.

Arbeiten mit Tekla Tedds Integrator

Die Registerkarte des Menübands Tekla Tedds enthält die folgenden Befehle, mit denen Sie den Entwurf auf dem neuesten Stand halten können:


Befehl	Beschreibung
Tedds	Starten Sie die Anwendung Tekla Tedds zum Ausführen manueller Arbeiten mit Tekla Tedds. Tekla Tedds muss zum Ausführen anderer Befehle der Registerkarte des Menübands Tekla Tedds nicht separat gestartet werden. Durch die Befehle wird die Anwendung Tekla Tedds bei Bedarf automatisch gestartet.
Neu	Hiermit erstellen Sie ein neues Tekla Tedds-Dokument für das ausgewählte Modellobjekt. Wenn die statische Kennung des Objekts ermittelt werden kann, wird die entsprechende Berechnung automatisch gestartet. Andernfalls werden Sie aufgefordert, eine Berechnung auszuwählen.
Hinzufügen	Hiermit verbinden Sie ein vorhandenes Tekla Tedds-Dokument (.ted) mit dem ausgewählten Modellobjekt. Das Dialogfeld Tedds-Dokument auswählen wird eingeblendet, damit Sie nach dem zuvor gespeicherten Tekla Tedds-Dokument suchen und es auswählen können.
Aktualisieren	Hiermit aktualisieren Sie das mit dem ausgewählten Modellobjekt verbundene Tekla Tedds-Dokument anhand der aktuellen Daten aus dem Modell, berechnen das Dokument neu und aktualisieren dann das Tekla Structures-Modell anhand der in Tekla Tedds abgeschlossenen Bemessung.
Dokument aktualisieren	Hiermit aktualisieren Sie das mit dem ausgewählten Modellobjekt verbundene Tekla Tedds-Dokument anhand der aktuellen Daten aus dem Tekla Structures-Modell und berechnen das Dokument neu. Aktualisieren Sie nicht das Tekla Structures-Modell.
Modell aktualisieren	Berechnen Sie erneut das mit dem ausgewählten Modellobjekt verbundene Tekla Tedds-Dokument anhand der vorhandenen Bemessungsdaten und aktualisieren Sie dann das Tekla Structures-Modell anhand der in Tekla Tedds abgeschlossenen Bemessung.
Öffnen	Hiermit können Sie das mit dem ausgewählten Tekla Structures-Modellobjekt verbundene Tekla Tedds-Dokument anzeigen und ändern.
Entfernen	Hiermit entfernen Sie ein mit dem ausgewählten Tekla Structures-Modellobjekt verbundenes Tekla Tedds-Dokument. Dabei bezieht sich das Entfernen einzig und allein auf das Entfernen der Verbindung zwischen dem Tekla Structures-Objekt und dem gespeicherten Tekla Tedds-Dokument. Das Dokument bleibt weiterhin am gespeicherten Speicherort erhalten, damit es bei Bedarf mit dem Befehl Hinzufügen wieder hinzugefügt werden kann. Bei Einsatz des Befehls Entfernen wird das BDA des Tedds-Dokuments auf Nein eingestellt.
Projekt	Hiermit senden Sie alle mit dem Modell verbundenen Tekla Tedds-Dokumente an ein neues Projekt in der Anwendung Tekla Tedds. Dadurch wird ein neues Projekt mit allen Tekla Tedds-Berechnungen erstellt, die mit dem aktuell geöffneten Tekla Structures-Modell verbunden sind. Sie können dann mit den Befehlen innerhalb von Tekla Tedds verschiedene Aspekte des Projekts ändern. Sie können beispielsweise die Reihenfolge der Dokumente und die Header der Berechnungen ändern. Mit dem Befehl Projekt speichern wird das Projekt mit allen geänderten Einstellungen gespeichert und für zukünftige Sitzungen der Anwendung Tekla Tedds erhalten.
Werkzeuge – Objekt-Browser	Durch Öffnen eines separaten Dialogfelds können die Eigenschaften des ausgewählten Modellobjekts angezeigt werden. Das ist insbesondere beim Schreiben von eigenen Integrationen von Vorteil.
Werkzeuge – Optionen	Hiermit lassen sich Einstellungen von Tekla Tedds Integrator ändern, z. B. Einstellungen im Zusammenhang mit Protokollen. Im Dialogfeld finden Sie auch Schaltflächen zum Öffnen bestimmter Ordner in Windows Datei-Explorer, z. B. des Ordners mit den gespeicherten Protokolldateien.

Benutzerdefinierte Attribute von Tekla Tedds

Nach Verbinden eines Tekla Tedds-Dokuments mit einem Objekt im Tekla Structures-Modell werden dem Objekt zwei benutzerdefinierte Attribute angefügt.

Tedds-Dokument: Dieses Attribut gibt an, ob das Objekt mit einem Tekla Tedds-Dokument verknüpft ist oder nicht. Das benutzerdefinierte Attribut heißt TEDDS_DOCUMENT und der Wert kann entweder Ja oder Nein sein.

Tedds-Kennung: Dieses Attribut von Tekla Tedds Integrator wird nur ausgefüllt, wenn Sie den Befehl Neu oder Aktualisieren für verwenden ein Objekt ausführen, das durch Datenverknüpfung unterstützt wird. Über das Attribut wird ermittelt, welche Tekla Tedds-Berechnung vom Integrator angewendet werden soll. Das benutzerdefinierte Attribut heißt TEDDS_IDENTITY und der Wert ist der jeweilige Name der statischen Kennung, der durch die Kennungsausgabefunktion des Tekla Tedds Integrator definiert wird.

Tekla Tedds-Darstellung

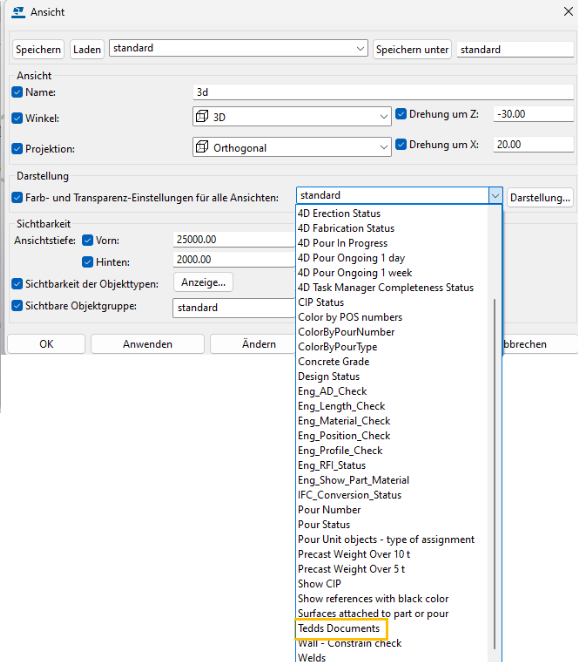

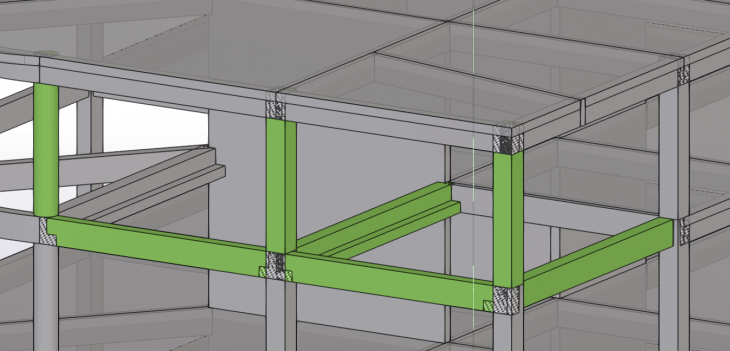

Die Integration von Tekla Tedds bringt eine neue Ansichtsdarstellung für die Arbeit in Tekla Structures mit sich: Tedds Documents. Diese Darstellung erfolgt anhand eines Filters des BDA Tedds Document. Jedes mit diesem Attribut und dem Wert Ja versehene Teil wird grün dargestellt. Alle anderen Teile werden grau dargestellt.
