Die Art und Weise, wie Tekla Structures manuell hinzugefügte leere Bezeichnungen und assoziative Bezeichnungen behandelt, wurde verbessert.

Mit der neuen erweiterten Option XS_SHOW_EMPTY_MARKS gestaltet sich die Bearbeitung der leeren Bezeichnungen und Anmerkungen einfacher und schneller.

Wenn Sie XS_SHOW_EMPTY_MARKS auf TRUE einstellen:

• Tekla Structures erstellt die Bezeichnungen oder Anmerkungen, die keinen Inhalt haben, mit dem Text "Inhalt nicht definiert" und zeigt die folgende Meldung in der Statusleiste an:

  "Bezeichnungen ohne Inhalt wurden erstellt. Das können Sie mit XS_SHOW_EMPTY_MARKS steuern.“

• Sie können dann auf die Bezeichnung oder Anmerkung doppelklicken und den Inhalt im Eigenschaftenbereich hinzufügen.

Wenn Sie XS_SHOW_EMPTY_MARKS auf FALSE einstellen:

• Tekla Structures erstellt die Bezeichnungen, die keinen Inhalt haben, und wählt diese leeren Bezeichnungen in der Zeichnung aus. Die folgende Meldung in der Statusleiste wird angezeigt, wenn diese unsichtbaren Bezeichnungen ohne Inhalt erstellt wurden:

  "Unsichtbare Bezeichnungen ohne Inhalt wurden erstellt - Fügen Sie Elemente hinzu, um den Inhalt zu markieren und klicken Sie auf Ändern."

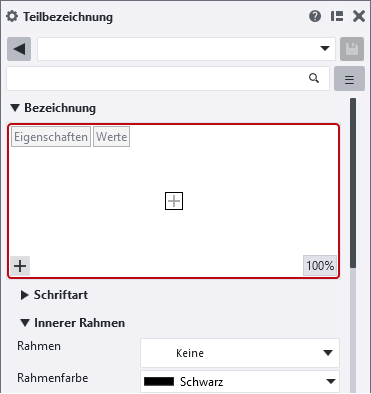

• Wenn nur Bezeichnungen eines Bezeichnungstyps ohne Inhalt erstellt wurden, öffnet sich sofort der Eigenschaftenbereich und zeigt im visuellen Editor an, dass der Inhalt nicht definiert ist, und Sie können den gewünschten Inhalt hinzufügen.



• Wenn Bezeichnungen von zwei oder mehr Bezeichnungstypen ohne Inhalt erstellt wurden:
  • Der Eigenschaftsbereich wird geöffnet, und neben der Pfeiltaste für die Objekttypliste befindet sich ein Ausrufezeichen, das anzeigt, dass die Liste Bezeichnungstypen mit leeren Bezeichnungen enthält.
  • Im Eigenschaftenbereich bleiben alle Bezeichnungen mit leerem Inhalt in der Objekttypenliste sichtbar, so dass Sie jeden Bezeichnungstyp auswählen und bei Bedarf Bezeichnungsinhalte hinzufügen können. Sie können die Bezeichnungen auch ohne Inhalt lassen oder sie löschen.

Diese benutzerspezifische erweiterte Option befindet sich in der Kategorie Zeichnungseigenschaften des Dialogfelds Erweiterte Optionen.

Diese Verbesserung wurde bereits mit der Version Tekla Structures 2023 SP5 eingeführt.
