Weitere Verbesserungen beim Modellieren

Änderungen beim Speichern von Makros

Die von Ihnen erstellten Makros werden jetzt im Modellordner im Ordner \macros\drawings oder \macros\modeling gespeichert, je nachdem, welcher Modus (Zeichnung oder Modellierung) bei der Erstellung der Makros verwendet wurde. Tekla Structures erstellt diese Ordner beim Erstellen von Makros automatisch.

Bisher mussten Sie beim Erstellen eigener Makros den Ordnerpfad Global oder Local auswählen.

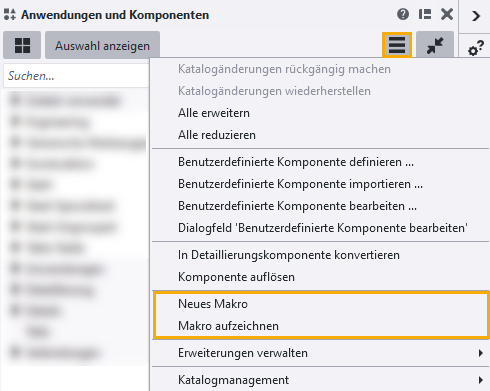

Zum Aufzeichnen eines Makros oder zum Erstellen einer Makrodatei klicken Sie im Katalog Anwendungen und Komponenten auf Auf erweiterte Funktionen zugreifen und wählen Sie entweder Neues Makro oder Makro aufzeichnen aus.

Der Ordner \macros im Modellordner wird über Tekla Model Sharing freigegeben.

Änderung beim Steuern der Sichtbarkeit von Betoniereinheiten im Organizer

Tekla Structures 2022 wurde die Einstellung Betoniereinheiten aktiviert im Organizer eingeführt, die es Ihnen ermöglicht, zu steuern, ob Betoniereinheiten oder Ortbetonbauteile als höchste Ortbeton-Hierarchieebene im Organizer verwendet werden. Die Einstellung Betoniereinheiten aktiviert befindet sich auf der Registerkarte Synchronisation im Organizer Einstellungen.

Mit Tekla Structures 2023 SP1 wurde eine Änderung an dieser Funktion eingeführt. Ab Tekla Structures 2023 SP1 ist für die Nutzung der Einstellung Betoniereinheiten aktiviert die erweiterte Option XS_ENABLE_POUR_MANAGEMENT auf TRUE einzustellen. Beachten Sie, dass wenn die erweiterte Option XS_ENABLE_POUR_MANAGEMENT auf FALSE eingestellt ist, die EinstellungBetoniereinheiten aktiviert im Organizer nicht angezeigt wird und Sie Betoniereinheiten nicht als höchste Ortbeton-Hierarchieebene im Organizer verwenden können.

Bisher war die Einstellung Betoniereinheiten aktiviert im Organizer Einstellungen unabhängig vom Wert der erweiterten Option immer verfügbar.

Aktualisierungen bei Befehlen zum Vergleichen

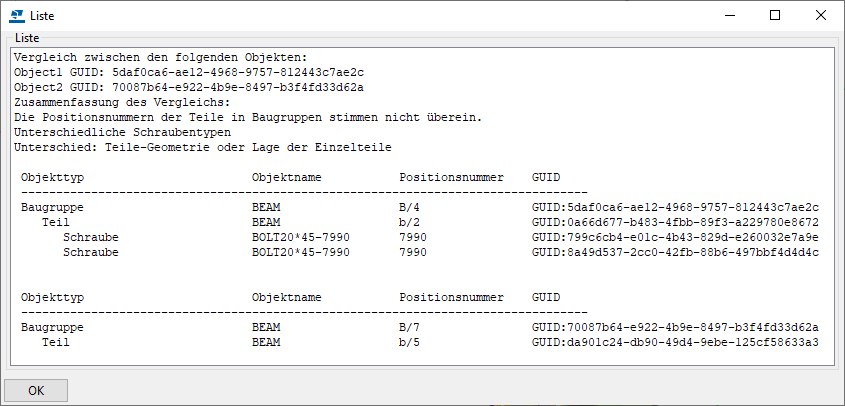

Wenn Sie beim Vergleichen von Teilen, Baugruppen oder Bauteilen den Befehl Teile vergleichen oder Baugruppen vergleichen unter Bearbeiten > Vergleichen oder im Kontextmenü verwenden, zeigt Tekla Structures jetzt eine Liste mit weiteren Angaben zum Vergleich an. Zum Beispiel:

Wenn Sie Zeilen in der Liste auswählen, hebt Tekla Structures die entsprechenden Objekte im Modell hervor, damit Sie die Objekte genauer untersuchen können. Sie können beispielsweise Unterbaugruppen der zuvor verglichenen Baugruppen auswählen und mit dem Befehl Baugruppen vergleichen nun die Unterbaugruppen vergleichen.

Bei Bedarf können Sie die Listenvorlage für den Vergleich nach Bedarf anpassen. Wenn Tekla Structures im Ordner ..\Program Files installiert ist, befindet sich diese Vorlage standardmäßig im Ordner ..\ProgramData\Trimble\Tekla Structures\<version>\Environments\common\system\. Kopieren Sie die Vorlage TS_Report_Assembly_Comparison.rpt in den Projekt- oder Firmenordner, und ändern Sie dann die kopierte Vorlage nach Bedarf.

Bislang wurden die Ergebnisse des Vergleichs ausschließlich in der Statusleiste angezeigt.

Änderungen in nicht linearen Modellobjektkörpern

  • Seit der Version 2021 werden Stahl- und Betonteile in Tekla Structures mit Hilfe von Instanziierung erstellt. Jetzt wird die Instanziierung von Festkörpern auch für spiralförmige Träger (z. B. spiralförmige Stahlträger oder Fertigbetonrampen), erhöhte Bleche und Stahlteile mit Schnitten für Schweißnahtvorbereitungen verwendet. Die Instanziierung verbessert die Erstellungsgeschwindigkeit von Festkörpern beispielsweise beim Öffnen, Positionieren, Übersichtszeichnungen und Exporten von Modellansichten. Der Anwendungsspeicherverbrauch ist auch geringer, wenn ähnliche Teile in mehreren Instanzen im Modell verwendet werden.

  • In Tekla Structures 2024 wurde die Art und Weise verbessert, in der nicht lineare Modellobjekte wie erhöhte Platten erstellt werden. Dadurch ändert sich jetzt beim Öffnen eines mit einer früheren Version von Tekla Structures erstellten Modells gegebenenfalls die Anzahl der Flächen eines Körpers. Bei aus solchen Körpern erstellten Oberflächenobjekten oder Bewehrungsstabsätzen mit Schenkelflächen entstehen gegebenenfalls durch die geänderte Anzahl von Flächen Lücken zwischen den Oberflächenobjekten oder den Schenkelflächen. Da ein automatisches Ausbessern solcher Lücken sich technisch schwierig gestaltet, muss das Problem manuell behoben werden. Zum Füllen der Lücken sind möglicherweise neue Oberflächenobjekte oder Schenkelflächen zu erstellen.
