Mit Tekla Structures 2024 wird eine neue Fangoption eingeführt: Fang Parallelpunkte. Sie können jetzt Punkte fangen, die parallel zu Rasterlinien, Teilreferenzlinien und den Kantenlinien vorhandener Objekte oder Referenzobjekte liegen. Parallelpunkte fangen funktioniert sowohl im Modellierungs- als auch im Zeichnungsmodus.

Den Schalter Fang Parallelpunkte können Sie beispielsweise in folgenden Fällen nutzen:

• beim Modellieren neuer Teile oder Tragwerke, die parallel zu einem vorhandenen Tragwerk oder einer Rasterlinie liegen, z. B. Streifenfundamente oder Wände;

• beim Modellieren von Teilen, bei denen Sie den Abstand zwischen dem parallel liegenden Referenzteil und dem zu erstellenden Teil kennen;

• bei Schneiden von Polygonformen, die parallel zu Kantenlinien unregelmäßiger Formen verlaufen.

So können Sie Parallelpunkte fangen:

1. Aktivieren Sie den Fangschalter Fang Parallelpunkte in der Symbolleiste Fangfunktionen.



2. Führen Sie einen Befehl aus, für den Punkte gepickt werden müssen.

   Beginnen Sie beispielsweise mit dem Erstellen eines Trägers.

3. Picken Sie im Modell den Startpunkt.

   Alternativ dazu können Sie einen temporären Referenzpunkt picken. Dazu halten Sie die Taste Strg gedrückt und picken dann einen Punkt als Referenzpunkt.

   Beim Picken eines Punktes auf einer Linie gibt Tekla Structures einen Versatzwert von 500 mm in orthogonaler Richtung aus. Sie können einen anderen numerischen Abstand eingeben oder die Maus bewegen, um den Abstand zum Parallelpunkt zu definieren.

4. Platzieren Sie den Mauszeiger auf einer Linie oder Kante, die als Grundlage für den Parallelfang dienen soll und bewegen Sie den Mauszeiger entlang der Linie oder Kante in die gewünschte Richtung. Belassen Sie den Mauszeiger in der Nähe der Linie oder Kante.

   Tekla Structures zeigt das Parallelfangsymbol und mit einer grünen, gestrichelten Linie Abhängigkeit zwischen dem ausgewählten Punkt und dem Parallelpunkt an.



   Wenn Sie den Mauszeiger über die Linie oder Kante hinaus weiter in Richtung bewegen, folgt der Parallelfang der Verlängerung der Linie oder der Kante.



5. Nun picken Sie die restlichen Punkte oder geben einen Abstand über die Tastatur ein und drücken die Eingabetaste.

   Wenn Sie zuvor einen temporären Referenzpunkt gepickt haben, können Sie alternativ dazu den Startpunkt picken.

Beachten Sie, dass der neue Fangschalter Fang Parallelpunkte eine geringere Fangpriorität als die Fangschalter Fang Endpunkt, Fang Mittelpunkt, Fang Lot und Fang Schnittpunkt hat.

Sie können auch mit dem Schalter Fang Parallelpunkte - Übergeordnet die anderen Fangschaltereinstellungen vorübergehend aufheben.

Sie können jetzt in der 3D-Modellansicht mit den Fangschaltern Fang Lot oder Fang Schnittpunkt Objektseiten fangen.

Beachten Sie, dass Objektseiten nur gefangen werden können, wenn das Rendern von Teilen auf Gerenderte Teile/Komponenten gerendert/Referenzen gerendert eingestellt ist.

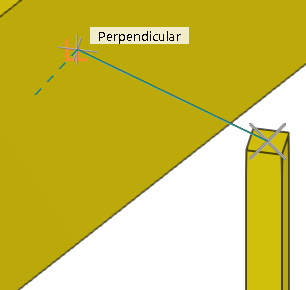

• Bei aktiviertem Fangschalter Fang Lot können Sie einen sich senkrecht auf der Objektseite befindenden Punkt fangen. Bisher konnten nur senkrechte Punkte auf einer Linie gefangen werden.

  Wird der Fangschalter Fang Lot als einziger Fangschalter aktiviert, findet Tekla Structures den Fangpunkt auch, wenn sich der Mauszeiger weit von der entsprechenden Position entfernt befindet. Sind weitere Fangschalter aktiviert, findet Tekla Structures den senkrechten Fangpunkt nur, wenn sich Mauszeiger in der Nähe der richtigen Position befindet.





  Wenn sich zu Beginn des Pickens von Punkten der erste gepickte Punkt vor der Objektseite und innerhalb der Objektseitengrenzen befindet, wird der senkrechte Punkt auf die Objektseite projektiert. Liegt der erste gepickte Punkt außerhalb der Objektseitengrenzen, wird der senkrechte Punkt senkrecht auf die Objektseitenebene und nicht auf die Objektseite projektiert.

• Bei aktiviertem Fangschalter Fang Schnittpunkt kann der Schnittpunkt einer Objektseite mit einem Punkt auf einer Teilkante, einer Konstruktionslinie oder einer Rasterlinie gefangen werden.
