Collegamento integrato a Tekla Tedds per connessioni semplici

Tekla Structures 2024 fornisce comandi della ribbon per Tekla Tedds Integrator che consentono di collegare i documenti di calcolo Tekla Tedds al modello Tekla Structures. È possibile collegare documenti esistenti o creare nuovi documenti, che l'utente o altri utenti di Tekla Structures possono modificare o rivedere facilmente durante il workflow BIM. L'integrazione riduce la quantità di lavoro manuale che il progettista o l'ingegnere deve intraprendere in Tekla Structures, migliorando di conseguenza la produttività.

Nota: La scheda della ribbon di Tekla Tedds Integrator viene visualizzata solo se è stata impostata come visibile nell'ambiente o nel ruolo dall'amministratore. Per ulteriori informazioni, vedere Release notes dell'amministratore: Collegamento integrato a Tekla Tedds per connessioni semplici.

Ad esempio, utilizzando Tekla Tedds Integrator è possibile verificare che una semplice connessione in acciaio in un modello Tekla Structures sia conforme alla progettazione Eurocodice. È possibile modificare rapidamente il progetto utilizzando i calcoli Tekla Tedds fino a quando non sono soddisfatte tutte le verifiche di progetto conformi al codice. È quindi possibile riportare il progetto modificato nel modello Tekla Structures e aggiornare automaticamente la geometria e la configurazione della connessione in acciaio per riflettere il progetto modificato.

Quando si utilizza la progettazione conforme all'Eurocodice, Tekla Tedds Integrator include il trasferimento automatico dei dati per le connessioni semplici in acciaio, il calcestruzzo strutturale e gli elementi prefabbricati in calcestruzzo. Per altri codici di progetto strutturale, è possibile selezionare manualmente il calcolo da utilizzare, nel qual caso non vengono trasferiti dati. È inoltre possibile aggiungere i propri collegamenti di integrazione; per maggiori dettagli su come realizzare questo obiettivo, consultare la Guida di riferimento di Tekla Tedds Integrator.

Tekla Tedds Integrator supporta diversi livelli di integrazione di progetto. Il metodo di collegamento utilizzato dipende dall'elemento strutturale selezionato nel modello Tekla Structures.

Collegamento dati: se l'integratore è in grado di identificare l'elemento strutturale selezionato nel modello Tekla Structures, verrà automaticamente selezionato il calcolo Tekla Tedds appropriato e tutte le informazioni di progetto disponibili nell'oggetto del modello, come geometria e materiale, verranno automaticamente trasferiti al calcolo Tekla Tedds. Una volta completato il progetto, l'oggetto modello di Tekla Structures sarà aggiornato in modo appropriato e la documentazione sarà collegata all'oggetto del modello.
Collegamento di documenti: se l'integratore non è in grado di identificare l'elemento strutturale selezionato nel modello Tekla Structures, verrà chiesto di scegliere quale calcolo Tekla Tedds utilizzare per creare la documentazione di progetto. Una volta completato il progetto, la documentazione verrà quindi collegata all'oggetto del modello.

Scheda della ribbon Tekla Tedds in Tekla Structures

La nuova scheda della ribbon Tekla Tedds in Tekla Structures fornisce comandi per l'integrazione degli oggetti del modello di Tekla Structures e i calcoli Tekla Tedds:

Tekla Tedds Integrator è disponibile anche come estensione in Tekla Warehouse ed è possibile utilizzare l'estensione con le versioni precedenti di Tekla Structures.

Applicazione Tekla Tedds

Tekla Tedds è un'applicazione di facile utilizzo su cui gli ingegneri possono fare affidamento per calcoli accurati. Con Tekla Tedds, gli ingegneri possono semplificare la progettazione ingegneristica, evitare errori e presentare l'output in modo professionale. Per ulteriori informazioni su Tekla Tedds, vedere Tekla User Assistance per Tekla Tedds.

Per utilizzare Tekla Tedds Integrator, è necessario che l'applicazione Tekla Tedds sia installata sul computer in uso. Non è necessario avviare l'applicazione Tekla Tedds per utilizzare i comandi dell'integratore; Tekla Tedds verrà avviato automaticamente quando necessario. Per ulteriori informazioni sull'installazione di Tekla Tedds, vedere Flusso di lavoro licenze e installazione di Tekla Tedds.

Tekla Tedds deve essere acquistato separatamente, non è incluso nella licenza di Tekla Structures.

Per avviare l'applicazione Tekla Tedds da Tekla Structures per eseguire alcune operazioni manuali con Tekla Tedds:

Nella ribbon Tekla Tedds cliccare su Tedds.

Avvio dell'integrazione di Tekla Tedds

Assicurarsi che l'applicazione Tekla Tedds sia installata sul computer.

Selezionare un oggetto nel modello Tekla Structures.
Nella scheda della ribbon Tekla Tedds cliccare su Nuovo.
Eseguire una delle seguenti operazioni, a seconda del metodo di collegamento:
Metodo di collegamento dati

Se è possibile determinare l'identità strutturale dell'oggetto, verrà utilizzato il metodo di collegamento dati e il calcolo appropriato verrà avviato automaticamente.
- Le informazioni geometriche relative alla sagoma della sezione, alle quote determinanti, alla lunghezza degli elementi e al materiale verranno compilate automaticamente.
- Alcune informazioni non vengono trasferite da Tekla Structures al calcolo Tekla Tedds, come carichi e momenti flettenti (ove applicabile), informazioni sulla sottigliezza o l'allegato nazionale da utilizzare. Laddove i valori non vengono trasferiti da Tekla Structures, verranno inseriti i valori di default applicabili per il calcolo Tekla Tedds.
- Una volta completato il calcolo del progetto Tekla Tedds, cliccare sul pulsante Fine per completare il progetto. Verrà visualizzata una finestra di dialogo in cui è possibile salvare i risultati documentati del calcolo. Si consiglia di salvare i documenti in una sottocartella della cartella modello di Tekla Structures, in modo da garantire che i documenti vengano trasferiti con il modello, ad esempio, quando si utilizza Tekla Model Sharing.
Metodo di collegamento documenti

Se l'integratore non è in grado di identificare l'elemento strutturale, verrà utilizzato il metodo di collegamento documenti e verrà chiesto di scegliere quale calcolo utilizzare.

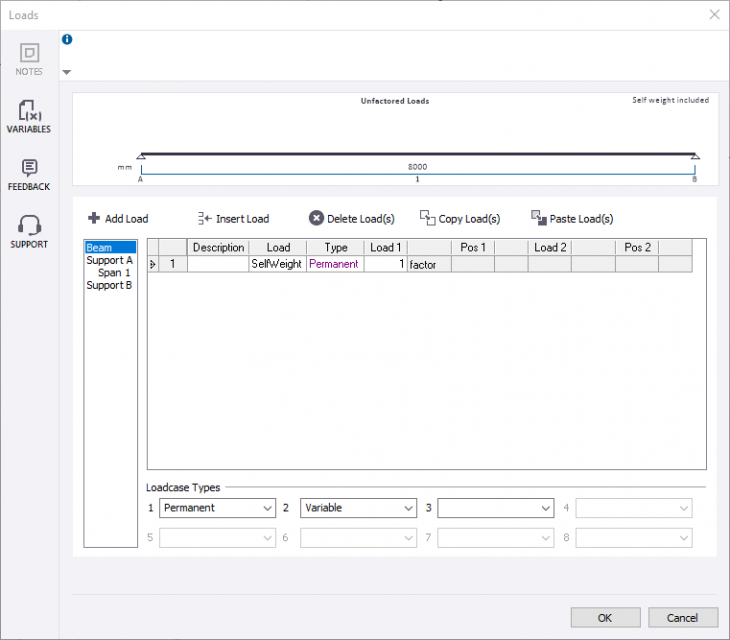

- Dalla lista selezionare il calcolo richiesto, quindi cliccare sul pulsante Calcola. Verrà visualizzata la finestra di dialogo del calcolo.

  Per il collegamento dei documenti, non vengono trasferite informazioni da Tekla Structures a Tekla Tedds. Invece del trasferimento delle informazioni, verranno compilati i valori di default applicabili per il calcolo Tekla Tedds.
- Una volta completato il calcolo del progetto Tekla Tedds, cliccare sul pulsante Fine per completare il progetto. Verrà visualizzata una finestra di dialogo in cui è possibile salvare i risultati documentati del calcolo. Salvare i documenti in una sottocartella all'interno della cartella modello Tekla Structures.

Utilizzo di Tekla Tedds Integrator

La scheda della ribbon Tekla Tedds contiene i seguenti comandi per mantenere aggiornato il progetto:


Comando	Descrizione
Tedds	Avviare l'applicazione Tekla Tedds per eseguire alcune operazioni manuali con Tekla Tedds. Non è necessario avviare Tekla Tedds separatamente per utilizzare gli altri comandi della ribbon Tekla Tedds, questi comandi avvieranno automaticamente l'applicazione Tekla Tedds quando sarà necessario.
Nuovo	Crea un nuovo documento Tekla Tedds per l'oggetto del modello selezionato. Se è possibile determinare l'identità strutturale dell'oggetto, il calcolo appropriato si avvia automaticamente. Altrimenti ti verrà chiesto di selezionare un calcolo.
Aggiungi	Collega un documento Tekla Tedds esistente (.ted) all'oggetto del modello selezionato. Verrà visualizzata la finestra di dialogo Seleziona documento Tedds che consente di cercare e selezionare qualsiasi documento Tekla Tedds salvato in precedenza.
Aggiorna	Aggiorna il documento Tekla Tedds collegato all'oggetto del modello selezionato con i dati correnti del modello Tekla Structures, ricalcola il documento e aggiorna il modello dal progetto Tekla Tedds completato.
Aggiorna docum.	Aggiorna il documento Tekla Tedds collegato all'oggetto del modello selezionato con i dati correnti del modello Tekla Structures e ricalcola il documento. Non aggiorna il modello Tekla Structures.
Aggiorna modello	Ricalcola il documento Tekla Tedds collegato all'oggetto del modello selezionato utilizzando i dati di progettazione esistenti e aggiorna il modello Tekla Structures dal progetto Tekla Tedds completato.
Apri	Visualizza e modifica un documento Tekla Tedds collegato all'oggetto dell'oggetto del modello Tekla Structures selezionato.
Rimuovi	Rimuove un documento Tekla Tedds collegato all'oggetto del modello Tekla Structures selezionato. In questo caso, rimuovere significa semplicemente eliminare l'associazione tra l'oggetto Tekla Structures e il documento Tekla Tedds salvato. Il documento viene comunque conservato nella posizione salvata, in modo da poter essere aggiunto nuovamente se necessario utilizzando il comando Aggiungi. Se viene utilizzato il comando Rimuovi, l'UDA del Documento Tedds verrà impostato su No.
Progetto	Invia tutti i documenti di Tekla Tedds collegati al modello a un nuovo progetto nell'applicazione Tekla Tedds. In questo modo viene creato un nuovo progetto che include tutti i calcoli Tekla Tedds associati al modello Tekla Structures attualmente aperto. È quindi possibile utilizzare i comandi all'interno di Tekla Tedds per modificare vari aspetti del progetto. È possibile modificare l'ordine della documentazione, nonché, ad esempio, le intestazioni dei calcoli. Utilizzare il comando Salva progetto per mantenere il progetto salvato con le impostazioni modificate e disponibile per le sessioni future dell'applicazione Tekla Tedds.
Strumenti - Browser oggetti	Apre una finestra di dialogo separata che consente di visualizzare le proprietà dell'oggetto modello selezionato. Ciò è particolarmente utile quando si scrivono le proprie integrazioni.
Strumenti - Opzioni	Modifica le impostazioni di Tekla Tedds Integrator, come le impostazioni relative ai log. La finestra di dialogo contiene anche i pulsanti per aprire alcune cartelle di Esplora file di Windows, come la cartella in cui sono memorizzati i file di log.

Attributi utente di Tekla Tedds

Dopo che un documento Tekla Tedds è stato collegato a un oggetto nel modello Tekla Structures, l'oggetto otterrà due attributi utente.

Documento Tedds: questo attributo indica se un documento Tekla Tedds è associato o meno a un oggetto. Il nome dell'attributo utente è TEDDS_DOCUMENT e il valore è Sì o No.

Tedds Identity: questo attributo di Tekla Tedds Integrator viene compilato solo quando si utilizzano i comandi Nuovo o Aggiorna per un oggetto supportato dal collegamento dati. L'attributo individua quale calcolo Tekla Tedds deve essere utilizzato dall'integratore. Il nome dell'attributo utente è TEDDS_IDENTITY e il valore è un nome di identità strutturale come definito dalla funzione del fornitore di identità di Tekla Tedds Integrator.

Rappresentazione di Tekla Tedds

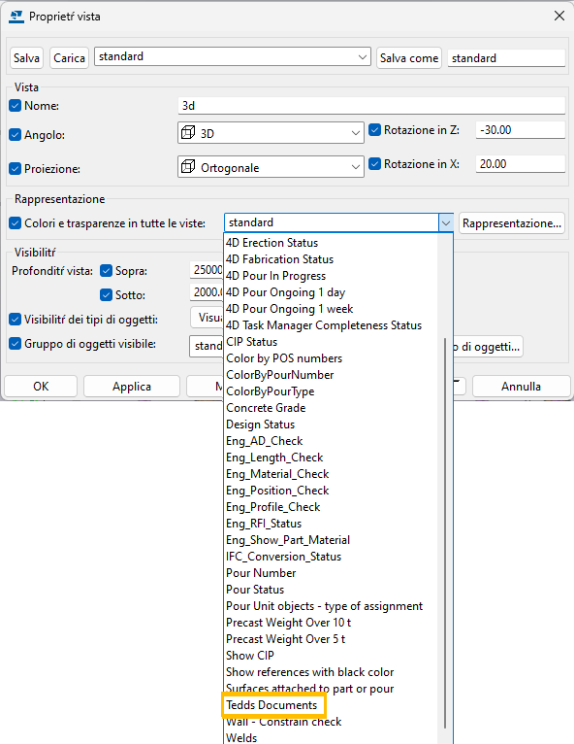

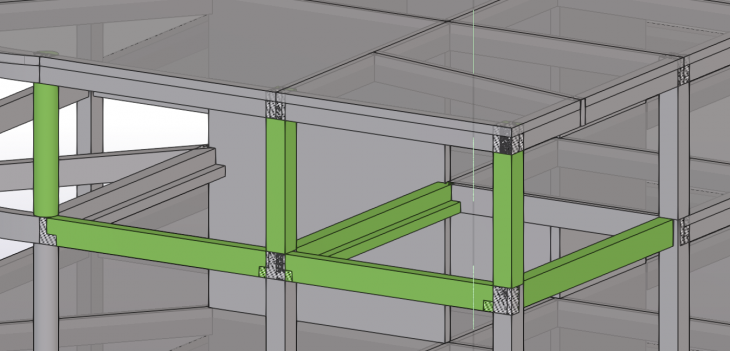

L'integrazione di Tekla Tedds viene fornita con una nuova rappresentazione della vista da utilizzare all'interno di Tekla Structures denominata Documenti Tedds. Questa rappresentazione utilizza un filtro basato sull'UDA del Documento Tedds. Qualsiasi parte con questo attributo con il valore Sì sarà colorata in verde. Tutte le altre parti saranno colorate in grigio.
