Neue Option für Schriftgrößenmetrik zum Drucken und Exportieren von Zeichnungen: CAP-Schriftgröße

Die CAP-Schriftgröße kann jetzt als Schriftgrößenmetrik in Tekla Structures-Zeichnungen verwendet werden. Zudem lässt sich die Schriftgröße in zeichnungsbezogenen Inhalten wie Drucken und Exporten besser bestimmen.

Normalerweise richtet sich die Texthöhe in Tekla Structures-Zeichnungen ausschließlich nach der Schriftgrößenmetrik „em“ (Punktgröße). Bei einigen Projekten ist die Höhe des Textes jedoch anhand anderer technischer Standards mit der CAP-Schriftgröße zu bestimmen. Die CAP-Schriftgröße stellt die Höhe eines Großbuchstabens genauer dar als die em-Schriftgröße.

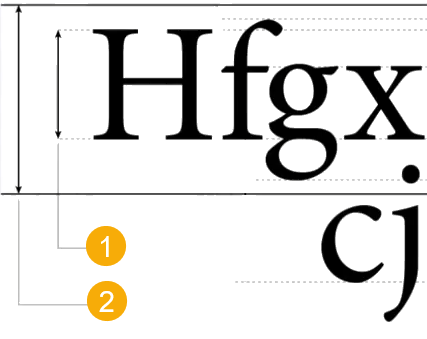

(1) CAP-Schriftgröße

(2) Punktgröße (em-Schriftgröße)

Mit der neuen erweiterten Option XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT können Sie die Schriftgröße in Zeichnungen bestimmen. Diese modellspezifische erweiterte Option befindet sich in der Kategorie Zeichnungseigenschaften im Dialogfeld Erweiterte Optionen.

Wird diese erweiterte Option auf TRUE eingestellt, entsprechen die beim Exportieren von Zeichnungen (nach DGN, DWG und DXF) und Drucken (Papier, Plotdateien, PDF) verwendete CAP-Schriftgröße und die Schriftgröße der Höhe der Großbuchstaben einer bestimmten Schriftart. Bei Einsatz der CAP-Schriftgröße bleibt die Schriftgröße in der Tekla Structures-Zeichnung dieselbe wie beim Öffnen der Zeichnung in Autodesk AutoCAD oder Bentley MicroStation oder beim Drucken in Papier- oder als PDF-Format.
Wird diese erweiterte Option auf FALSE eingestellt, wird die em-Schriftgröße verwendet. Bei Einsatz der em-Schriftgröße wird beispielsweise beim Exportieren der Zeichnung aus Tekla Structures in eine DWG-Datei die Schriftgröße von einer Einheit in eine andere konvertiert (von em- nach CAP-Schriftgröße) und dadurch oftmals fehlerhaft.
Standardmäßig ist der Wert FALSE eingestellt und muss gegebenenfalls für Ihre Umgebung oder bei einigen Projekten auf TRUE geändert werden.

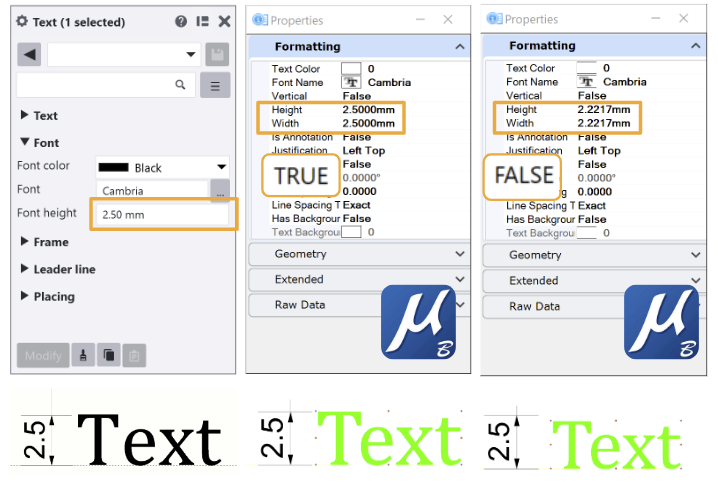

In der nachstehenden Abbildung werden die unterschiedlichen Schrifthöhen einer exportierten DWG-Datei für die Fälle dargestellt, in denen die erweiterte Option auf TRUE (für CAP-Schriftgröße) oder auf FALSE (für em-Schriftgröße) eingestellt ist:

Schriftgröße in Zeichnungsvorlagen

Die geänderte Schriftartmetrik wird nicht automatisch auf vorhandene Vorlagen angewendet. Auf Texte in mit dem Vorlagen-Editor über Zeichnungsvorlagen erstellten Zeichnungen hat die erweiterte Option XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT keinen direkten Einfluss. Das liegt an der gegebenenfalls durch die Änderung der Schriftgröße entstehenden Überlappungen in den Feldern der Vorlage.

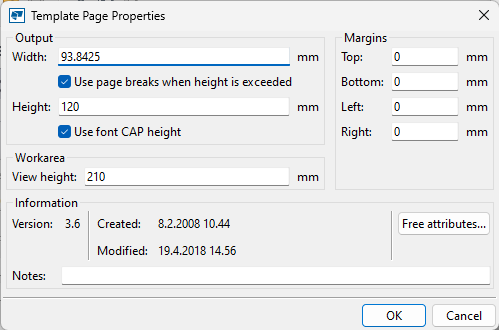

Zum Anwenden der CAP-Schriftgröße auf eine bestimmte Zeichnungsvorlage wählen Sie in den Seiteneigenschaften der jeweiligen Vorlage die Option CAP-Schriftgröße verwenden aus und passen dann gegebenenfalls den Vorlageninhalt durch Korrektur der überlappenden Felder an.
Beim Erstellen einer neuen Zeichnungsvorlage richtet sich die Voreinstellung der Option CAP-Schriftgröße verwenden danach, wie der Vorlagen-Editor gestartet wurde:
- Beim Starten des Vorlagen-Editors innerhalb von Tekla Structures aus dem Menü Datei heraus und beim Bearbeiten eines Zeichnungslayouts übernimmt der Vorlagen-Editor die Einstellung XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT.

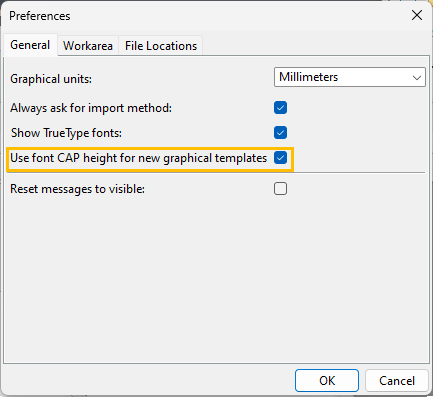

- Beim Starten des Vorlagen-Editors außerhalb von Tekla Structures über das Menü Start von Microsoft Windows wird die Option durch die Voreinstellungen des Vorlagen-Editors gesteuert. Dasselbe gilt, wenn Sie das Kontrollkästchen CAP-Schriftgröße für neue grafische Vorlagen verwenden aktiviert haben:

Anmerkung:

Die Version der Vorlagendatei wurde zum Aktivieren der neuen CAP-Schriftgrößeneinheit heraufgesetzt. Dadurch können die damit neu erstellten oder bearbeiteten Vorlagen nicht mehr in älteren Versionen von Tekla Structures verwendet werden.

Anmerkung:

Bei vorhandenen Vorlagen alter Versionen ist die Option CAP-Schriftgröße verwenden nicht standardmäßig aktiviert. Zum Arbeiten mit der CAP-Schriftgröße in einer alten Vorlage öffnen Sie die Vorlage zur Bearbeitung, aktivieren in den Seiteneigenschaften das Kontrollkästchen CAP-Schriftgröße verwenden und speichern die Vorlage.
