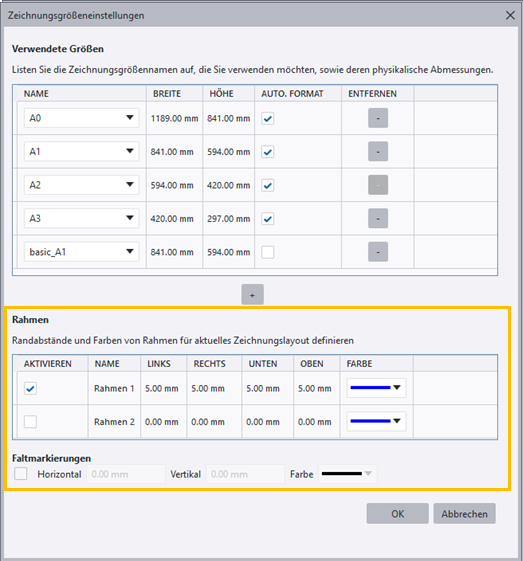

Farbpaletten öffnen Sie folgendermaßen:

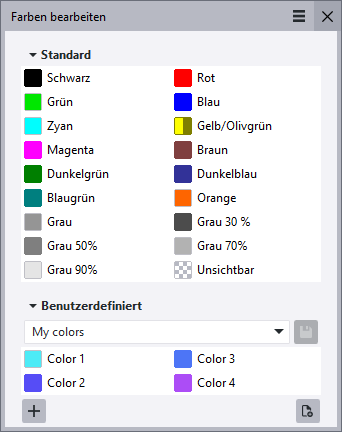

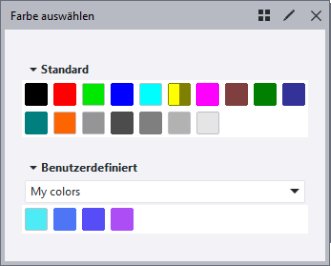

• Klicken Sie im Zeichenmodus im Menü Datei auf Editoren > Farbpaletten-Editor. Hier können Sie benutzerdefinierte Farben bearbeiten oder hinzufügen.



  Zum Wechseln zwischen den Anzeigemodi klicken Sie auf die Schaltfläche / . Im Listenmodus werden auch die Namen der neuen benutzerdefinierten Farben angezeigt.

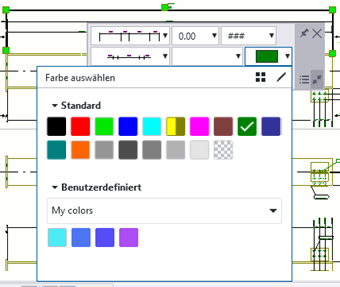

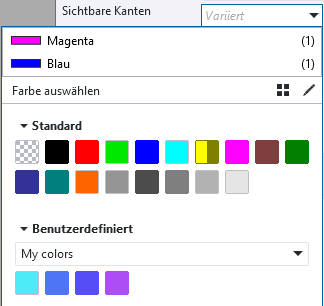

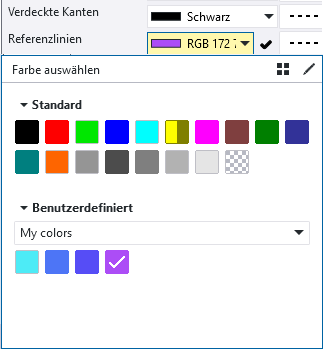

• Klicken Sie im Eigenschaftenbereich für Zeichnungsobjekte auf ein Feld für Farbeinstellungen. Hier können Sie Farben aus den verfügbaren Paletten auswählen. Zum Öffnen des Modus für Farbbearbeitung klicken Sie oben auf die Schaltfläche Farben bearbeiten.

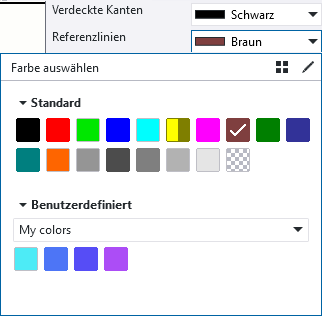

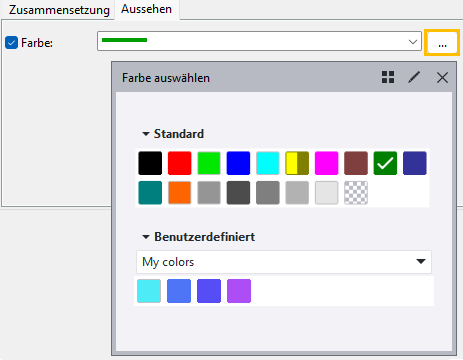

• Im Dialogfeld für ein Zeichnungsobjekt auf Zeichnungs- oder Ansichtsebene klicken Sie neben der jeweiligen Farbeinstellung auf die neue Auswahlschaltfläche . Hier können Sie Farben aus den verfügbaren Paletten auswählen. Zum Öffnen des Modus für Farbbearbeitung klicken Sie oben auf die Schaltfläche Farben bearbeiten.



• In der kontextabhängigen Symbolleiste des jeweiligen Zeichnungsobjekts klicken Sie auf das Feld Farbeinstellung. Hier können Sie die Farben aus den verfügbaren Paletten auswählen. Zum Öffnen des Modus für benutzerdefinierte Farbbearbeitung klicken Sie oben auf die Schaltfläche Farben bearbeiten.



• Klicken Sie im Dialogfeld Zeichnungen drucken auf der Registerkarte Linieneigenschaften auf . Die Farbpalette wird auch angezeigt, wenn Sie B.-def. als Ausgabefarboption auswählen. Hier können Sie Farben aus den verfügbaren Paletten auswählen. Zum Öffnen des Modus für benutzerdefinierte Farbbearbeitung klicken Sie oben auf die Schaltfläche Farben bearbeiten.



• Für Eckschnitte gelten standardmäßig folgende Linieneinstellungen: Im Menü Datei klicken Sie auf Einstellungen > Optionen > Zeichnungsobjekte und auf die neue Auswahlschaltfläche neben der Eckschnitteinstellung Linienfarbe . Hier können Sie Farben aus den verfügbaren Paletten auswählen. Zum Öffnen des Modus für benutzerdefinierte Farbbearbeitung klicken Sie oben auf die Schaltfläche Farben bearbeiten.

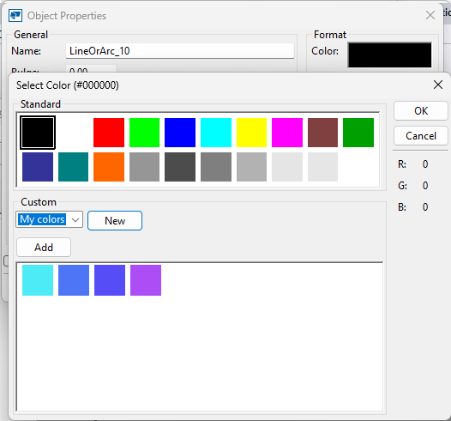

• Zum Anzeigen der Objekteigenschaften doppelklicken Sie in einer Vorlage des Vorlagen-Editors auf ein Form- oder Textobjekt und dann auf eine Farbe. Hier können Sie Farben auswählen und hinzufügen.



Öffnen Sie den Farbpaletten-Editor:

• Klicken Sie im Zeichenmodus im Menü Datei auf Editoren > Farbpaletten-Editor.

Farbe hinzufügen:

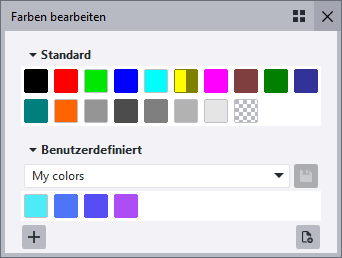

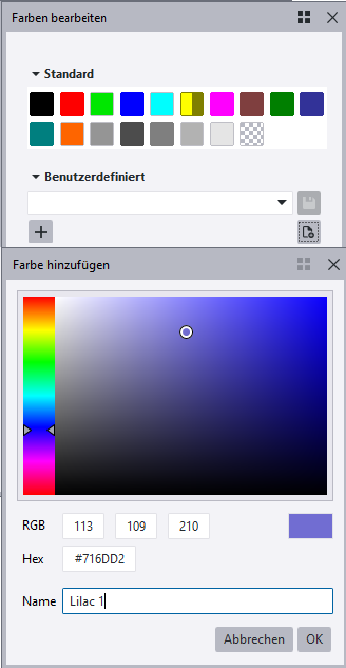

• Klicken Sie im Bearbeitungsmodus auf die Schaltfläche Neue benutzerdefinierte Farbe hinzufügen. Im eingeblendeten Dialogfeld Farbe hinzufügen wählen über die Farbschieberegler auf der linken Seite die gewünschte Farbe und picken dann im Farbbereich den gewünschten Farbton. Alternativ dazu können Sie auch genaue RGB- oder HEX-Werte eingeben. Wenn Sie möchten, können Sie der Farbe auch einen Namen geben. Klicken Sie damit fertig sind, klicken Sie auf OK.

Tekla Structures fügt die Farbe im Dialogfeld Farbpalette im Abschnitt B.-def. hinzu. Der Farbname wird angezeigt, sobald Sie mit dem Mauszeiger in der Farbpalette über die benutzerdefinierte Farbe fahren. Auf die gleiche Weise können Sie alle gewünschten Farben hinzufügen. Abschließend speichern Sie die hinzugefügten Farben in einer Palette, damit sie auch wirklich beibehalten wird.

• Zum Speichern der im Bearbeitungsmodus unter dem Abschnitt B.-def. der Palette hinzugefügten benutzerdefinierten Farben geben Sie im Feld B.-def. einen Namen für die Farbpalettendatei ein und klicken auf Speichern.



Die Farbpalettendateien werden im Format *.ColorPalette.xml im Ordner \attributes des aktuellen Modellordners gespeichert. Sie können beliebig viele Farbpalettendateien speichern und diese zur gemeinsamen Nutzung auch in den Firmen- und Projektordnern ablegen.

Die gespeicherten Farbpaletten stehen für alle Arten von Zeichnungsobjekten auf allen Ebenen der Zeichnungseigenschaften, beim Drucken und für Vorlagen im Vorlageneditor zur Verfügung.

Die in Zeichnungsobjekten verwendeten benutzerdefinierten Farben werden in der Zeichnungsdatenbank und die in den Einstellungsdateien auf Zeichnungs-, Ansichts- oder Objektebene verwendeten benutzerdefinierten Farben in den Einstellungsdateien gespeichert. Somit wirkt sich das Entfernen einer in einem Zeichnungsobjekt verwendeten benutzerdefinierten Farbe aus der Farbpalette nicht auf Zeichnungen oder die gespeicherten Farbpalettendateien aus.

In Paletten können Sie Farben bearbeiten oder unnötige Farben entfernen.

• Zum Entfernen einer Farbe im Bearbeitungsmodus öffnen Sie eine Farbpalette, klicken auf die Farbe in der Palette und drücken auf der Tastatur die Taste Entf oder klicken mit der rechten Maustaste auf die Farbe und dann auf Löschen.

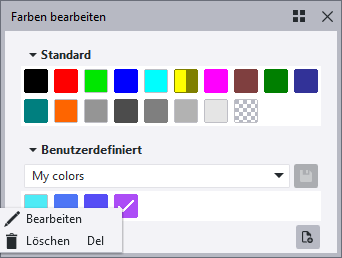

• Zum Bearbeiten einer Farbe klicken Sie in der Palette mit der rechten Maustaste auf die Farbe und dann auf Bearbeiten.

Bei geänderten Paletten wird der Palettenname mit einem Sternchen (*) versehen und der Name kursiv angezeigt, zum Beispiel Meine Farben*. Klicken Sie anschließend auf Speichern.

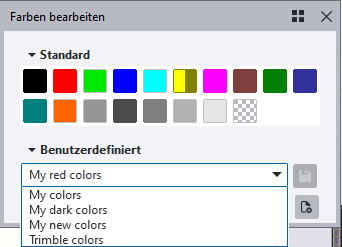

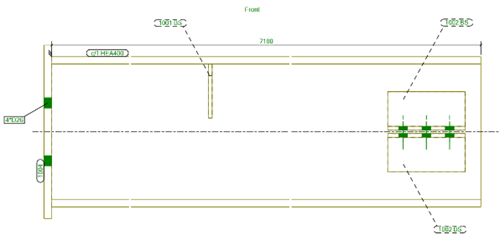

• Um einem Zeichnungsobjekt eine benutzerdefinierte Farbe zuzuweisen, klicken Sie auf eine Farbeinstellung in einem Eigenschaftenbereich für Zeichnungsobjekte oder auf die Auswahlschaltfläche in einem Dialogfeld für Zeichnungsobjekteigenschaften, wählen eine gespeicherte Farbpalette aus der Liste B.-def. aus und klicken dann in der Palette auf eine benutzerdefinierte Farbe. Abschließend klicken Sie in den Eigenschaften auf Ändern, damit die Änderungen angewendet werden.



• Für die Verwendung derselben benutzerdefinierten Farbe für mehrere Objekte wählen Sie bei geöffnetem Eigenschaftenbereich die Objekte in der Zeichnung aus. Wird im Feld Farbe der Wert Variiert angezeigt, weichen die Farben voneinander ab. Die Farben der Objekte werden daraufhin aufgeführt. Aus der Palette wählen Sie die gewünschte Farbe aus und klicken auf Ändern.



• Bei benutzerdefinierten Farben mit Namen werden diese im Listenmodus angezeigt:



Tekla Structures 2024 bietet neue Optionen zum präzisen Erstellen der erforderlichen Ausgabe. Auf der Registerkarte Linieneigenschaften können Sie nun Folgendes tun:

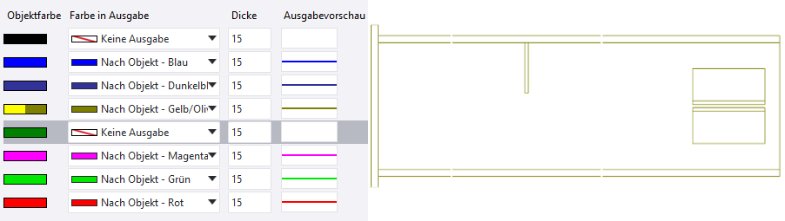

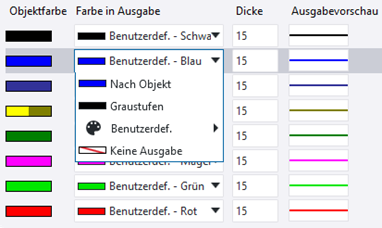

• Die gewünschte Farboption für die Ausgabe aus der neuen Liste Farbe in Ausgabe auswählen:

  mit Nach Objekt die Zeichnungsobjektfarben unverändert auf die Ausgabe anwenden,

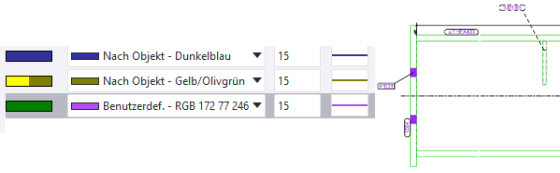

  mit B.-def. den Objektfarben benutzerdefinierte Farben zuordnen,

  mit Graustufen in Graustufen drucken,

  mit Keine Ausgabe Objekte mit einer bestimmten Farbe beim Drucken auslassen.



• Ausgewählte Ausgabefarbe und Linienstärke in der Ausgabevorschau anzeigen.

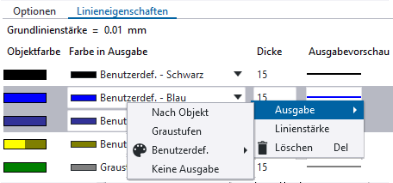

• Durch Drücken der Strg- oder Umschalttaste mehrere Zeilen und dann einen Befehl aus dem Kontextmenü auswählen:



• Änderungen sofort in der Zeichnungsvorschau anzeigen. Mit dem Mausrad die Vorschau vergrößern und verkleinern. Sie können auch Bereiche vergrößern, die von Interesse sind. In der Vorschau wird auch das Schwenken unterstützt.
• Neue Linieneigenschaften hinzufügen und vorhandene Linieneigenschaften entfernen.
• Die für Objekte der aktuellen Zeichnung definierten Farben auf die Ausgabe anwenden.
• Eine Standardfarbe und Standardlinienstärke für die in der Zeichnung verwendeten Objektfarben definieren, für die keine Ausgabefarben in den Linieneigenschaften definiert sind.
• Speichern Sie die Änderungen an den Linieneigenschaften in den Druckeinstellungen, damit Sie diese später laden können.

Sonstige Änderungen bei den Linieneigenschaften:

• Die Schaltfläche Farben zurücksetzen wurde entfernt, da sie nun überflüssig ist.
• Bei Auswahl der Druckfarbe Tekla-Graustufen oder Schwarz/Weiß auf der Registerkarte Optionen sind die Einstellungen Farbe in Ausgabe der Linieneigenschaften deaktiviert.

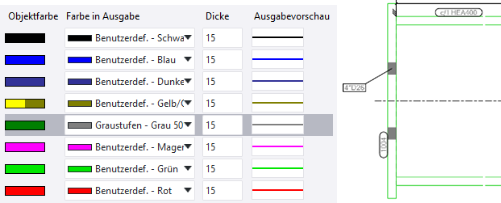

• Durch Tekla Graustufen werden die ehemaligen Graustufen auf der Registerkarte Optionen beim Drucken und bei der Auswahl des Zeichnungsfarbmodus unter Datei > Einstellungen ersetzt. Im Modus Tekla-Graustufen werden bestimmte Standardfarben schwarz angezeigt. Mit der neuen Option Graustufen konvertieren Sie hingegen alle Standard- und benutzerdefinierten Farben in Grautöne. In den Linieneigenschaften werden die einzelnen Graustufen als Prozentwert angezeigt, z. B. „Tekla-Graustufen - Grau 50 %“ oder „Graustufen – Grau 29 %".
• Sollten Sie bei geladenen Druckeinstellungen Änderungen an den Einstellungen vornehmen, wird der Name der Einstellungsdatei kursiv eingeblendet und mit einem Sternchen am Ende (MeineEinstellungen*) versehen. Daraufhin wird auch die Schaltfläche Speichern aktiviert.

In Vorlagen des Vorlagen-Editors werden jetzt benutzerdefinierte Farben unterstützt. Zudem können im Vorlagen-Editor dieselben benutzerdefinierten Farbpalettendateien wie für Zeichnungsobjekte und zum Drucken verwendet werden.

In Vorlagen des Vorlagen-Editors können Sie Folgendes tun:

• Die Farbe eines Textobjekts ändern. Hierzu doppelklicken Sie in der Vorlage auf ein Textobjekt und klicken in den Objekteigenschaften auf die Schaltfläche neben der Schriftarteinstellung. Dann klicken Sie auf das Farbfeld und wählen eine benutzerdefinierte Farbe aus.



• Die Farbe eines Formobjekts ändern. Dazu doppelklicken Sie auf ein Formobjekt, beispielsweise eine Linie, klicken Sie in den Objekteigenschaften auf das Feld Farbe und wählen Sie eine benutzerdefinierte Farbe aus.



• Neue Farben hinzufügen (Hinzufügen) und neue benutzerdefinierte Farbpaletten speichern (Neu).

Der Name der Standardfarbe Gelb wurde in Gelb/Oliv geändert, damit besser nachzuvollziehen ist, dass Gelb je nach Hintergrundfarbe der Zeichnung (schwarz oder weiß) unterschiedlich angezeigt wird. Auch die Symbole für die Farbe Gelb/Oliv in Zeichnungen und beim Drucken wurden entsprechend geändert.
