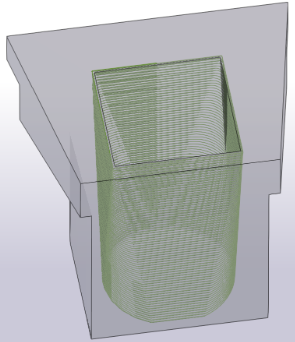

In Tekla Structures 2024 wurde vollständig die Art und Weise überarbeitet, in der Bewehrungsstabsätze für nichtlineare Geometrien erstellt werden. Bei der neuen Methode passen sich die Stäbe besser der zugrunde liegenden Betongeometrie an. Dadurch kommt es seltener zu ungültigen Stäben.

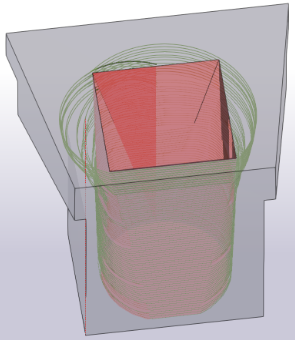

Die vorherige Erstellungsmethode von Stäben funktionierte bei komplexen Geometrien nicht immer korrekt und verursachte gegebenenfalls ungültige Stäben oder falschen Stabgeometrien.

Zum Beheben dieser Probleme haben wir jetzt auch ein Benutzersteuerelement für Erstellungspräzision eingeführt, mit dem das Erstellen einer gültigen Stabgeometrie gewährleistet wird. Das neue benutzerdefinierte Attribut (BDA) Glättungsfaktor ist auf der BDA-Registerkarte Bewehrungsstabsatz verfügbar. Diese Einstellung ist praktisch, wenn bei Teilen mit komplexer Geometrie durch Schenkeloberflächen nicht die gewünschte Stabgeometrie erstellt wird. Möglicherweise verlaufen die Stäbe in zu kurz aufeinanderfolgenden Stabsegmente im Zickzack oder passen sich in einigen Fällen nicht genau genug der Betonoberfläche an.

Bei dem Glättungsfaktor handelt es sich um den prozentualen Anteil der Gesamtschenkellänge. Somit liegt der Wert zwischen 0 und 100. Ist ein Schenkelsegment kürzer als dieser prozentuale Anteil der Gesamtschenkellänge wird es entfernt. Standardmäßig ist der Wert 0.1 eingestellt. Damit keine Schenkelsegmente einen Zickzackeffekt verursachen, erhöhen Sie den Wert. Damit die Stäbe präzisere der Betonoberfläche folgen, senken Sie den Wert.

Das Attribut Verkürzung für zusätzlichen Punkt auf der Registerkarte Formerkennung des BDA-Dialogfelds für Bewehrungsstäbe wird jetzt auch zum Erstellen von Stäben in Bewehrungsstabsätzen eingesetzt. Darüber wird bestimmt, ob zwei Stabschenkel für eine angegebene Verkürzung für zusätzlichen Punkt hinlänglich kollinear sind, damit sie als ein Element betrachtet werden können. Ist kein Wert für Verkürzung für zusätzlichen Punkt angegeben, wird dieser von der erweiterten Option XS_REBAR_RECOGNITION_EXTRA_POINT_SHORTENING vorgegeben, deren Wert standardmäßig auf 0.3 eingestellt ist. Normalerweise liegen die Werte für Verkürzung für zusätzlichen Punkt zwischen 0.3 und 2.56.

Die erweiterte Option XS_REBAR_GEOMETRY_TYPE_IN_NUMBERING wurde bereits mit Tekla Structures 2023 SP1 eingeführt. Mit ihr können Sie festlegen, wie die Geometrie von Bewehrungsstäben in Positionierung berücksichtigt wird und welche Art von Stabgeometrie zum Vergleich von Stäben herangezogen wird. Bei Tekla Structures 2024 wurde nun der Standardwert dieser erweiterten Option von POLYLINE auf FABRICATION geändert.

Bei der Option FABRICATION zieht Tekla Structures neben der Konvertierung von segmentierten Bögen in Bewehrungsstäben mit echten Bögen (= die Option RATIONALIZED) auch den max. zur Biegung erforderlichen Biegeradius zum Positionieren heran, damit bestimmte Bögen als gerade Schenkel verarbeitet werden. Auch Stäbe mit der Einstellung der BDA Als geraden Stab erkennen auf Ja werden beim Positionieren als gerade erkannt.

Beispielsweise handelt es sich bei oberen Stäben einer geneigten Platte zur Entwässerung oft um Stäbe mit kleinem Durchmesser, die als gerade Stäbe verarbeitet und geliefert werden können.

Mit dem ausgewählten Geometrietyp, wie z. B FABRICATION, werden zudem Bauteile positioniert und deren Bewehrungsstäbe verglichen.

Der Algorithmus zur Berechnung des übergeordneten Teils von Stäben in einem Bewehrungsstabsatz wurde geändert, da zuvor in bestimmten Fällen das falsche Teil ausgewählt wurde. Die Änderung wurde in der Definition eines vertikalen Stabs vorgenommen.

Ein Stab wird nun als horizontal erachtet, wenn die gesamte horizontale Ausdehnung H eines Stabs größer gleich der gesamten vertikalen Ausdehnung V multipliziert mit dem standardmäßig eingestellten Faktor 2 ist. Ansonsten gilt er als vertikal.

(1) = horizontaler Stab, (2) = vertikaler Stab

Gemeinhin gilt ein Stab in einem Bewehrungsstabsatz unter folgenden Bedingungen als horizontal:

H ≥ XS_REBAR_VERTICAL_FACTOR * V

Weitere Informationen zum Anpassen des Standardfaktors finden Sie unter XS_REBAR_VERTICAL_FACTOR in Trimble User Assistance und in Änderungen in den erweiterten Optionen.

Die für Bewehrungsstabenden spezifischen BDAs für den Einsatz mit Verbindungsstücken und Endankern werden jetzt über die neue erweiterte Option XS_REBAR_END_SPECIFIC_UDA_METHOD gesteuert. Beim Standardwert START_AND_END werden beispielsweise die BDAs für Start- und Endschenkel erstellt: METHOD_START. Bei Einstellung der erweiterten Option auf SHORT_AND_LONGwerden beispielsweise die BDAs für kurze und lange Schenkel erstellt: THREADED_LENGTH_L.

Siehe auch Änderungen in den erweiterten Optionen und Versionshinweise für Administratoren: Verbesserungen bei der Bewehrung.

• Die Länge der Wendelbewehrung wird jetzt ordnungsgemäß berechnet und angegeben.

• Die Anzahl der Wiederholungen und Länge der Wendelbewehrungen werden jetzt im Dialogfeld Objektabfrage ordnungsgemäß angezeigt.

• Die Rundung der Anzahl der Wiederholungen wird bei Wendelbewehrungen präzise angegeben.

• Im Eigenschaftenbereich wird jetzt bei Wendelbewehrungen das neue Feld Anzahl der Wiederholungen anstelle des Feldes Anzahl der Bewehrungsstäbe angezeigt.

  Bei der Einstellung Anzahl der Wiederholungen sind nun die Optionen für Ausschließen bei Wendelbewehrungen nicht mehr verfügbar.

• Mit dem neuen Vorlagenattribut ROUNDS kann die Anzahl der Wiederholungen für eine Wendelbewehrung angezeigt werden, sobald die Anzahl der Wiederholungen erforderlich ist, z. B. in Listenvorlagen und in Bewehrungsbezeichnungen in Zeichnungen. Für das Attribut ROUNDS wird ein Dezimalwert angezeigt, da es sich bei der Anzahl der Wiederholungen nicht immer um eine ganze Zahl handelt. Derselbe Wert wird auch im Dialogfeld Objektinformation angezeigt.

• Die maximale Anzahl der Stäbe in einer Bewehrungsstabgruppe oder in einer Bewehrungsmatte wurde von 1000 auf 10000 erhöht.

• Bisher wurde in einigen Fällen durch einen Bewehrungsstabstoß die Seite der Überlappung oder Kröpfung in der Mitte eines Stoßes geändert.



  Das war beispielsweise der Fall, wenn sich der Stoß an der Kante eines runden Lochs an einer vertikalen Seite befand. Dieses Problem wurde jetzt behoben: Die Seite der Überlappung oder Kröpfung bleibt dieselbe.

• Im Biegeform-Manager wird jetzt der neue Stabgeometrietyp FABRICATION verwendet. Bisher wurde die nicht vereinfachte Polylinien-Stabgeometrie verwendet, Dadurch stimmten die Angaben vom Biegeform-Manager nicht mit denen von Listen überein.

• Die Datei RebarShapeRules.xml wurde aktualisiert, und die darin enthaltenen Biegeformen mit Bögen wie die Formen 34 und 49 sind jetzt vom Biegeformkatalog und vom Biegeform-Platzierungswerkzeug ausgeschlossen.

• Bei Tekla Structures 2023 SP4 wurde die Biegeformerkennung verbessert.

  Bei der Biegeformerkennung werden nun auch Bögen von Bewehrungsstäben mit unregelmäßiger Punktegeometrie erkannt. Bislang suchte die Biegeformerkennung nur bei gleichmäßigen Abständen zwischen Stabgeometriepunkten mit einem rechten Winkel zueinander nach Bogengeometrien.

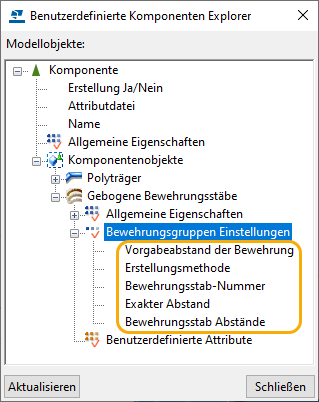

• Es sind jetzt Abstandseigenschaften für kreisförmige und gebogene Bewehrungsgruppen Benutzerdefinierte Komponenten Explorer in der verfügbar, die mit Parametervariablen verknüpft werden können.



  Diese Verbesserung wurde bereits mit der Version Tekla Structures 2023 SP6 eingeführt.
