Trimble Connect: BCF-Themen ersetzen in Tekla Structures die ToDo-Einträge

Bei Tekla Structures 2024 ersetzen BCF-Themen die bisher verwendeten ToDo-Anmerkungen. Bei BCF-Themen handelt es sich um Anmerkungen, die dem verknüpften Trimble Connect-Projekt hinzugefügt werden.

Die Abkürzung BCF steht für BIM Collaboration Format. Es ist ein offener Branchenstandard von buildingSMART International. Mit dem BIM Collaboration Format (BCF) können Sie nun auf Projektebene Ausgaben zwischen verschiedenen BIM-Anwendungen wie Tekla Structures Tekla PowerFab und Trimble Connect sowie anderen Anwendungen von Drittanbietern übermitteln. BCF-Themen werden in einem Trimble Connect-Projekt gespeichert und verwaltet. Dadurch können die Arbeitsabläufe bei der Zusammenarbeit im BIM reibungsloser gestaltet werden. Sie können beispielsweise mit BCF-Themen innerhalb des Modells über Tekla PowerFab direkt mit einem Hersteller kommunizieren, der das Programm verwendet.

Die Tekla Structures-BCF-Themen sind in einem eigenen Seitenbereichsfenster angezeigt.

Sie können beispielsweise Themen hinzufügen und bearbeiten, Maße angeben. ihnen Markups und Kommentare hinzufügen und Benutzern Themen zuweisen. Zum Hinzufügen von BCF-Themen zu einem Tekla Structures-Projekt muss das Modell mit einem Trimble Connect-Projekt verbunden sein.

BCF-Themen können in Zusammenhang mit .tekla-, .ifc und .trb-Dateien verwendet werden, die aus einem Tekla Structures-Modell erstellt und in Trimble Connect geladen wurden.

Eine .tekla-Datei wird erstellt, sobald Sie das aktuelle Tekla Structures Modell in ein Trimble Connect-Projekt hochladen. Vorzugsweise sollte mit einer .tekla-Datei gearbeitet werden.

Bei der Arbeit in Tekla Model Sharing mit einem Trimble Connect-Projekt wird das Modell automatisch hochgeladen, sobald Sie eine neue Grundlinie herausschreiben oder erstellen.
Eine .ifc-Datei wird aus einem Tekla Structures-Modell erstellt und in einem Trimble Connect-Projekt hochgeladen.
Eine .trb-Datei wird aus einem Tekla Structures-Modell erstellt, wenn Sie es nach Tekla PowerFab exportieren und in ein Trimble Connect-Projekt hochladen.

Beachten Sie, dass ToDo-Einträge weiterhin in Trimble Connect verfügbar sind und im 2D-Viewer von Trimble Connect verwendet werden können.

BCF-Themen erstellen und ändern

Vor dem Hinzufügen von BCF-Themen in Tekla Structures vergewissern Sie sich, das Modell mit einem Trimble Connect-Projekt verknüpft zu haben.

Über die Themen können Sie Probleme innerhalb des Projekts kommunizieren, zuweisen, beobachten und lösen. Sie können alle von Ihnen erstellten oder Ihnen zugewiesenen Themen im Seitenbereich BCF-Themen von Tekla Structures anzeigen.

Klicken Sie auf der Registerkarte Trimble Connect im Menüband auf BCF-Themen .

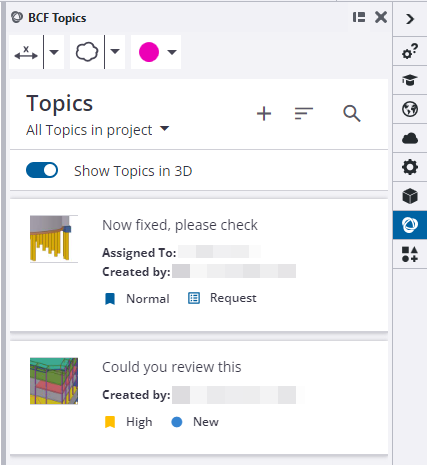

Der Seitenbereich BCF-Themen wird geöffnet und zeigt die dem Trimble Connect-Projekt hinzugefügten BCF-Themen an.
Zum Erstellen eines neuen BCF-Themas klicken Sie auf die Plus-Schaltfläche .

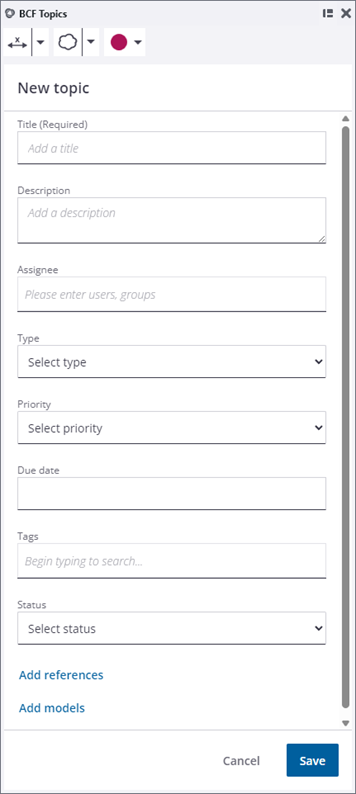

Die Seite Neues Thema wird geöffnet.
Füllen Sie die Felder aus.

Titel ist ein Pflichtfeld.
Weisen Sie das Thema einem Benutzer oder einer Benutzergruppe zu.

Die BCF-Themen werden standardmäßig an alle Projektmitgliedern freigegeben. Sie können diese jedoch auch bestimmten Benutzern oder Benutzergruppen zuweisen und ein Fälligkeitsdatum für die Erledigung der BCF-Themen angeben.
Über Referenzen hinzufügen fügen Referenzen zu Dokumenten oder Links hinzu.

Ein Thema kann auf mehrere Dokumente oder Links verweisen. Sie können beispielsweise eine PDF-Datei als Referenz hinzufügen.
1. Klicken Sie auf Verweise hinzufügen.
2. Auf der Seite Referenzen hinzufügen wählen Sie den hinzuzufügenden Referenztyp aus:
  - Unter wählen Sie die gewünschte Referenzdatei aus der Liste der Projektdateien aus.
    Verbundene Projektdateien verweisen immer auf die neueste Version der im Trimble Connect Projekt gespeicherten Datei.
  - Unter suchen Sie nach der gewünschten Referenzdatei, um eine neue Datei hinzuzufügen.
  - Unter geben Sie den Anzeigetext für den gewünschten Link und die URL ein.
3. Klicken Sie auf Verweise hinzufügen.
4. So können Sie Referenzdateien hinzufügen oder entfernen:
  - Zum Hinzufügen weiterer Referenzdateien klicken Sie auf , um die Seite Referenzen hinzufügen zu öffnen.
  - Zum Entfernen einer Referenzdatei klicken Sie neben der Datei auf .
  Die Referenzen können auch nach Erstellen des BCF-Themas auf der Seite Referenzen bearbeitet werden.
Mit Modelle hinzufügen können Sie bei Bedarf Modelldateien hinzufügen.

Zum Aktivieren des Arbeitsablaufs für Zusammenarbeit über BCF-Themen muss in einem Trimble Connect-Projekt ein Modell hochgeladen sein. Vorzugsweise ist das Modell als .tekla-Datei hochzuladen. Ist bereits eine .tekla-Datei zum verknüpften Trimble Connect-Projekt hochgeladen, muss die Option Modelle hinzufügen nicht verwendet werden.

Wenn Sie anstelle der .tekla-Datei eine .ifc- oder .trb-Datei verwenden, wählen Sie über die Option Modelle hinzufügen die Datei mit den dem BCF-Thema zugeordneten, in Tekla Structures erstellten Objekten aus.

Beachten Sie beim Einsatz von .ifc- oder .trb-Dateien, dass jedes BCF-Thema manuell einer .ifc oder einer .trb-Datei zuzuordnen ist, wenn Sie BCF-Themen in Tekla Structures erstellen. BCF-Themen können mehreren .ifc- oder .trb-Dateien gleichzeitig zugeordnet werden.

In Trimble Connect erfolgt die Zuordnung automatisch. Deshalb ist der Befehl Modelle hinzufügen in Trimble Connect nicht verfügbar. Beim Erstellen von BCF-Themen in Trimble Connect weiß Trimble Connect, welche Modelle in der Ansicht sichtbar sind und speichert diese Informationen zusammen mit den BCF-Themen. Solche BCF-Themen funktionieren ordnungsgemäß in Tekla Structures.
1. Klicken Sie auf Modelle hinzufügen.
2. Auf der Seite Modelle hinzufügen wählen Sie den Typ der hinzuzufügenden Modelldatei aus:
  - Unter wählen Sie die gewünschte Modelldatei aus der Liste der Projektdateien aus.
  - Unter suchen Sie nach der gewünschten Modelldatei, um eine neue Datei hinzuzufügen.
3. Klicken Sie auf Modelle hinzufügen.
4. So können Sie Modelldateien hinzufügen oder entfernen:
  - Zum Hinzufügen weiterer Modelldateien klicken Sie auf , um die Seite Modelle hinzufügen zu öffnen.
  - Zum Entfernen eines Modells klicken Sie neben der Datei auf .
  Die Modelle können auch nach Erstellen des BCF-Themas auf der Seite Modelle bearbeitet werden.
Klicken Sie auf Speichern.

Jedem neuen Thema wird stets automatisch eine Ansicht hinzugefügt.

Der gespeicherte BCF-Thema wird sofort mit Trimble Connect synchronisiert.

Dann können Sie fortfahren, um beispielsweise Kommentare und Ansichten mit grafischen Bezeichnungen und Maßen hinzufügen.

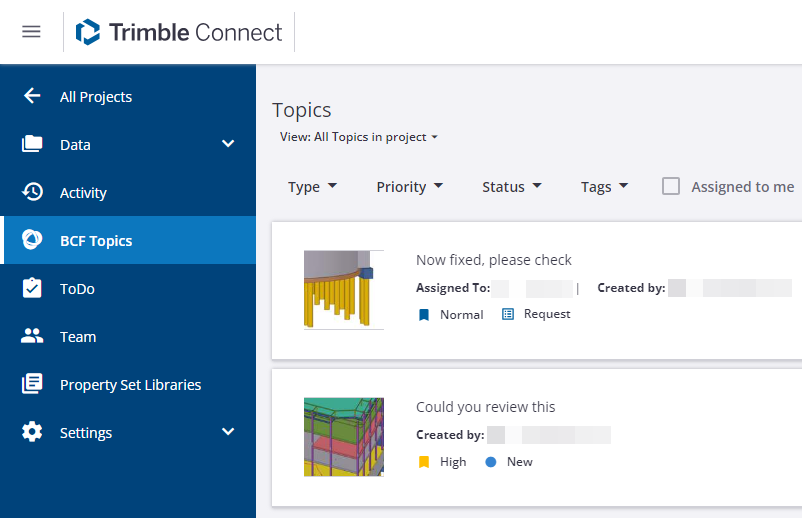

In Trimble Connect werden die BCF-Themen auf der Seite BCF-Themen des verknüpften Projekts angezeigt.

So können Sie ein BCF-Thema in Tekla Structures weiter bearbeiten:


Ziel	Vorgehensweise
Die auf der Seite Themen im Seitenbereich BCF-Themen angezeigten Themen definieren	Im Seitenbereichs BCF-Themen klicken Sie auf den Pfeil unter Themen und wählen die jeweilige Option aus. Standardmäßig werden die aktiven Themen angezeigt.
Themen sortieren	Im Seitenbereichs BCF-Themen klicken Sie oben auf und wählen die Option Sortieren aus. Standardmäßig ist die Reihenfolge nach Erstellungsdatum sortiert.
Ein Thema bearbeiten	Sie können die von Ihnen erstellten oder Ihnen zugewiesenen Themen bearbeiten. Im Seitenbereich BCF-Themen wählen das zu bearbeitende BCF-Thema aus. Das Thema wird auf einer eigenen Seite geöffnet. Klicken Sie auf Bearbeiten. Passen Sie das BCF-Thema nach Bedarf an. Zum Speichern klicken Sie auf Speichern.
Ein Thema zuweisen	Sie können die von Ihnen erstellten oder Ihnen zugewiesenen Themen zuweisen. Im Seitenbereich BCF-Themen wählen Sie das BCF-Thema aus, das Sie jemandem zuweisen möchten. Das Thema wird auf einer eigenen Seite geöffnet. Klicken Sie auf Bearbeiten. Im Feld Zugewiesen an geben Sie die Namen der Benutzer oder Benutzergruppen ein. Im Feld Zugewiesener an können mehrere Benutzer oder Benutzergruppen aufgeführt werden. Zum Speichern klicken Sie auf Speichern.
Ein Thema entfernen	Sie können nur die von Ihnen erstellten Themen löschen. Das Löschen von Themen aus dem Projekt kann nicht rückgängig gemacht werden. Beim Löschen eines Themas wird es für alle Benutzer gelöscht, denen es zugewiesen wurde. Auch alle Daten werden gelöscht. Im Seitenbereich BCF-Themen wählen das zu entfernende BCF-Thema aus. Klicken Sie auf Entfernen. Klicken Sie auf Löschen.
