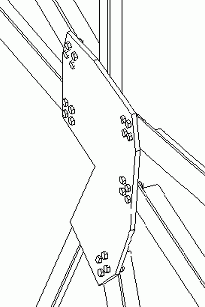

Gięta blacha węzłowa (140)

Umożliwia utworzenie połączeń stężeń znajdujących się w różnych płaszczyznach z co najmniej jedną belką lub jednym słupem na innych płaszczyznach. Tworzona jest blacha węzłowa zagiętą wzdłuż dwóch linii gięcia. Stężenia o profilu rurowym lub zamkniętym jest uszczelniane.

Profile

Stężenia: L

Utworzone elementy

Blacha węzłowa
Blachy uszczelniające

Zastosowania


Sytuacja	Opis

Nie używać w następujących przypadkach:

Belki lub słupy znajdujące się w jednej płaszczyźnie.

Przed rozpoczęciem

Utwórz co najmniej jedną belkę i słup oraz od 1 do 10 stężeń.

Definiowanie właściwości

Do definiowania właściwości elementów utworzonych za pomocą tego komponentu służą następujące zakładki:


Zakładka	Zawartość	Zobacz również
Obraz	Wymiary definiujące kształt blachy węzłowej, szczelinę między stężeniami, opcje cięcia końców stężeń.	Modyfikowanie kształtu blachy węzłowej
Blacha węzłowa	Właściwości blachy węzłowej, właściwości nacięć stężenia, opcje spawania. Opcja cięcia narożnika blachy węzłowej dla połączeń z jednym stężeniem.	Definiowanie właściwości blachy węzłowej Definiowanie linii gięcia w połączeniach skośnych (140)
Połączenie stężenia	Właściwości grupy śrub łączących blachę węzłową z pierwszą zaznaczoną belką lub pierwszym zaznaczonym słupem.
Ogólne	Właściwości połączenia, grupy reguł Autodefaults i Autoconnection.	Karta Ogólne
Śruby stężenia 1	Właściwości grupy śrub dla śrub łączących pierwsze zaznaczone stężenie z blachą węzłową.
Śruby stężenia 2 Śruby stężenia 3	Właściwości grupy śrub dla śrub łączących drugie zaznaczone stężenie i kolejne stężenia z blachą węzłową.
Blachy	Opcje tworzenia blach wypełniających i przykręcenia stężeń zarówno do blachy węzłowej, jak i do pierwszej lub drugiej zaznaczonej belki bądź słupa.
Obliczenia	Informacje używane przy obliczeniach konstrukcyjnych.	Zakładka Obliczenia

Kolejność wyboru

Belka lub słup w pierwszej płaszczyźnie
Pierwsze stężenie
Drugie stężenie i kolejne w pierwszej płaszczyźnie
Stężenia w płaszczyznach 2 i 3
Belka lub słup w drugiej płaszczyźnie
Kliknij środkowym przyciskiem myszy, aby utworzyć komponent
