折ガセット（140）

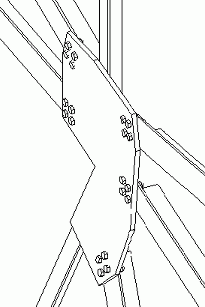

異なる平面上のブレースを異なる平面上の1つまたは複数の梁または柱に接続します。2つの曲げ線に沿って曲げられたガセットプレートを作成します。チューブまたは中空プロファイルブレースを密閉します。

プロファイル

ブレース：L


状況	説明

同じ平面上に存在するブレースまたは柱。

1つまたは複数の梁または柱と1〜10個のブレースを作成します。

このコンポーネントで作成する部材のプロパティを定義するには、ダイアログボックス内の以下のタブを使います。


タブ	目次	参照項目
[ピクチャー]	ガセットプレート形状を定義する寸法、ブレース間のクリアランス、ブレース端部のカットオプション。	ガセットプレートの形状を変更する
[ガセット]	ガセットプレートのプロパティ、ブレースのノッチのプロパティ、溶接オプション。ガセットプレートのコーナーをカットして単一のブレースジョイントにするオプション。	ガセットプレートのプロパティを定義する斜めジョイントの曲げ線を定義する（140）
[ブレースジョイント]	最初にピックした梁または柱にガセットプレートを接続するボルトのボルトグループプロパティ。
[一般]	ジョイントのプロパティ、オートデフォルトおよびオートコネクションのルールグループ。	[一般] タブ
[ボルト1]	最初にピックしたブレースをガセットプレートに接続するボルトのボルトグループプロパティ。
[ボルト2] [ボルト3]	2 番目およびそれ以降にピックしたブレースをガセットプレートに接続するボルトのボルトグループプロパティ。
[プレート]	フィラープレートを作成するオプション、2番目にピックした梁または柱とガセットプレートの両方にブレースをボルト付けするオプション。
[解析]	構造解析に使用する情報。	[解析]タブ
