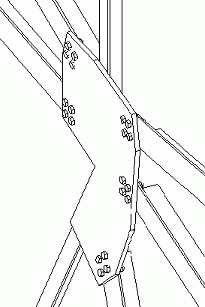

Bent gusset (140)

Connette controventi su piani diversi a una o più travi o colonne su piani diversi. Crea una piastra fazzoletto piegata lungo due linee di piegatura. Sigilla i controventi cavi e i controventi del profilo del tubo.

Profili

Controventi: L

Parti create

Piastra fazzoletto
Piatti rovesci

Utilizzare per


Situazione	Description

Non utilizzare per

Travi o colonne sullo stesso piano.

Prima di iniziare

Creare una o più travi e colonne, e da 1 a 10 controventi.

Definire le proprietà

Utilizzare le schede seguenti nella finestra di dialogo per definire le proprietà delle parti create da questo componente:


Tab	Contenuti	Vedere anche
Immagine	Quote che definiscono la sagoma della piastra fazzoletto, la distanza tra i controventi, le opzioni di taglio per le estremità dei controventi.	Modificare la forma dei piatti di rinforzo
Piastra	Proprietà piastra fazzoletto, proprietà intagli controventi, opzioni di saldatura. Opzione di taglio dell'angolo della piastra fazzoletto per connessioni con controvento singolo.	Definire le proprietà della piastra fazzoletto Definire la linea di piegatura nelle connessioni inclinate (140)
Conn controv.	Proprietà del gruppo bulloni per i bulloni che collegano la piastra fazzoletto alla prima trave o colonna selezionata.
Generale	Proprietà connessioni, gruppo di regole AutoDefaults e AutoConnection.	Scheda Generale
Bull.Controv1	Proprietà del gruppo bulloni per i bulloni che collegano il primo controvento selezionato alla piastra fazzoletto.
Bull.Controv2 Bull.Controv3	Proprietà del gruppo bulloni per i bulloni che collegano il secondo controvento selezionato e i successivi alla piastra fazzoletto.
Piatti	Opzioni per la creazione di piatti di riempimento e per bullonare controventi alla piastra fazzoletto e alla prima o seconda trave o colonna selezionata.
Analisi	Informazioni utilizzate nell'analisi strutturale.	Scheda Analisi

Ordine di selezione

Trave o colonna sul primo piano
Primo controvento
Secondo e successivi controventi sul primo piano
Controventi sui piani 2 e 3
Trave o colonna sul secondo piano
Fare clic con il pulsante centrale del mouse per creare il componente
