Piastra tubolare d'angolo (56)

Piastra tubolare d'angolo (56) collega da 1 a 10 controventi cavi all'angolo in cui si incontrano due parti, utilizzando un piatto fazzoletto. Imbullona i controventi al piatto fazzoletto utilizzando un piatto di connessione un piatto di articolazione asolato nel controvento. Possibilità di creare piatti di connessione aggiuntivi. Controventi delle guarnizioni.

Oggetti creati

Piatto piastra
Piatti di connessione
Piatti rovesci
Piatti di articolazione (opzionali)
Coprigiunti (opzionali)
Irrigidimenti (Stiffeners)
Bulloni
Saldature

Utilizzare per


Situazione	Descrizione
	Profilo controvento: RHS Tipo di struttura: colonna e piatto d'estremità esteso Il piatto fazzoletto viene saldo a un piatto d'estremità esteso. I controventi vengono imbullonati al piatto fazzoletto mediante piatti di articolazione.
	Profilo controvento: RHS Tipo di struttura: Colonna e trave Il piatto piastra è saldato alla flangia della colonna. I controventi vengono imbullonati al piatto fazzoletto utilizzando piatti di articolazione e piatti di connessione e coprigiunti.

Prima di iniziare

Creare due parti che formano un angolo e da 1 a 10 controventi.

Ordine di selezione

Selezionare la parte principale (la prima parte che forma l'angolo).
Selezionare la parte secondaria (primo controvento).
Selezionare la seconda parte secondaria (secondo controvento).
Selezionare le parti secondarie successive (controventi successivi).
Selezionare la parte secondaria che forma l'angolo (Tekla Structures collega il piatto fazzoletto a questa parte).
Cliccare con il pulsante centrale del mouse per creare la connessione.

Nota:

Tekla Structures utilizza i valori del file joints.def per creare questo componente.

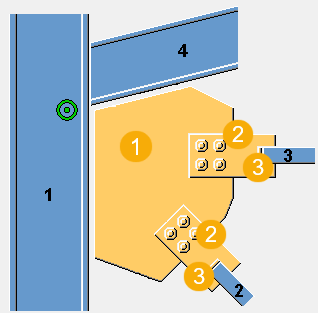

Identificazione delle parti


	Descrizione
1	Piatto piastra
2	Piatto di connessione
3	Piatto rovescio

Scheda Immagine

Utilizzare la scheda Immagine per definire la sagoma e la posizione del piatto fazzoletto.

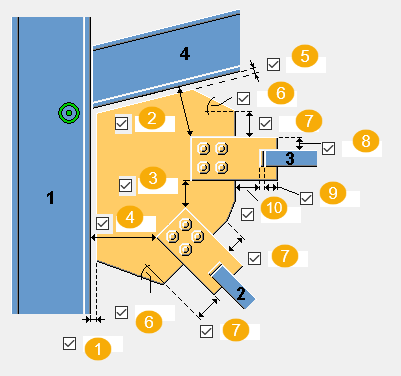

Dimensioni


	Descrizione
1	Definire la distanza tra il bordo del piatto fazzoletto e la parte principale (la prima parte che forma l'angolo).
2	Definire la distanza dal bordo tra il piatto di connessione e l'ultima parte secondaria.
3	Specificare la distanza tra i piatti di connessione.
4	Definire la distanza dal bordo tra il piatto di connessione e la parte principale.
5	Definire la distanza tra il bordo del piatto fazzoletto e la parte secondaria (la seconda parte che forma l'angolo).
6	Definire l'angolo del piatto piastra (in gradi). Questo valore influisce sulla forma del piatto piastra.
7	Definire la lunghezza del bordo del piatto piastra. Questo valore influisce sulla forma del piatto piastra.
8	Definire la lunghezza del bordo del piatto di connessione.
9	Definire la lunghezza del controvento sul piatto di connessione.
10	Definire la distanza dal bordo tra il piatto rovescio e il piatto fazzoletto.

Scheda Piastra

Utilizzare la scheda Piastra per controllare le proprietà dei piatti piastra.

Piatto piastra


Opzione	Descrizione
Piastra	Spessore, larghezza e altezza del piatto piastra.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Nota:

Nei seguenti esempi sono mostrate alcune delle opzioni disponibili. Ulteriori opzioni sono disponibili nella scheda Piastra.

Posizione del piatto piastra sul controvento

Definisce il punto in cui collocare il piatto piastra sul controvento. Se necessario, è possibile regolare la posizione del piatto piastra spostandolo nella direzione z o y.


Opzione	Descrizione
	Default Il piatto piastra viene posizionato al centro del controvento. AutoDefaults consente di modificare questa opzione.
	Il piatto piastra viene posizionato sulla flangia superiore del controvento.
	Definisce la quantità di spostamento del piatto piastra nella direzione z.
	Definisce la quantità di spostamento del piatto piastra nella direzione y.

Sagoma del piatto piastra

Quando si seleziona l'opzione per ottimizzare il peso del piatto piastra, è possibile stabilire che l'ordine di selezione dei controventi influisca sulla posizione dei controventi.


Opzione	Descrizione
	Default AutoDefaults consente di modificare questa opzione.
	Questa opzione consente di ottimizzare il peso del piatto piastra.

Posizione controvento


Opzione	Descrizione
	Default La posizione dei controventi rimane invariata. AutoDefaults consente di modificare questa opzione.
	Il primo controvento selezionato viene collocato più vicino alla parte principale.

Sagoma del piatto piastra

Il bordo del piatto può essere perpendicolare sia alla parte principale che alla parte secondaria.


Opzione	Descrizione
	Selezionare la sagoma bordo del piatto compresa tra l'ultima e la penultima parte secondaria.
	Selezionare la sagoma bordo del piatto compresa tra la parte principale e la prima parte secondaria.

Adattamento piatto


Opzione	Descrizione
	Selezionare se la piastra viene adattata all'ultima parte secondaria selezionata.

Saldatura piastra

La saldatura 1 viene utilizzata per saldare la parte piastra alla parte principale e la saldatura 4 viene utilizzata per saldare la piastra fino all'ultima parte secondaria.


Opzione	Descrizione
	Default Il piatto fazzoletto viene saldato alla parte principale. AutoDefaults consente di modificare questa opzione.
	Il piatto fazzoletto viene saldato alla parte principale.
	Il piatto fazzoletto viene saldato alla parte secondaria.
	Il piatto fazzoletto viene saldato alla parte principale e alla parte secondaria.

Scheda Conn controv.

Utilizzare la scheda Conn controv. per controllare le proprietà di piatto di connessione, piatto rovescio, piatto di articolazione e coprigiunto.

Piatti


Opzione	Descrizione
Piatto di conn.	Spessore, larghezza e altezza del piatto di connessione.
Piatti rovesci	Spessore, larghezza e altezza del piatto rovescio.
Piatto di articolazione	Spessore del piatto di articolazione.
Coprigiunto	Spessore, larghezza e altezza del coprigiunto.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Tipi di connessione controvento

Definisce la modalità di connessione del controvento al piatto di connessione.


Opzione	Descrizione
	Default Il controvento è saldato. AutoDefaults consente di modificare questa opzione.
	Il controvento è saldato.
	Il controvento è bullonato.
	Il controvento è saldato e intagliato intorno ai dadi.
	Vengono creati il piatto di articolazione e il coprigiunto.

Taglio nel controvento

Definisce la larghezza del taglio nel controvento, dove t è lo spessore del piatto di connessione.

Definisce la lunghezza di taglio nel controvento dal bordo del piatto di connessione.

Taglio arrotondato nel controvento


Opzione	Descrizione
	Default Taglio a squadra AutoDefaults consente di modificare questa opzione.
	Taglio a squadra
	Taglio arrotondato Immettere il valore del raggio.

Piatto di connessione

Definisce se il controvento è intagliato o il piatto di connessione viene tagliato quando quest'ultimo viene collegato al controvento.


Opzione	Descrizione
	Default Il controvento è intagliato. AutoDefaults consente di modificare questa opzione.
	Il controvento è intagliato.
	Il piatto di connessione viene tagliato.
	Il piatto di connessione è tagliato, tuttavia la parte del piatto di connessione creata nel controvento non viene eliminata.
	Se si taglia il piatto di connessione, è possibile definire le dimensioni della distanza tra il controvento e il piatto di connessione.

Numero di piatti di connessione

Definisce se vengono utilizzati uno o due piatti di connessione per collegare il controvento al piatto piastra.


Opzione	Descrizione
	Default Un piatto di connessione AutoDefaults consente di modificare questa opzione.
	Un piatto di connessione
	Due piatti di connessione

Smusso del piatto di connessione


Opzione	Descrizione
	Default Non viene creato alcuno smusso. AutoDefaults consente di modificare questa opzione.
	Non viene creato alcuno smusso.
	Vengono creati gli smussi.
	Se si creano gli smussi, definire le dimensioni degli smussi verticali e orizzontali.

Piatti d'estremità

Se si utilizzano i piatti d'estremità per connettere i controventi, definire sagoma e dimensioni dei piatti d'estremità.


Opzione	Descrizione
	Default Piatto d'estremità quadrato. AutoDefaults consente di modificare questa opzione.
	Piatto d'estremità quadrato.
	Arrotondamento piatto d'estremità.

Distanza dal bordo del piatto d'estremità


Opzione	Descrizione
	Distanza dal bordo del piatto d'estremità dal bordo esterno del controvento.

Scheda Irrigidimenti (Stiffeners)

Utilizzare la scheda Irrigidimenti per controllare le proprietà e le dimensioni degli irrigidimenti.

Irrigidimenti (Stiffeners)


Opzione	Descrizione
Irrigidimento 1 Irrigidimento 2	Spessore irrigidimento.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Lunghezza irrigidimento


	Descrizione
1	Distanza tra il bordo dell'irrigidimento e il bordo del piatto.
2	Lunghezza dell'irrigidimento.

Dimensioni irrigidimento


	Descrizione
1	Larghezza dell'irrigidimento.
2	Lunghezza della base dell'irrigidimento.
3	Lunghezza della parte obliqua dell'irrigidimento.
4	Distanza dall'asse centrale dell'irrigidimento.
5	Distanza verticale tra la base dell'irrigidimento e la parte obliqua.

Scheda Bull.Controv1/Bull.Controv2

Utilizzare le schede Bull.Controv1 e Bull.Controv2 per controllare i bulloni che collegano il primo e il secondo controvento al piatto fazzoletto.

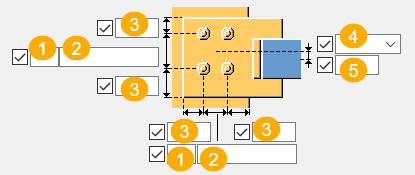

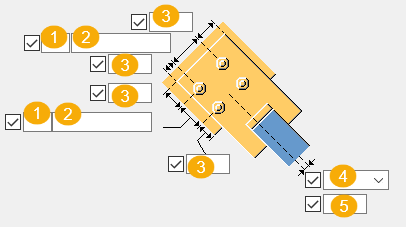

Quote del gruppo bulloni sui piatti di connessione


	Descrizione
1	Numero di bulloni.
2	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
3	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
4	Seleziona la modalità di misura delle dimensioni per la posizione verticale del gruppo bulloni.
5	Dimensione della posizione verticale del gruppo bulloni.

Distanza bullone

Definisce la distanza minima dai bulloni dal piatto di connessione al punto di intersezione della parte principale e delle assi centrali del controvento. Se un controvento è perpendicolare alla parte principale, la distanza viene misurata dall'asse centrale della parte principale ai bulloni più vicini.


Opzione	Opzione

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`

Tipo di bullone lato piastra e lato controvento

Seleziona il tipo di bullone per definire la posizione in cui i bulloni devono essere collegati.

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati o maschiati. Nessun foro non crea fori.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Progetto

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Progetto

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
