Blacha węzłowa narożna (56)

Blacha węzłowa narożna - rura (56) łączy przy użyciu blachy węzłowej 1 do 10 stężeń z profili rurowych w narożu, w którym spotykają się dwa elementy.Stężenia są przykręcane do blachy węzłowej przy użyciu blachy łączącej lub blachy wypustu umieszczonej w stężeniu.Opcja tworzenia dodatkowych blach łączących.Stężenia zamykane blachami końcowymi.

Utworzone obiekty

Blacha węzłowa
Blachy łączące
Blachy uszczelniające
Blachy wypustu (opcjonalnie)
Blachy przykrywające (opcjonalnie)
Żebra
śruby
Spoiny

Zastosowania


Sytuacja	Opis
	Profil stężenia: RHS Typ obramowania: słup i wydłużona blacha końcowa Blacha węzłowa jest przyspawana do wydłużonej blachy końcowej. Stężenia są przykręcone do blachy węzłowej przy użyciu blach nakładki.
	Profil stężenia: RHS Typ obramowania: Słup i belka Blacha węzłowa jest spawana do pasa słupa. Stężenia są przykręcone do blachy węzłowej przy użyciu blach nakładki, łączących i przykrycia.

Przed rozpoczęciem

Utwórz dwa elementy formujące narożnik oraz od 1 do 10 stężeń.

Kolejność wyboru

Wybierz element główny (pierwszy element, który tworzy naroże).
Wybierz element podrzędny (pierwsze stężenie).
Wybierz drugi element podrzędny (drugie stężenie).
Wybierz kolejne elementy podrzędne (kolejne stężenia).
Wybierz element podrzędny tworzący naroże (Tekla Structures połączy z nim blachę węzłową).
Kliknij środkowym przyciskiem myszy, aby utworzyć połączenie.

Uwaga:

Tekla Structures używa do utworzenia tego komponentu wartości z pliku joints.def.

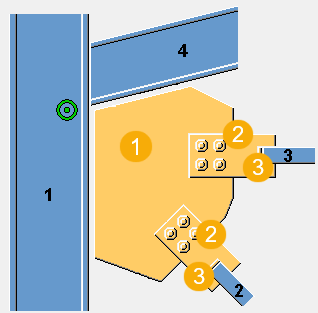

Klucz do identyfikacji elementów


	Opis
1	Blacha węzłowa
2	Blacha łącząca
3	Blacha uszczelniająca

Karta Obraz

Na zakładce Obraz można określić położenie blachy węzłowej i kształt.

Wymiary


	Opis
1	Zdefiniuj odległość odstępu między krawędzią blachy węzłowej a elementem głównym (pierwszy element, który tworzy naroże).
2	Umożliwia zdefiniowanie odległości między krawędzią blachy łączącej a ostatnim elementem podrzędnym.
3	Pozwala określić odległość między blachami łączącymi.
4	Umożliwia zdefiniowanie odległości między krawędzią blachy łączącej a elementem głównym.
5	Zdefiniuj odległość odstępu między krawędzią blachy węzłowej a elementem podrzędnym (drugi element, który tworzy naroże).
6	Zdefiniuj kąt narożnika blachy węzłowej (w stopniach). Ta wartość wpływa na kształt blachy węzłowej.
7	Zdefiniuj długość krawędzi blachy węzłowej. Ta wartość wpływa na kształt blachy węzłowej.
8	Zdefiniuj długość krawędzi blachy łączącej.
9	Zdefiniuj długość stężenia na blasze łączącej.
10	Umożliwia określenie odległości między blachą uszczelniająca i blachą węzłową.

Karta Blacha węzłowa

Zakładka Blacha węzłowa służy do sterowania właściwościami blachy węzłowej.

Blacha węzłowa


Opcja	Opis
Blacha węzłowa	Grubość, szerokość i wysokość blachy węzłowej.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Uwaga:

W poniższych przykładach przedstawiono tylko niektóre spośród dostępnych opcji. Na zakładce Blacha węzłowa dostępne są dodatkowe opcje.

Pozycja blachy węzłowej na stężeniu

Dostępne opcje umożliwiają zdefiniowanie umieszczenia blachy węzłowej na stężeniu. W razie potrzeby pozycję blachy węzłowej można dopasować precyzyjnie, przesuwając ją w kierunkach z lub y.


Opcja	Opis
	Domyślnie Blacha węzłowa jest umieszczona w środku stężenia. Można zmienić tę opcję za pomocą funkcji Autodefaults.
	Blacha węzłowa jest umieszczona na górnej półce stężenia.
	Umożliwia zdefiniowanie zakresu przesunięcia blachy węzłowej w kierunku z.
	Umożliwia zdefiniowanie zakresu przesunięcia blachy węzłowej w kierunku y.

Kształt blachy węzłowej

Po wybraniu opcji optymalizacji ciężaru blachy węzłowej można zdefiniować, czy kolejność wybierania stężeń wpływa na ich pozycję.


Opcja	Opis
	Domyślnie Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Ta opcja umożliwia optymalizację ciężaru blachy węzłowej.

Pozycja podpory


Opcja	Opis
	Domyślnie Brak wpływu na pozycję stężenia. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Pierwsze wybrane stężenie jest umieszczane najbliżej elementu głównego.

Kształt blachy węzłowej

Krawędź blachy węzłowej może być prostopadła do elementu głównego lub do elementu podrzędnego.


Opcja	Opis
	Wybierz kształt krawędzi blachy węzłowej między ostatnim i przedostatnim elementem podrzędnym.
	Wybierz kształt krawędzi blachy węzłowej między elementem głównym a pierwszym elementem podrzędnym.

Dopasowanie blachy węzłowej


Opcja	Opis
	Wybierz, czy blacha węzłowa ma być dopasowana do ostatniego wybranego elementu podrzędnego.

Spawanie blachy węzłowej

Spoina 1 służy do spawania elementu blachy węzłowej do elementu głównego, a spoina 4 służy do spawania blachy węzłowej do ostatniego elementu podrzędnego.


Opcja	Opis
	Domyślna Blacha węzłowa jest przyspawana do elementu głównego. Ustawienia AutoDefault mogą zmienić tą opcję.
	Blacha węzłowa jest przyspawana do elementu głównego.
	Blacha węzłowa jest przyspawana do elementu podrzędnego.
	Blacha węzłowa jest przyspawana do elementu głównego i elementu podrzędnego.

Zakładka Połączenie stężenia

Na zakładce Połączenie stężenia można określić właściwości blachy uszczelniającej, blachy nakładki i blachy przykrycia.

Blachy


Opcja	Opis
Blacha łącząca	Grubość, szerokość i wysokość blachy łączącej.
Blachy uszczelniające	Grubość, szerokość i wysokość blachy uszczelniającej.
Blacha nakładki	Grubość blachy nakładki.
Blacha przykrycia	Grubość, szerokość i wysokość blachy przykrywającej.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Typy połączenia stężenia

Dostępne opcje umożliwiają zdefiniowanie sposobu połączenia stężenia z blachą łączącą.


Opcja	Opis
	Domyślna Stężenie jest spawane. Ustawienia AutoDefault mogą zmienić tą opcję.
	Stężenie jest spawane.
	Stężenie jest przykręcane.
	Stężenie jest spawane, a wokół nakrętek tworzone są nacięcia.
	Tworzone są blacha nakładki i blacha przykrywająca.

Cięcie w stężeniu

Umożliwia określenie szerokości cięcia w stężeniu, gdzie t to grubość blachy łączącej.

Umożliwia określenie długości cięcia w stężeniu od krawędzi blachy łączącej.

Okrągłe cięcie w stężeniu


Opcja	Opis
	Domyślna Cięcie pod kątem prostym Ustawienia AutoDefault mogą zmienić tą opcję.
	Cięcie pod kątem prostym
	Cięcie okrągłe Wprowadź wartość promienia.

Blacha łącząca

Dostępne opcje umożliwiają określenie, czy podczas łączenia blachy łączącej ze stężeniem wykonywane jest wycięcie stężenia czy cięcie blachy łączącej.


Opcja	Opis
	Domyślna Stężenie jest podcięte. Ustawienia AutoDefault mogą zmienić tą opcję.
	Stężenie jest podcięte.
	Blacha łącząca jest cięta.
	Blacha łącząca jest cięta, ale element blachy łączącej utworzony wewnątrz stężenia nie jest usuwany.
	W przypadku cięcia blachy łączącej można zdefiniować wielkość odstępu między nią stężeniem.

Liczba blach łączących

Dostępne opcje umożliwiają określenie, czy w celu połączenia stężenia z blachą węzłową używana jest jedna czy dwie blachy łączące.


Opcja	Opis
	Domyślna Jedna blacha łącząca Ustawienia AutoDefault mogą zmienić tą opcję.
	Jedna blacha łącząca
	Dwie blachy łączące

Fazowanie blachy łączącej


Opcja	Opis
	Domyślnie Nie są tworzone fazowania. Ustawienia AutoDefault mogą zmienić tą opcję.
	Nie są tworzone fazowania.
	Fazowania są tworzone.
	W przypadku tworzenia fazowań należy zdefiniować ich wymiary pionowe i poziome.

Blachy końcowe

W przypadku zamknięcia stężeń blachami końcowymi należy zdefiniować kształt i wymiary blach końcowych.


Opcja	Opis
	Domyślna Kwadratowa blacha końcowa. Ustawienia AutoDefault mogą zmienić tą opcję.
	Kwadratowa blacha końcowa.
	Okrągła blacha końcowa.

Odległość krawędzi blachy końcowej


Opcja	Opis
	Odległość krawędzi blachy końcowej od zewnętrznej krawędzi stężenia.

Karta Żebra

Na zakładce Żebra można określić właściwości i wymiary żebra.

Żebra


Opcja	Opis
Żebro 1 Żebro 2	Grubość żebra.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Długość żebra


	Opis
1	Odległość między krawędzią żebra a krawędzią blachy węzłowej.
2	Długość żebra.

Wymiary żebra


	Opis
1	Szerokość żebra.
2	Długość podstawy żebra.
3	Długość elementu skośnego żebra.
4	Odległość od osi żebra.
5	Odległość pionowa między podstawą żebra a elementem skośnym.

Zakładka Śruby stężenia 1 / Śruby stężenia 2

Na zakładkach Śruby stężenia1 i Śruby stężenia2 można określić śruby łączące pierwsze i drugie stężenie z blachą węzłową.

Wymiary grupy śrub na blachach łączących


	Opis
1	Liczba śrub.
2	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją.Należy wprowadzić wartość każdej odległości między śrubami.Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
3	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
4	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub.
5	Wymiar pozycji pionowej grupy śrub.

Odległość śruby

Dostępne opcje umożliwiają określenie minimalnej odległości między śrubami blachy łączącej a punktem przecięcia elementu głównego i osiami stężenia. Jeśli stężenie jest prostopadłe do elementu głównego, odległość jest mierzona od osi elementu głównego do najbliższych śrub.


Opcja	Opcja

Rozmieszczanie śrub


Opcja	Opis
	Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję.
	Rozmieszczenie równoległe
	Typ rozmieszczenia na przemian 1
	Typ rozmieszczenia na przemian 2
	Typ rozmieszczenia na przemian 3
	Typ rozmieszczenia na przemian 4

Podstawowe właściwości śruby


Opcja	Opis	Domyślnie
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`

Bok blachy węzłowej i typ śruby stężenia bocznego

Wybierz typ śruby w celu określenia położenia, do którego mają być dołączone śruby.

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone lub gwintowane. Brak otworu powoduje, że otwory nie są tworzone.
Obróć otwory	Gdy typ otworu jest ustawiony na Podłużny, ta opcja obraca otwory podłużne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne.Dostępne opcje zależą od komponentu.
