Corner tube gusset (56)

Corner tube gusset (56)는 두 부재가 만나는 모서리에 거셋 플레이트를 사용해 할로우 브레이스를 1~10개 접합합니다. 접합 플레이트나, 브레이스에 장착되는 텅 플레이트를 사용해 브레이스를 거셋 플레이트에 볼트 체결합니다. 추가 접합 플레이트의 생성 옵션. 브레이스를 씰링합니다.

생성된 객체

거셋 플레이트
접합 플레이트
씰 플레이트
텅 플레이트(옵션)
커버 플레이트(옵션)
Stiffeners
볼트
용접부

용도


문제	설명
	브레이스 프로파일: RHS 프레이밍 유형: 기둥 및 연장 엔드 플레이트 거셋 플레이트는 연장 엔드 플레이트에 용접됩니다. 브레이스는 텅 플레이트를 사용해 거셋 플레이트에 볼트 체결됩니다.
	브레이스 프로파일: RHS 프레이밍 유형: 기둥 및 보 거셋 플레이트는 기둥 플랜지에 용접됩니다. 브레이스는 텅 플레이트, 접합 플레이트 및 커버 플레이트를 사용해 거셋 플레이트에 볼트 체결됩니다.

시작 전

모서리를 형성하는 부재 2개와 브레이스 1~10개를 생성합니다.

선택 순서

메인 부재(모서리를 형성하는 첫 번째 부분)을 선택합니다.
보조 부재(첫 번째 브레이스)를 선택합니다.
2번째 보조 부재(두 번째 브레이스)를 선택합니다.
이어서 나머지 보조 부재(후속 브레이스)를 선택합니다.
모서리를 형성하는 보조 부재(Tekla Structures가 거셋 플레이트를 이 부재에 접합합니다)를 선택합니다.
가운데 마우스 버튼을 클릭하여 접합부를 생성합니다.

주:

Tekla Structures에서는 joints.def 파일의 값을 사용하여 이 컴포넌트를 생성합니다.

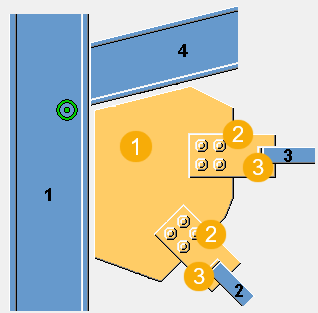

부재 식별 키


	설명
1	거셋 플레이트
2	접합 플레이트
3	씰 플레이트

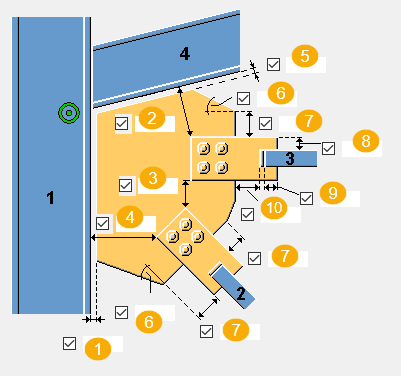

그림 탭

그림 탭을 사용하여 거셋 플레이트 위치 및 형상을 정의합니다.

치수


	설명
1	거셋 플레이트 가장자리와 메인 부재(가장자리를 형성하는 첫 번째 부분) 사이의 간격 거리를 정의합니다.
2	접합 플레이트와 마지막 보조 부재의 가장자리 거리를 정의합니다.
3	접합 플레이트 사이의 거리를 정의합니다.
4	접합 플레이트와 메인 부재의 가장자리 거리를 정의합니다.
5	거셋 플레이트 가장자리와 보조 부재(모서리를 형성하는 두 번째 부재)의 간격 거리를 정의합니다.
6	거셋 플레이트 모서리 각도(도)를 정의합니다. 이 값은 거셋 플레이트 형상에 영향을 끼칩니다.
7	거셋 플레이트의 모서리 길이를 정의합니다. 이 값은 거셋 플레이트 형상에 영향을 끼칩니다.
8	접합 플레이트의 모서리 길이를 정의합니다.
9	접합 플레이트의 브레이스 길이를 정의합니다.
10	씰 플레이트 가장자리와 거셋 플레이트의 간격 거리를 정의합니다.

거셋 탭

거셋 탭을 사용하여 거셋 플레이트 속성을 제어합니다.

거셋 플레이트


옵션	설명
거셋	거셋 플레이트의 두께, 너비 및 높이.


옵션	설명	기본값
번호	부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.	기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.
재질	재질 등급.	기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.
이름	도면 및 레포트에 표시되는 이름.
피니시	부재 표면을 처리한 방식을 설명합니다.

주:

다음 예는 사용할 수 있는 옵션 중 일부에 불과합니다. 그 밖에도 거셋 탭에서 다양한 옵션을 찾아볼 수 있습니다.

브레이스의 거셋 플레이트 위치

브레이스의 거셋 플레이트 위치를 정의합니다. 필요하다면 거셋 플레이트를 z 또는 y 방향으로 이동시켜 거셋 플레이트 위치를 미세하게 조정할 수 있습니다.


옵션	설명
	기본값 거셋 플레이트가 브레이스 중간에 배치됩니다. 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	거셋 플레이트가 브레이스의 상단 플랜지에 배치됩니다.
	거셋 플레이트의 z 방향 이동 길이를 정의합니다.
	거셋 플레이트의 y 방향 이동 길이를 정의합니다.

거셋 플레이트 형상

거셋 플레이트의 중량을 최적화하는 옵션을 선택하면 브레이스 선택 순서가 브레이스 위치에 영향을 끼칠지 정의할 수 있습니다.


옵션	설명
	기본값 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	이 옵션은 거셋 플레이트의 중량을 최적화합니다.

브레이스 위치


옵션	설명
	기본값 브레이스 위치에 영향을 끼치지 않습니다. 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	첫 번째로 선택한 브레이스가 메인 부재에 가장 가깝게 배치됩니다.

거셋 플레이트 형상

거셋 플레이트 가장자리는 메인 부재 또는 보조 부재에 대해 수직일 수 있습니다.


옵션	설명
	마지막 보조 부재와 두 번째 보조 부재 사이의 거셋 플레이트 가장자리 형상을 선택합니다.
	메인 부재와 첫 번째 보조 부재 사이의 거셋 플레이트 가장자리 형상을 선택합니다.

거셋 플레이트 피팅


옵션	설명
	거셋이 마지막으로 선택한 보조 부재에 맞는지 선택합니다.

거셋 용접

용접 1은 거셋 부재를 메인 부재에 용접하는 데 사용되며, 용접 4는 거셋을 마지막 보조 부재 용접하는 데 사용됩니다.


옵션	설명
	기본값 거셋 플레이트는 메인 부재에 용접됩니다. 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	거셋 플레이트는 메인 부재에 용접됩니다.
	거셋 플레이트는 보조 부재에 용접됩니다.
	거셋 플레이트는 메인 부재와 보조 부재에 용접됩니다.

브레이스 접합 탭

브레이스 접합 탭을 사용하여 접합 플레이트, 씰 플레이트, 텅 플레이트 및 피복 플레이트 속성을 제어합니다.

플레이트


옵션	설명
Connection plate	접합 플레이트의 두께, 너비 및 높이.
씰 플레이트	씰 플레이트의 두께, 너비 및 높이.
텅 플레이트	텅 플레이트의 두께.
피복 플레이트	피복 플레이트의 두께, 너비 및 높이.


옵션	설명	기본값
번호	부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.	기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.
재질	재질 등급.	기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.
이름	도면 및 레포트에 표시되는 이름.
피니시	부재 표면을 처리한 방식을 설명합니다.

브레이스 접합 유형

브레이스와 접합 플레이트의 접합 방법을 정의합니다.


옵션	설명
	기본값 브레이스가 용접됩니다. 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	브레이스가 용접됩니다.
	브레이스가 볼트로 체결됩니다.
	브레이스가 너트 주위로 용접 및 노칭됩니다.
	텅 플레이트와 피복 플레이트가 생성됩니다.

브레이스의 컷

브레이스에서 컷의 너비를 정의합니다. t는 접합 플레이트의 두께입니다.

접합 플레이트의 가장자리에서 브레이스의 컷 길이를 정의합니다.

브레이스의 원형 컷


옵션	설명
	기본값 정사각형 절단 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	정사각형 절단
	라운드 컷 반경 값을 입력합니다.

접합 플레이트

접합 플레이트를 브레이스에 접합할 때 브레이스의 노칭 또는 접합 플레이트의 절단 여부를 정의합니다.


옵션	설명
	기본값 브레이스가 노칭됩니다. 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	브레이스가 노칭됩니다.
	접합 플레이트가 절단됩니다.
	접합 플레이트는 절단되지만 브레이스 내부에서 생성된 접합 플레이트의 부재는 삭제되지 않습니다.
	접합 플레이트를 절단하는 경우 브레이스와 접합 플레이트 사이의 간격 크기를 정의할 수 있습니다.

접합 플레이트의 개수

브레이스를 거셋 플레이트에 접합할 때 접합 플레이트 1개 또는 2개의 사용 여부를 정의합니다.


옵션	설명
	기본값 접합 플레이트 1개 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	접합 플레이트 1개
	접합 플레이트 2개

접합 플레이트 모따기


옵션	설명
	기본값 모따기가 생성되지 않습니다. 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	모따기가 생성되지 않습니다.
	모따기가 생성됩니다.
	모따기를 생성하는 경우 모따기의 수직 및 수평 치수를 정의합니다.

엔드 플레이트

엔드 플레이트를 사용하여 브레이스를 처리하는 경우에는 엔드 플레이트 형상 및 치수를 정의합니다.


옵션	설명
	기본값 정사각형 엔드 플레이트 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	정사각형 엔드 플레이트
	원형 엔드 플레이트.

엔드 플레이트 가장자리 거리


옵션	설명
	브레이스 외측 가장자리부터 엔드 플레이트 가장자리 거리.

스티프너 탭

스티프너 탭을 사용하여 스티프너 속성 및 치수를 제어합니다.

Stiffeners


옵션	설명
스티프너 1 스티프너 2	스티프너의 두께.


옵션	설명	기본값
번호	부재 번호의 접두사와 시작 번호. 일부 컴포넌트는 어셈블리 위치 번호를 입력할 수 있도록 두 번째 필드 열이 있습니다.	기본값 부재 시작 번호는 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정에서 정의합니다.
재질	재질 등급.	기본 재질은 파일 메뉴 > 설정 > 옵션의 컴포넌트 설정 내 부재 재질 상자에서 정의합니다.
이름	도면 및 레포트에 표시되는 이름.
피니시	부재 표면을 처리한 방식을 설명합니다.

스티프너 길이


	설명
1	스티프너 가장자리부터 거셋 플레이트 가장자리까지 거리.
2	스티프너 길이.

스티프너 치수


	설명
1	스티프너 너비.
2	스티프너 베이스 길이
3	스티프너의 기울어진 부재 길이.
4	스티프너 중심선부터 거리
5	스티프너 베이스부터 기울어진 부재까지 수직 거리.

브레이스 볼트 1/브레이스 볼트 2 탭

브레이스 볼트 1 및 브레이스 볼트 2 탭을 사용하여 첫 번째, 두 번째 및 후속 브레이스를 거셋 플레이트에 체결하는 볼트를 제어합니다.

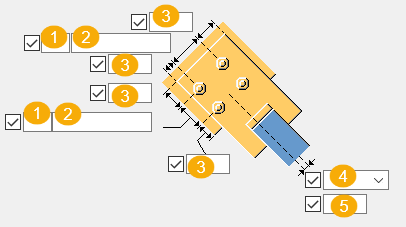

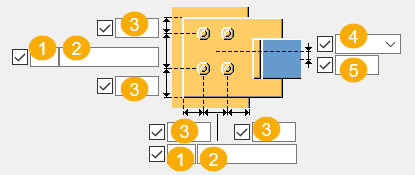

접합 플레이트의 볼트 그룹 치수


	설명
1	볼트 개수
2	볼트 간격. 스페이스를 사용하여 볼트 간격 값을 구분합니다. 볼트 사이의 각 간격 값을 입력합니다. 예를 들어 볼트가 3개라면 값을 2개 입력합니다.
3	볼트 가장자리 거리 가장자리 거리는 볼트 중심에서 부재 가장자리까지 거리입니다.
4	수직 볼트 그룹 위치에 대한 치수 측정 방법을 선택합니다.
5	수직 볼트 그룹 위치에 대한 치수.

볼트 거리

접합 플레이트 볼트부터 메인 부재 및 브레이스 중심선의 교차점까지 최소 거리를 정의합니다. 브레이스와 메인 부재가 서로 직각인 경우에는 메인 부재 중심선부터 가장 가까운 볼트까지 거리를 측정합니다.


옵션	옵션

볼트의 지그재그


옵션	설명
	기본값 지그재그 아님 이 옵션은 오토디폴트에서 변경할 수 있습니다.
	지그재그 아님
	지그재그 유형 1
	지그재그 유형 2
	지그재그 유형 3
	지그재그 유형 4

볼트 기본 속성


옵션	설명	기본값
볼트 크기	볼트 직경.	사용 가능한 크기는 볼트 어셈블리 카탈로그에서 정의합니다.
볼트 표준	컴포넌트 내부에서 사용할 볼트 표준	사용 가능한 표준은 볼트 어셈블리 카탈로그에서 정의합니다.
허용오차	볼트와 홀 사이의 간격
재료의 스레드	샤프트와 함께 볼트를 사용할 때 볼트 이음 부재 내부의 스레드 여부를 정의합니다. 완전 스레드 볼트를 사용할 때는 이 옵션이 아무런 효과가 없습니다.	`예`

거셋 사이드 및 브레이스 사이드 볼트 타입

볼트 유형을 선택하여 볼트 체결 위치를 정의합니다.

슬롯 홀

슬롯, 특대 또는 태핑 홀을 정의할 수 있습니다.


옵션	설명	기본값
1	슬롯 홀의 수직 치수	`0`, 원형 홀
2	슬롯 홀의 수평 치수 또는 특대 홀의 허용 치수	`0`, 원형 홀
홀 유형	슬롯은 슬롯 홀을 생성합니다. 특대는 특대 또는 태핑 홀을 생성합니다. 홀 없음은 홀을 생성하지 않습니다.
슬롯 회전	홀 유형이 슬롯이면 이 옵션은 슬롯 홀을 회전시킵니다.
슬롯 위치	슬롯 홀이 생성되는 부재. 이 옵션은 해당 컴포넌트에 따라 달라집니다.
