Piastra imbullonata d'angolo (57)

Piastra imbullonata d'angolo (57) collega da 1 a 10 controventi allo spigolo in cui si incontrano due parti, utilizzando un fazzoletto. Salda il piatto piastra alla prima parte selezionata che forma l'angolo. Crea angolari opzionali, all'estremità dei controventi o su ciascun lato. Sigilla la sezione cava rettangolare (RHS) o i controventi tubolari.

Oggetti creati

Piatto piastra
Angolari (opzionali)
Irrigidimenti (Stiffeners)
Bull.Controv
Bull.Angolare
Saldature

Utilizzare per


Situazione	Descrizione
	Profilo controvento: RHS Tipo di struttura: colonna e piatto d'estremità esteso Il piatto fazzoletto viene saldo a un piatto d'estremità esteso. I controventi sono incernierati al fazzoletto.
	Profilo controvento: T, L Tipo di struttura: colonna e piatto d'estremità esteso Il piatto fazzoletto viene saldo a un piatto d'estremità esteso. I controventi sono imbullonati al fazzoletto.

Prima di iniziare

Creare due parti che formano un angolo e da 1 a 10 controventi.

Ordine di selezione

Selezionare la parte principale (la prima parte che forma l'angolo).

Il fazzoletto è connesso a questa parte.
Selezionare la parte secondaria (primo controvento).
Selezionare la seconda parte secondaria (secondo controvento).
Selezionare le parti secondarie successive (controventi successivi).
Selezionare il parte secondaria che forma l'angolo.
Cliccare con il pulsante centrale del mouse per creare la connessione.

Nota:

Tekla Structures utilizza i valori del file joints.def per creare questo componente.

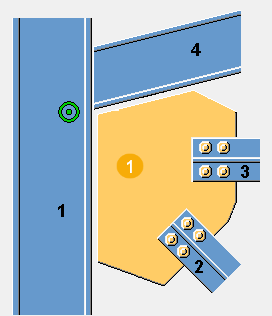

Identificazione delle parti


	Descrizione
1	Piatto piastra

Scheda Immagine

Utilizzare la scheda Immagine per definire la sagoma e la posizione del piatto fazzoletto.

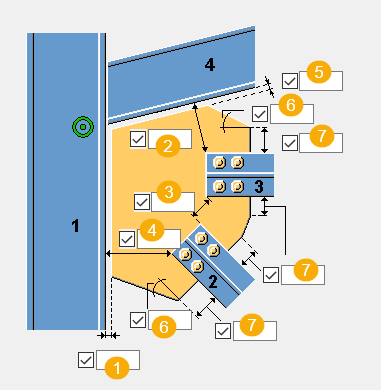

Dimensioni


	Descrizione
1	Definisce la distanza tra il bordo del fazzoletto e la parte principale (la prima parte che forma l'angolo).
2	Definisce la distanza dal bordo tra l'ultima parte secondaria e l'ultimo controvento.
3	Definire la distanza tra i controventi.
4	Definisce la distanza dal bordo tra il primo controvento e la parte principale.
5	Definire la distanza tra il bordo del piatto fazzoletto e la parte secondaria (la seconda parte che forma l'angolo).
6	Definire l'angolo del piatto piastra (in gradi). Questo valore influisce sulla forma del piatto piastra.
7	Definire la lunghezza del bordo del piatto piastra. Questo valore influisce sulla forma del piatto piastra.

Scheda Piastra

Utilizzare la scheda Piastra per controllare le proprietà dei piatti piastra.

Piatto piastra


Opzione	Descrizione
Piastra	Spessore, larghezza e altezza del piatto piastra.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Nota: Nei seguenti esempi sono mostrate alcune delle opzioni disponibili. Ulteriori opzioni sono disponibili nella scheda Piastra.

Posizione del piatto piastra sul controvento

Definisce il punto in cui collocare il piatto piastra sul controvento. Se necessario, è possibile regolare la posizione del piatto piastra spostandolo nella direzione z o y.


Opzione	Descrizione
	Default Il piatto piastra viene posizionato al centro del controvento. AutoDefaults consente di modificare questa opzione.
	Il piatto piastra viene posizionato sulla flangia superiore del controvento.
	Definisce la quantità di spostamento del piatto piastra nella direzione z.
	Definisce la quantità di spostamento del piatto piastra nella direzione y.

Sagoma del piatto piastra

Quando si seleziona l'opzione per ottimizzare il peso del piatto piastra, è possibile stabilire che l'ordine di selezione dei controventi influisca sulla posizione dei controventi.


Opzione	Descrizione
	Default AutoDefaults consente di modificare questa opzione.
	Questa opzione consente di ottimizzare il peso del piatto piastra.

Posizione controvento


Opzione	Descrizione
	Default La posizione dei controventi rimane invariata. AutoDefaults consente di modificare questa opzione.
	Il primo controvento selezionato viene collocato più vicino alla parte principale.

Intaglio del controvento


Opzione	Descrizione
	Selezionare se il controvento è intagliato.
	Dimensione intaglio verticale Dimensione orizzontale intaglio. Angolo di intaglio.

Taglio arrotondato nel controvento


Opzione	Descrizione
	Default Taglio a squadra AutoDefaults consente di modificare questa opzione.
	Taglio a squadra
	Taglio arrotondato Immettere il valore del raggio.

Sagoma del piatto piastra

Il bordo del piatto può essere perpendicolare sia alla parte principale che alla parte secondaria.


Opzione	Descrizione
	Selezionare la sagoma bordo del piatto compresa tra l'ultima e la penultima parte secondaria.
	Selezionare la sagoma bordo del piatto compresa tra la parte principale e la prima parte secondaria.

Adattamento piatto


Opzione	Descrizione
	Selezionare se la piastra viene adattata all'ultima parte secondaria selezionata.

Saldatura piastra


Opzione	Descrizione
	Default Il piatto fazzoletto viene saldato alla parte secondaria. AutoDefaults consente di modificare questa opzione.
	Il piatto fazzoletto viene saldato alla parte secondaria.
	Il piatto fazzoletto viene saldato alla parte principale.
	Il piatto fazzoletto viene saldato alla parte principale e alla parte secondaria.

Scheda Irrigidimenti (Stiffeners)

Utilizzare la scheda Irrigidimenti per controllare le proprietà e le dimensioni degli irrigidimenti.

Irrigidimenti (Stiffeners)


Opzione	Descrizione
Irrigidimento 1 Irrigidimento 2	Spessore irrigidimento.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Lunghezza irrigidimento


	Descrizione
1	Distanza tra il bordo dell'irrigidimento e il bordo del piatto.
2	Lunghezza dell'irrigidimento.

Dimensioni irrigidimento


	Descrizione
1	Larghezza dell'irrigidimento.
2	Lunghezza della base dell'irrigidimento.
3	Lunghezza della parte obliqua dell'irrigidimento.
4	Distanza dall'asse centrale dell'irrigidimento.
5	Distanza verticale tra la base dell'irrigidimento e la parte obliqua.

Schede Bull.Controv1/Bull.Controv2

Utilizzare le schede Bull.Controv1 e Bull.Controv2 per controllare i bulloni che collegano il primo controvento e quelli successivi al piatto piastra.

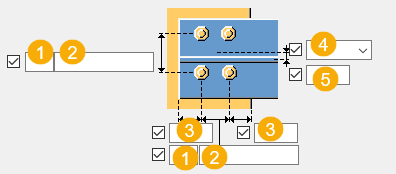

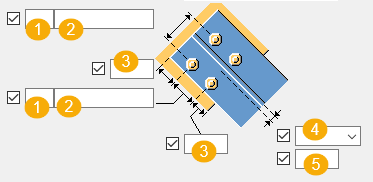

Quote del gruppo bulloni


	Descrizione
1	Numero di bulloni.
2	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
3	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
4	Seleziona la modalità di misura delle dimensioni per la posizione verticale del gruppo bulloni.
5	Dimensione della posizione verticale del gruppo bulloni.

Distanza bullone

Definisce la distanza minima dai bulloni dal piatto di connessione al punto di intersezione della parte principale e delle assi centrali del controvento. Se un controvento è perpendicolare alla parte principale, la distanza viene misurata dall'asse centrale della parte principale ai bulloni più vicini.


Opzione	Opzione

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati o maschiati. Nessun foro non crea fori.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Scheda Bull.Angolare

Utilizzare la scheda Bull.Angolare per definire gli angolari e controllare i bulloni che collegano gli angolare al fazzoletto.

Parte


Parte	Descrizione
Profilo ad L	Selezionare il profilo dell'angolare dal catalogo profili.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

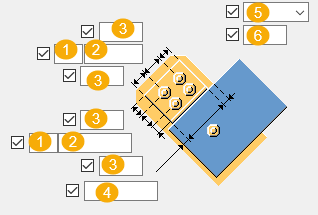

Quote del gruppo bulloni


	Descrizione
1	Numero di bulloni.
2	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
3	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
4	Distanza dal bordo angolare al bordo controvento.
5	Seleziona come misurare le dimensioni per la posizione orizzontale del gruppo bulloni.
6	Dimensione della posizione orizzontale del gruppo bulloni.

Posizione dell'angolare


Opzione	Descrizione
	Selezionare la posizione dell'angolare.

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Progetto

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Progetto

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
