Cartela plegada (140)

Conecta arriostramientos en planos diferentes a uno o varios pilares o vigas que se encuentran en planos diferentes. Crea una cartela que está plegada siguiendo dos líneas de plegado. Sella los arriostramientos tubulares o huecos.

Perfiles

Arriostramientos: L

Partes creadas

  • Cartela

  • Placas de cierre

Usar para

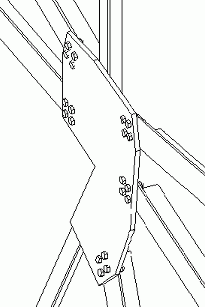

Situación

Descripción

No usar para

Vigas o pilares que se encuentran en el mismo plano.

Antes de comenzar

Cree una o varios pilares y vigas, y de 1 a 10 arriostramientos.

Definición de propiedades

Utilice las pestañas siguientes del cuadro de diálogo para definir las propiedades de las partes que crea este componente:

Pestaña Contenido Consulte también

Dibujo

Dimensiones que definen la forma de la cartela, separación entre arriostramientos, opciones de corte para los extremos de los arriostramientos.

Modificar la forma de la cartela

Cartela

Propiedades de cartela, propiedades de entalladura del arriostramiento, opciones de soldadura.

Opción para cortar la esquina de la cartela en las uniones de un solo arriostramiento.

Definición de las propiedades de la cartela

Definir la línea de plegado en las uniones sesgadas (140)

Con.arriostr.

Propiedades del grupo de tornillos que une la cartela al primer pilar o viga seleccionado.

General

Propiedades de unión, grupos de reglas de Auto Unión y Auto ValoresPorDefecto.

pestaña General

Tornillos arriostr1

Propiedades del grupo de tornillos que une a la cartela el primer arriostramiento elegido.

Tornillos arriostr2

Tornillos arriostr3

Propiedades del grupo de tornillos que une a la cartela el segundo y siguientes arriostramientos elegidos.

Placas

Opciones para crear placas de relleno y para atornillar los arriostramientos tanto a la cartela como al primer o segundo pilar o viga elegido.

Análisis

Información utilizada en el análisis estructural.

Pestaña Análisis

Orden de selección

  1. Viga o pilar en el primer plano

  2. Primer arriostramiento

  3. Arriostramientos segundo y posteriores en el primer plano

  4. Arriostramientos en los planos 2 y 3

  5. Viga o pilar en el segundo plano

  6. Clic con el botón central del ratón para crear el componente.
