Gousset plié (140)

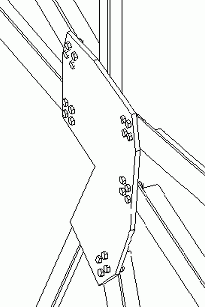

Relie les contreventements de plans distincts à un ou plusieurs poteaux ou poutres situés sur des plans différents. Crée un gousset avec qui est plié le long de deux lignes. Scelle les contreventements en profils en tube ou creux.
Profils
Contreventements : L
Eléments créés
-
Gousset
-
Plats de composant
Utiliser pour
|
Situation |
Description |
|---|---|
|
|
Ne pas utiliser pour
Les poutres ou poteaux qui se trouvent sur le même plan.
Préalable
Créez un ou plusieurs poteaux et poutres, et de 1 à 10 contreventements.
Définition des propriétés
Les onglets suivants de la boîte de dialogue permettent de définir les propriétés des éléments créés par ce composant :
| Onglet | Contenu | Voir aussi |
|---|---|---|
|
Graphique |
Dimensions définissant la forme des goussets, le dégagement entre les contreventements, les options de découpe pour les extrémités des contreventements. |
|
|
Gousset |
Propriétés des goussets, propriétés des grugeages, options de soudage. Option de découpe de l’angle du gousset pour les attaches de contreventements simples. |
Définition des propriétés des gousset Définition de la ligne de pli dans les composants biais (140) |
|
Cvt |
Propriétés des groupes de boulons pour les boulons reliant le gousset à la première poutre ou au premier poteau capturé. |
|
|
Général |
Propriétés des composants, attributs Autodéfauts et groupes de règles Autoconnexions. |
|
|
Bls Cvt1 |
Propriétés des groupes de boulons pour les boulons reliant le premier contreventement capturé au gousset. |
|
|
Bl Cvt2 Bl Cvt3 |
Propriétés des groupes de boulons pour les boulons reliant le deuxième contreventement capturé et les suivants au gousset. |
|
|
Plats |
Options pour créer des fourrures et pour boulonner des contreventements à la fois au gousset et au premier ou au deuxième poteau ou poutre capturé. |
|
|
Analyse |
Informations utilisées dans l’analyse structurelle |
Ordre de sélection
-
Poutre ou poteau sur le premier plan.
-
Premier contreventement
-
Deuxième contreventement et contreventements suivants sur le premier plan.
-
Contreventements sur les plans 2 et 3
-
La poutre ou le poteau sur le deuxième plan.
-
Cliquez sur le bouton du milieu de la souris pour créer le composant.
