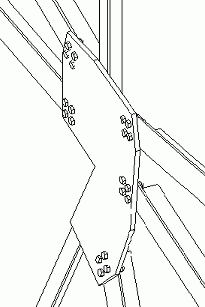

Gebogenes Knotenblech (140)

Verbindet Diagonalen in unterschiedlichen Ebenen mit einem/einer oder mehreren Trägern/Stützen, die sich ebenfalls in unterschiedlichen Ebenen befinden. Erzeugt ein Knotenblech, das an zwei Biegungslinien gebogen ist. Schließt Rohr- oder Hohlprofile ab.

Profile

Diagonalen: L

Erzeugte Teile

Knotenblech
Endkappen

Verwendung


Situation	Beschreibung

Nicht verwenden für

Träger oder Stützen, die sich in derselben Ebene befinden.

Bevor Sie beginnen

Erzeugen Sie eine oder mehrere Träger und Stützen sowie 1 bis 10 Diagonalen.

Eigenschaften festlegen

Legen Sie auf den folgenden Registerkarten des Dialogfeldes die Eigenschaften der Teile fest, die von dieser Komponente erzeugt werden:


Registerkarte	Inhalt	Siehe auch
Abbildung	Abmessungen zum Festlegen der Knotenblechform und des Abstands zwischen Diagonalen; Schnittoptionen für Diagonalenenden.	Ändern der Knotenblechform
Knotenblech	Eigenschaften für Knotenblech und Diagonalenbearbeitungen, Schweißoptionen. Option für Knotenblech-Eckschnitte für einzelne Verbandsverbindungen.	Festlegen der Knotenblecheigenschaften Definition der Biegelinie bei abgeschrägten Verbindungen (140)
Knotenbl.-Schrauben	Schraubengruppeneigen-schaften der Schrauben, mit denen das Knotenblech am/an der ersten ausgewählten Träger/Stütze befestigt wird.
Allgemein	Verbindungseigenschaften, AutoDefaults- und AutoConnection-Regelgruppen.	Registerkarte Allgemein
Steifenschrauben1	Schraubengruppeneigen-schaften der Schrauben, mit denen die erste ausgewählte Diagonale am Knotenblech be-festigt wird.
Steifenschrauben2 Steifenschrauben3	Schraubengruppeneigen-schaften der Schrauben, mit denen die zweite und jede weitere ausgewählte Diagonale am Knotenblech befestigt werden.
Bleche	Optionen zum Erzeugen von Füllblechen und zum Verschrauben von Diagonalen mit sowohl dem Knotenblech als auch dem/der ersten oder zweiten ausgewählten Träger/Stütze.
Entwurf	In der Konstruktionsstatik verwendete Informationen.	Registerkarte Statik

Auswahlreihenfolge

Träger oder Stütze in der ersten Ebene
Erste Diagonale
Zweite und jede weitere Diagonale in der ersten Ebene
Diagonale in Ebenen 2 und 3
Der Träger oder die Stütze in der zweiten Ebene
Drücken Sie die mittlere Maustaste, um die Komponente zu erstellen
