Gezette knoopplaat (140)

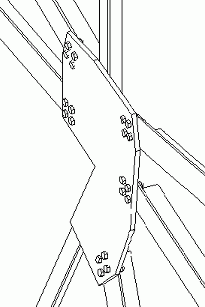

Verbindt windverbanden in verschillende vlakken aan een of meer liggers of kolommen die in verschillende vlakken liggen. Maakt een knoopplaat die langs twee kromme lijnen is gezet. Dicht buizen of holle windverbandprofielen af.

Profielen

Windverbanden: L

Gemaakte onderdelen

Knoopplaat
Afdichtplaten

Gebruiken voor


Situatie	Beschrijving

Niet gebruiken voor

Liggers of kolommen die in hetzelfde vlak liggen.

Voordat u begint

Maak één of meer liggers of kolommen, plus één tot tien windverbanden.

Eigenschappen definiëren

Gebruik de volgende tabbladen in het dialoogvenster van de component om de eigenschappen te definiëren van de onderdelen die met deze component worden gemaakt:


Tabblad	Inhoud	Zie ook
Afbeelding	Maatvoeringen die de vorm van de knoopplaat definiëren, speling tussen de windverbanden, snijopties voor de windverbanduiteinden.	Vorm knoopplaat aanpassen
Knoopplaat	Knoopplaateigenschappen, eigenschappen windverbandraveling, lasopties Optie voor snijden hoek van knoopplaat voor enkelvoudige windverbandverbindingen.	Knoopplaateigenschappen definiëren Kromming in schuine verbindingen (140)
Knooppl. bout	Boutgroepeigenschappen voor de bouten waarmee de knoopplaat aan de als eerste geselecteerde ligger of kolom wordt bevestigd.
Algemeen	Verbindingseigenschappen, AutoDefaults en AutoVerbinding-regelgroepen.	Tabblad Algemeen
Bouten staaf 1	Boutgroepeigenschappen voor de bouten waarmee het als eerste geselecteerde windverband aan de knoopplaat wordt bevestigd.
Bouten staaf 2 Bouten staaf 3	Boutgroepeigenschappen voor de bouten waarmee de als tweede en volgende geselecteerde windverbanden aan de knoopplaat worden bevestigd.
Platen	Opties voor het maken van vulplaten en het bouten van windverbanden aan zowel de knoopplaat als de als eerste of tweede geselecteerde ligger of kolom.
Berekening	Gegevens die worden gebruikt in de constructie berekening	Tabblad Berekening

Selectievolgorde

Ligger of kolom in het eerste vlak
Eerste staaf
Tweede en volgende staven in het eerste vlak
Windverbanden in het tweede en derde vlak
De ligger of kolom in het tweede vlak
Klik op de middelste muisknop om het onderdeel te maken
