Een willekeurige plaat maken

Wanneer u een contourplaat maakt, definieert het profiel dat u selecteert de dikte van de plaat en de punten die u aanwijst definiëren de vorm. De hoeken van de willekeurige plaat kunnen afgeschuind zijn.

Klik op het tabblad Staal op .
Wijs de hoekpunten van de willekeurige plaat aan.
Klik met de middelste muisknop.

Tekla Structures maakt de plaat met de eigenschappen Willekeurige plaat in het eigenschappenvenster.

Daarnaast kunt u het commando in het eigenschappenvenster starten.

Zorg ervoor dat u niets in het model hebt geselecteerd.
Klik in het eigenschappenvenster op de knop Objecttypelijst en selecteer Willekeurige plaat in de lijst.

Tekla Structures start het commando en geeft de eigenschappen weer in het eigenschappenvenster.

Een ronde willekeurige plaat maken

Maak een vierkante willekeurige plaat met vier gelijke zijden.
Selecteer de plaat.
Dubbelklik op een handle.

Als u het eenvoudiger wilt maken om handles van de hoeken van een willekeurige plaat te selecteren, moet u ervoor zorgen dat de knop niet is ingeschakeld.

De eigenschappen Hoekafwerking worden in het eigenschappenvenster geopend.
In de lijst Type selecteert u Afronding .
Voer in het vak Radius de radius van de afschuining in.

De radius moet gelijk zijn aan de helft van de zijde van het vierkant.
Klik op Wijzigen.
Herhaal de bovenstaande stappen voor elke hoek die u wilt afschuinen.

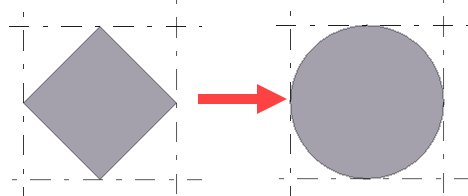

Een andere manier om een ronde plaat te maken

Maak een plaat in de vorm van een ruit met vier gelijke zijden.
Als u de hoeken wilt afronden, gebruikt u het afrondingstype Boogpunt .

Eigenschappen van contourplaten wijzigen

Als het eigenschappenvenster niet is geopend, dubbelklikt u op de plaat om de eigenschappen Willekeurige plaat te openen.
Wijzig indien nodig de eigenschappen.
Klik op Wijzigen.

Eigenschappen willekeurige plaat

Gebruik de eigenschappen Willekeurige plaat in het eigenschappenvenster om de eigenschappen van een willekeurige plaat weer te geven en te wijzigen. Als u de eigenschappen wilt openen, dubbelklikt u op de willekeurige plaat. De bestandsextensie van een eigenschappenbestand van een willekeurige plaat is *.cpl.

Als u de opmaak van het eigenschappenvenster hebt aangepast, kan de lijst met eigenschappen verschillen.


Instelling	Beschrijving
Algemeen
Naam	Door de gebruiker te definiëren naam van de willekeurige plaat. De naam mag maximaal 61 tekens bevatten. Tekla Structures gebruikt onderdeelnamen in lijsten en in de Documentmanager, en om onderdelen van hetzelfde type te identificeren.
Profiel	Profiel van de willekeurige plaat.
Kwaliteit	Materiaal van de willekeurige plaat.
Afwerking	Het type afwerking. De afwerking kan door de gebruiker worden gedefinieerd. Deze beschrijft hoe het oppervlak van het onderdeel is bewerkt, bijvoorbeeld met anticorrosielak, gegalvaniseerd, brandvertragende coating, enzovoort.
Klasse	Wordt gebruikt om willekeurige platen te groeperen. U kunt bijvoorbeeld onderdelen van verschillende klassen in verschillende kleuren weergeven.
Nummeringreeks
Onderdeelnummering	Onderdeelprefix en startnummer voor het positienummer van het onderdeel.
Merknummering	Merkprefix en startnummer voor het positienummer van het merk.
Positie
In diepte	Positiediepte van de willekeurige plaat. De positie staat altijd loodrecht op het werkvlak.
IFC export
IFC entiteit	Selecteer voor IFC-export het IFC-entiteitstype en het subtype van het onderdeel. De beschikbare subtypen zijn afhankelijk van de geselecteerde IFC-entiteit. U kunt het subtype van de IFC4 onder de vooraf gedefinieerde opties selecteren of u kunt USERDEFINED selecteren en dan een tekst invoeren in Door de gebruiker gedefinieerd type (IFC4).
Subtype (IFC4)
Door de gebruiker gedefinieerd type (IFC4)
Meer
Gebruikersattributen	Klik op de knop Gebruikersattributen om de gebruikersattributen (UDA's) van het onderdeel te openen. Gebruikersattributen geven extra informatie over het onderdeel.
