Печать в файл PDF, файл печати (.plt) или на принтере

Чертежи и выбранные на чертежах области можно печатать в файлы PDF или файлы печати (.plt) для вывода на плоттер либо принтер, а также просто на принтере. Кроме того, можно изменять цвет и ширину линий на выходе. Можно печатать на одном принтере или на нескольких принтерах или распечатать один чертеж на нескольких листах.

Напечатать чертеж

  1. В меню Файл выберите Печать > Печать чертежей.

    Откроются диалоговые окна Печать чертежей и Диспетчер документов.

    Запустить печать можно также следующими способами:

    • В диалоговом окне Диспетчер документов выберите чертежи, щелкните правой кнопкой мыши и выберите Печать или нажмите кнопку Печать .

      Порядок чертежей соответствует порядку, в котором они следовали в диалоговом окне Диспетчер документов на момент открытия диалогового окна Печать чертежей.

    • При наличии открытого чертежа выберите Файл > Печать чертежей.
    • Нажмите клавиши SHIFT+P.
  2. В диалоговом окне Диспетчер документов выберите чертежи, которые хотите распечатать.

    Выводить на печать можно также заблокированные чертежи, соответствующие текущему моменту. Если заблокированный чертеж не соответствует текущему моменту, его нельзя ни открыть, ни напечатать, о чем будет выведено сообщение. Можно распечатать любой незаблокированный чертеж, кроме случаев, когда состояние чертежа указывает на то, что исходная деталь удалена.

  3. Убедитесь, что в левом верхнем углу диалогового окна Печать чертежей выбран вариант Использовать один принтер.
    Этот вариант используется по умолчанию.
  4. Загрузите требуемые настройки печати из списка настроек.

    При загрузке настроек печати кнопка Сохранить остается неактивной. После внесения изменений в настройки печати имя файла настроек будет отображено курсивом и отмечено звездочкой. Кнопка Сохранить станет активной после изменения настроек.

    Вы также можете дать настройкам новое название. Дополнительные сведения о настройках печати см. в разделе Настройки печати файлов и порядок поиска.

  5. Для предварительного просмотра чертежа нажмите Щелкните здесь, чтобы загрузить предварительный просмотр в области предпросмотра.

    Предварительный просмотр чертежа всегда соответствует текущему моменту. При изменении настроек печати рекомендуется выполнять предварительный просмотр.

    Вращайте колесико мыши, чтобы увеличить масштаб предварительного просмотра. Также можно увеличить масштаб областей интереса. Предварительный просмотр также поддерживает панорамирование, которое выполняется с помощью средней кнопки мыши.

    Если вы хотите просматривать чертеж с точностью, поместите диалоговое окно печати так, чтобы видеть текущий чертеж, и активируйте переключатель Ширина линий принтера в разделе Файл > Настройки.

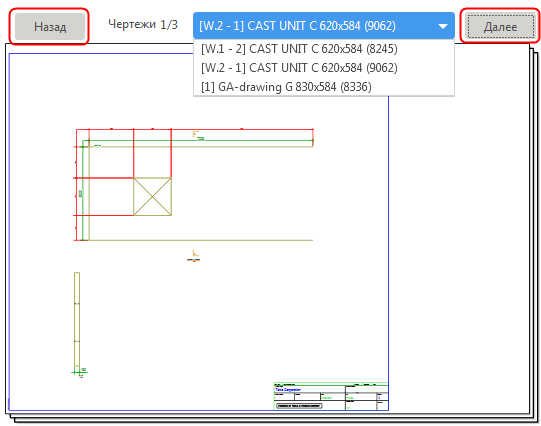

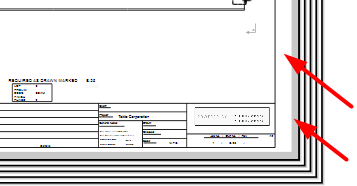

    Если вы выберите печать нескольких чертежей, они будут отображаться по одному в области предварительного просмотра. Для перемещения по набору выбранных чертежей нажимайте кнопки Далее и Назад.

  6. Выберите способ печати:
    • Файл PDF: выбранные чертежи преобразуются в формат PDF.
    • Принтер: выбранные чертежи отправляются на указанный принтер.
    • Файл печати: выбранные чертежи преобразовываются в файлы печати, пригодные для печати на выбранном принтере, и сохраняются в указанном месте.
  7. Задайте настройки печати на вкладке Параметры. Доступные настройки зависят от выбранного способа печати.
    Прим.:

    С помощью расширенного параметра XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT можно контролировать, какая система высоты шрифта используется при печати: CAP или em (вариант по умолчанию).

    Формат Описание

    Местоположение файлов

    Введите расположение для файла PDF или файла печати либо нажмите кнопку Обзор..., чтобы перейти к требуемой папке.

    По умолчанию используется папка \Plotfiles внутри папки модели.

    Это поле доступно, только если вы выбрали Файл PDF или Файл печати.

    Принтер или плоттер Выберите принтер или плоттер. Нажмите Свойства..., чтобы изменить свойства принтера.

    Включить в имя файла метку редакции

    Добавляет в имя файла чертежа номер или метку последней редакции распечатанного чертежа.

    По умолчанию используется номер редакции. Если вы хотите всегда использовать метку редакции, установите расширенный параметр XS_​SHOW_​REVISION_​MARK_​ON_​DRAWING_​LIST в значение TRUE. Если метка редакции все равно не отображается, проверьте следующие расширенные параметры и включите параметр REVISION_MARK в значение:

    XS_DRAWING_PLOT_FILE_NAME_A, XS_DRAWING_PLOT_FILE_NAME_W, XS_DRAWING_PLOT_FILE_NAME_G, XS_DRAWING_PLOT_FILE_NAME_M или XS_DRAWING_PLOT_FILE_NAME_C, в зависимости от типа чертежа.

    Это поле доступно, только если вы выбрали Файл PDF или Файл печати.

    Открыть папку по завершении

    Позволяет автоматически открыть папку с файлом PDF или файлом печати в проводнике Windows после создания распечатки.

    Это поле доступно, только если вы выбрали Файл PDF или Файл печати.

    Открыть файл по завершении

    Позволяет автоматически открыть файл PDF после его создания.

    Это поле доступно, только если вы выбрали Файл PDF.

    Вывод в один файл

    Выбранные чертежи печатаются в один файл PDF.

    Если этот флажок не установлен, каждый выбранный чертеж будет печататься в отдельный файл PDF.

    Это поле доступно, только если вы выбрали Файл PDF.

    Имя файла PDF

    Введите имя файла PDF. При печати в один файл имя файла является необходимым. По умолчанию используется имя Combined.pdf.

    Это поле доступно, только если вы выбрали Файл PDF и Вывод в один файл.

    Имя файла PDF можно также определять с помощью нескольких переключателей в расширенных параметрах, предназначенных для настройки имен файлов печати. Эти переключатели не подходят для одного файла PDF, содержащего несколько чертежей.

    Иногда имя файла чертежа может содержать недопустимый символ, который невозможно напечатать. Поэтому Tekla Structures заменяет многие недопустимые символы символом подчеркивания «_». Ознакомьтесь со схемами именования файлов, предоставленными Microsoft: «Именование файлов, путей и пространств имен».

    Расширение файла

    Укажите расширение для файла печати. Значение по умолчанию — plt.

    Это поле доступно, только если вы выбрали Файл печати.

    Префикс файла

    Суффикс файла

    Введите префикс и/или суффикс для имени файла PDF или файла печати.

    При вводе префикса или суффикса предварительное имя файла печати под полями Префикс файла и Суффикс файла сразу же изменится соответствующим образом.

    Имя файла можно также определять с помощью переключателей в расширенных параметрах, предназначенных для настройки имен файлов печати.

    Это поле доступно, только если вы выбрали Файл PDF или Файл печати.

    По размеру листа

    Чертеж подгоняется под лист бумаги конкретного формата.

    Этот параметр не сработает, если вы выбрали Масштаб.

    Масштаб

    Распечатка приводится к конкретному масштабу.

    Если чертеж не помещается на листе выбранного формата, значение в поле Масштаб станет красного цвета.

    Этот параметр не сработает, если вы выбрали По размеру листа.

    Центрировать чертеж на бумаге Чертеж центрируется на листе (или листах).

    Печать на нескольких листах

    Чертеж печатается на нескольких листах, с указанием направления печати листов. Это особенно удобно, если чертеж содержит несколько второстепенных чертежей. Выберите печать из Слева направо, сверху вниз или из Снизу вверх, справа налево.

    При использовании параметра Печать на нескольких листах обязательно задавайте определенный Масштаб.

    В области предварительного просмотра показано, как чертеж делится на листы.

    Формат бумаги

    Задайте формат бумаги или укажите, что следует использовать автоматически выбранный формат.

    При использовании варианта Авто Tekla Structures выбирает формат бумаги, на котором после подгонки отмасштабированной распечатки к запечатываемой области листа остается минимум пустого места.

    Часто принтеры не могут печатать на всей площади листа, поэтому на листе остаются поля. Запечатываемая область определяется для выбранного принтера при установке переключателя способа печати в положение Принтер или Файл печати. Для файлов PDF принтер неизвестен, поэтому распечатка имеет размер целого листа. Однако при печати файла PDF возникает аналогичная проблема, и содержимое чертежа подгоняется к запечатываемой области используемого принтера. На рисунке ниже запечатываемая область имеет белый фон, а непечатаемое поле показано серым цветом.

    На форматы бумаги и форматы чертежей влияют два файла конфигурации: PaperSizesForDrawings.dat и DrawingSizes.dat. Дополнительные сведения см. в разделе Файлы конфигурации печати.

    Ориентация

    Задайте ориентацию или укажите, что следует использовать автоматически выбранную ориентацию.

    При выборе варианта Авто автоматически выбирается ориентация, при которой на листе остается минимум пустого места.

    Цвет

    Выберите цветовую схему печати: Цветной, Черно-белый или Оттенки серого Tekla.

    Подробные сведения об обработке стандартных и пользовательских цветов в различных цветовых режимах см. в разделе Цвета на чертежах.

    Число копий

    Задайте число копий бумажных распечаток.

    Это поле доступно, только если вы выбрали Принтер.

    Разобрать по копиям

    Позволяет разобрать листы по копиям, если вы печатаете несколько копий.

    Это поле доступно, только если вы выбрали Принтер.

    Внедрить шрифты

    Позволяет внедрить шрифты в файл PDF.

    Это гарантирует их воспроизведение на компьютере, на котором они не установлены, однако размер файла при этом увеличивается. В некоторых случаях шрифты могут быть внедрены автоматически. При использовании нелатинских шрифтов рекомендуется всегда использовать внедрение шрифтов. В противном случае файлы PDF могут отображаться некорректно.

    Обратите внимание, что можно также задать шрифт Юникода по умолчанию для расширенного параметра XS_DEFAULT_UNICODE_FONT_DRAWING_PRINTING. Если выбранный шрифт не содержит все символы в тексте, шрифт задается этим расширенным параметром. Значение по умолчанию — Arial Unicode MS. Если этот шрифт не установлен на компьютере, то его нужно будет установить. Также можно задать другой установленный на вашем компьютере шрифт, содержащий необходимые символы.

    Вариант Внедрить шрифты доступен, только если вы выбрали Файл PDF.

    Выбрать область

    Позволяет выбрать на открытом чертеже прямоугольную область и напечатать только эту область. Этот можно сделать только при наличии открытого чертежа.

    При использовании параметра Выбрать область все остальные настройки в диалоговом окне Печать чертежей остаются доступными, позволяя изменить, например, ориентацию, ширину линий и формат бумаги.

    Показать весь чертеж

    После выбора области с помощью кнопки Выбрать область появляется кнопка Показать весь чертеж, с помощью которой можно снова отобразить чертеж полностью.

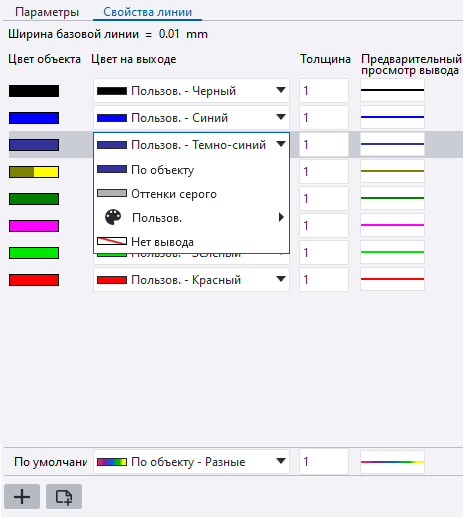

  8. Перейдите на вкладку Свойства линии, чтобы задать цвета на выходе и ширину линий (номерами перьев).

    Столбец Цвет объекта показывает настроенный набор цветов объекта по умолчанию. Используйте параметры Цвет на выходе, чтобы задать цвета, используемые на выходе, и столбец Толщина, чтобы определить ширину линий. В разделе Предварительный просмотр вывода показывается предварительный просмотр с выбранными цветами на выходе и шириной линий.

    Если вы выбрали цвет печати Оттенки серого Tekla или Черно-белый на вкладке Параметры, настройка Цвет на выходе отключена.

    В режиме Оттенки серого Tekla некоторые стандартные цвета отображаются и печатаются как черный, тогда как параметр свойства линии Оттенки серого с помощью алгоритма конвертирует все цвета, как стандартные, так и пользовательские, в различные оттенки серого. В свойствах линии серый отображается в режиме оттенков серого в процентах, например "Оттенки серого Tekla— Серый 50%" или "Оттенки серого — Серый 29%".

    Задача Что нужно сделать

    Использование цветов из текущего предварительного просмотра чертежа в качестве цветов на выходе

    Цвета объектов в предварительно просматриваемом чертеже можно использовать в качестве цветов на выходе. Чтобы использовать на выходе цвета из текущего предварительного просмотра чертежа, сначала удалите существующие свойства линии.

    1. Выделите все строки свойств линии с помощью Ctrl или Shift, щелкните правой кнопкой мыши и выберите Удалить.
    2. Убедитесь, что отображается предварительный просмотр чертежа. Если он не отображается, нажмите Щелкните здесь, чтобы загрузить предварительный просмотр в области предварительного просмотра. При этом активируется кнопка .
    3. Нажмите кнопку .
    4. Убедитесь, что в качестве параметра Цвет на выходе во всех строках установлено значение По объекту.
    Все цвета объекта, присутствующие в предварительно просматриваемом чертеже, будут добавлены на вкладку Свойства линии в качестве свойств линии. Уже существующие цвета не добавляются повторно.

    Толщина линии из строки По умолчанию используется для всех строк, но вы можете ее отрегулировать.

    Добавление нового свойства линии

    Вы можете добавить в список свойств линии новое свойство и указать нужный вариант для его вывода.

    1. Нажмите кнопку .
    2. Чтобы выбрать цвет, выполните одно из следующих действий:
      • Выберите стандартный цвет.
      • Выберите сохраненную палитру из списка Пользов. и нажмите на пользовательский цвет в палитре.
    3. Нажмите ОК.

    На вкладку Свойства линии добавится новое свойство линии с указанным цветом. Толщина линии берется из строки По умолчанию, но вы можете ее отрегулировать. Уже существующие цвета не добавляются повторно.

    Сопоставление цвета объекта с пользовательским цветом

    Вы можете назначить пользовательский цвет в качестве цвета на выходе для объекта.

    1. Нажмите строку цвета и выберите Пользов. в списке Цвет на выходе.
    2. Выберите сохраненную палитру из списка Пользов., нажмите на пользовательский цвет, а затем — ОК.

      Вы также можете выделить несколько строк с помощью Ctrl или Shift, а затем щелкнуть правой кнопкой мыши и выбрать Вывод > Пользов..

    Использование на выходе цвета объекта чертежа

    В качестве цвета на выходе можно использовать цвет объекта чертежа.

    • Нажмите строку цвета и выберите По объекту в списке Цвет на выходе.

      Вы также можете выделить несколько строк с помощью Ctrl или Shift, а затем щелкнуть правой кнопкой мыши и выбрать Вывод > По объекту.

    Печать объектов в оттенках серого Вы всегда можете распечатать нужные цвета объекта в оттенках серого.
    • Нажмите строку цвета и выберите Оттенки серого в списке Цвет на выходе.

      Вы также можете выделить несколько строк с помощью Ctrl или Shift, а затем щелкнуть правой кнопкой мыши и выбрать Вывод > Оттенки серого.

      Параметр Оттенки серого с помощью алгоритма конвертирует все стандартные и пользовательские цвета в различные оттенки серого. В свойствах линии серый отображается в процентах, например "Оттенки серого Tekla— Серый 50%" или "Оттенки серого — Серый 29%".

    Пропуск объектов при печати Вы можете пропустить печать объектов чертежа, в которых используется определенный цвет объекта.
    • Нажмите строку цвета и выберите Нет вывода в списке Цвет на выходе.

      Вы также можете выделить несколько строк с помощью Ctrl или Shift, а затем щелкнуть правой кнопкой мыши и выбрать Вывод > Нет вывода.

    Удаление свойства линии
    1. Выберите одну или несколько строк. Чтобы выбрать сразу несколько строк, удерживайте нажатой клавишу Ctrl или Shift.
    2. Нажмите Удалить в диалоговом окне или щелкните правой кнопкой мыши и выберите Удалить.
    Использование цвета и ширины линии по умолчанию при печати Цвет и толщина линии По умолчанию используются для тех цветов на чертеже, для которых не заданы параметры для вывода на вкладке Свойства линии.

    Чтобы использовать для всех распечатываемых объектов только один цвет и толщину линии, задайте эти параметры в строке По умолчанию и удалите все строки свойств линии.

    Если вы выберете вариант По объекту, на выводе будут использоваться цвета объектов чертежа в исходном виде.

    Определение ширины линии

    Выполните одно из следующих действий:

    • Введите ширину линии для каждого цвета в поле Толщина.
    • Чтобы определить ширину линии для нескольких строк цвета:
      1. Удерживайте нажатой клавишу Ctrl или Shift, чтобы выбрать сразу несколько строк.
      2. Щелкните правой кнопкой мыши и выберите Толщина линии.
      3. Введите ширину линии для выбранных строк.

    Ширины линий выражаются как кратное значения расширенного параметра XS_BASE_LINE_WIDTH. По умолчанию этот расширенный параметр имеет значение 0,01 мм. Это значит, что длине линии 25 будет соответствовать вес линии, равный 0,25 мм.

    ПРИМЕЧАНИЕ. Ширина линий в редакторе чертежей всегда соответствует настройке Толщина линии, если Цветовой режим чертежа — Черно-белый, но в цветовых режимах чертежа Цветной и Оттенки серого Tekla ширина линии точно отображается на чертеже, только если активирован переключатель Ширина линий принтера в разделе Файл > Настройки. При предварительном просмотре печати всегда отображается правильная ширина линий.

  9. Чтобы сохранить настройки печати, включая свойства линии, нажмите Сохранить в левом верхнем углу экрана.
    Дополнительные сведения о параметрах печати и порядке поиска см. в разделе Настройки печати файлов и порядок поиска.

    Можно также добавить на распечатки рамки и метки линий сгиба.

  10. Нажмите кнопку Печать, чтобы распечатать чертежи в формате PDF или в файлы печати либо отправить их на принтер в соответствии с настройками, заданными в диалоговом окне.
    Каждый чертеж отправляется на печать как отдельное задание печати.

    Все ошибки печати записываются в файл журнала в папке модели: logs\DPMPrinter_<username>.log.

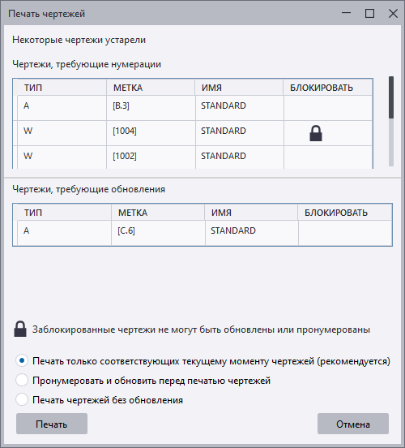

  11. Если выбраны чертежи, требующие нумерации или обновления, появится диалоговое окно, в котором можно выбрать, что делать дальше:
    Прим.: Нельзя обновлять или нумеровать заблокированные чертежи.
    • Печать только соответствующих текущему моменту чертежей (рекомендуется)
    • Пронумеровать и обновить перед печатью чертежей
    • Печать чертежей без обновления
    • Чтобы отменить весь процесс, щелкните Отмена.
  12. Нажмите кнопку Печать

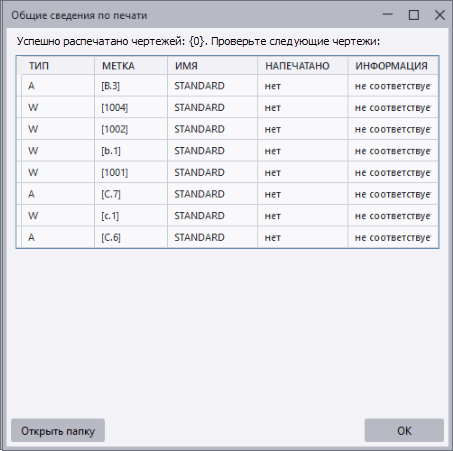

    Отображается сводка, в которой представлены результаты печати и список чертежей, требующих внимания.

Пример. Печать на нескольких листах

Параметр Печать на нескольких листах на вкладке Параметры позволяет распечатать чертеж на нескольких листах. Необходимо указать направление печати листов. Это особенно удобно, если чертеж содержит несколько второстепенных чертежей.

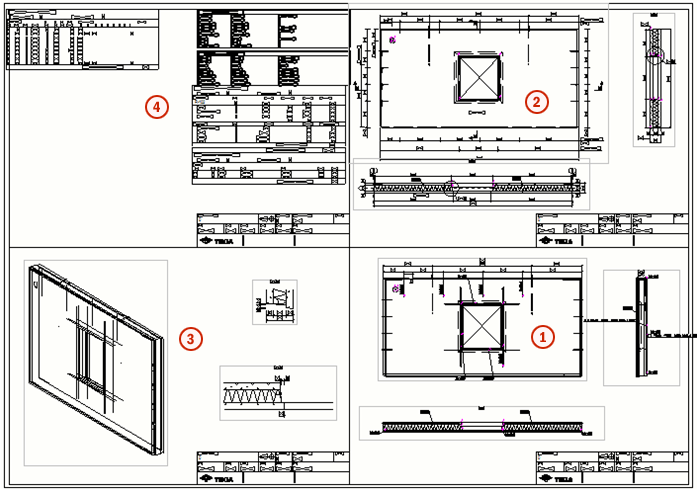

В приведенном ниже примере выбран вариант Снизу вверх, справа налево. Цифры соответствуют порядку печати листов.

В следующем примере выбран вариант Слева направо, сверху вниз.

Печать на нескольких принтерах

Чертежи можно выводить на печать сразу на несколько принтеров, в зависимости от формата бумаги каждого выбранного чертежа. Печать на нескольких принтерах обычно предполагает наличие разных принтеров для разных форматов бумаги. Tekla Structures автоматически выбирает подходящий принтер для каждого чертежа.

Чтобы распечатать файл на нескольких листах:

  • Создайте и сохраните настройки печати для нужных принтеров.
  • Распечатайте файл с помощью режима Использовать несколько принтеров.

Создание отдельных настроек печати

Для печати на нескольких принтера сначала необходимо создать отдельные настройки печати для каждого из принтеров, на которых вы собираетесь печатать:

  1. В меню Файл выберите Печать > Печать чертежей.

  2. Выберите Использовать один принтер.

  3. Задайте требуемые настройки печати на вкладках Параметры и Свойства линии. Выберите тип вывода и принтер, а также задайте формат бумаги, на котором конкретный принтер будет печатать в режиме Использовать несколько принтеров.

  4. Сохраните настройки с желаемым именем, нажав кнопку Сохранить.

  5. Повторите эту процедуру для каждого формата бумаги. Не используйте размер Авто.

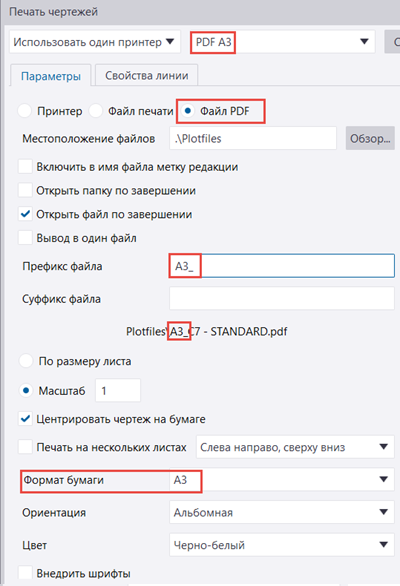

    Например, можно создать следующие файлы настроек отдельных принтеров с типом вывода Файл PDF:

    • PDF A4: Формат бумаги — A4, префикс файла — A4_
    • PDF A3: Формат бумаги — A3, префикс файла — A3_
    • PDF A2: Формат бумаги — A2, префикс файла — A2_

    При печати набора чертежей в режиме нескольких принтеров с использованием приведенных выше файлов настроек отдельных принтеров для всех чертежей формата A4 будут создаваться файлы .pdf с префиксом A4_, для всех чертежей формата A3 — с префиксом A3_, а для всех чертежей формата A2 —файлы .pdf с префиксом A2_.

    Если вы планируете печатать на нескольких форматах бумаги на одном и том же принтере в режиме Использовать несколько принтеров, создайте по файлу настроек отдельного принтера для каждого формата бумаги и укажите во всех этих файлах один и тот же принтер.

Печать на нескольких принтерах

  1. В меню Файл выберите Печать > Печать чертежей.
  2. В левом верхнем углу выберите режим Использовать несколько принтеров.

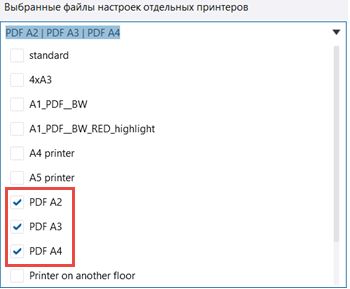

  3. В списке Выбранные файлы настроек отдельных принтеров выберите файлы настроек для использования при печати. Можно выбрать все файлы настроек отдельных принтеров или только некоторые.

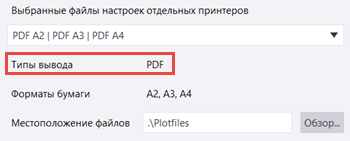

    Тип вывода (принтер, файл печати, PDF-файл) определяется каждым выбранным файлом настроек отдельного принтера. Обычно выбираются файлы настроек с одним и тем же типом вывода. В списке Типы вывода перечислены типы вывода, указанные в выбранных файлах настроек отдельных принтеров.

  4. Измените другие необходимые настройки на вкладке Параметры.
    Доступные настройки зависят от выбранного типа вывода. Эти настройки описаны в разделе «Печать на одном принтере» выше.
  5. Измените нужные настройки ширины и цвета линии на вкладке Свойства линии.
  6. В открывшемся диалоговом окне Диспетчер документов выберите чертежи, которые вы хотите распечатать.
Была ли эта информация полезной?
Назад
Далее
