打印为 PDF 文件、打印文件 (.plt) 或打印到打印机

您可以将图纸和所选图纸区域打印为 PDF 文件,或打印为用于发送至绘图机或打印机的打印文件 (.plt),也可以在打印机上打印图纸。您还可以修改输出线的颜色和线宽。您可以打印到单台打印机或多台打印机,也可以将一张图纸打印到多张纸上。

打印图纸

  1. 文件菜单上,单击打印 > 打印图纸

    这将会打开打印图纸对话框和文档管理器

    您还可以通过以下方式开始打印:

    • 文档管理器中,选择图纸,右键单击并选择打印(P),或者单击打印(P)按钮。

      打印图纸对话框打开时,图纸顺序与它们在文档管理器中显示的顺序相同。

    • 图纸打开后,选择文件 > 打印图纸
    • 按键盘上的 Shift+P
  2. 文档管理器中,选择要打印的图纸。

    您还可以打印最新的锁定图纸。如果锁定的图纸不是最新的,则无法打开或打印它,并会报告失败的打印输出。除非图纸的状态表明初始零件已删除,否则您可以打印任何未锁定的图纸。

  3. 打印图纸对话框的左上角,确保选中使用一台打印机
    此为默认选项。
  4. 从设置列表中加载所需的打印设置。

    加载打印设置时,保存按钮保持禁用状态。在对打印设置进行一些更改后,设置文件的名称将以斜体显示,并在末尾显示星号。修改设置后,保存按钮将启用。

    您还可以为设置指定一个新名称。有关打印设置的详细信息,请参见打印设置文件和搜索顺序

  5. 要显示图纸预览,请单击预览区域中的请单击此处以加载预览

    图纸预览始终保持最新。我们建议您在每次更改打印设置时都查看预览。

    使用鼠标滚轮可放大预览。您还可以放大关注的区域。此外,预览还支持使用鼠标中键进行平移。

    如果您想要精确预览,请将打印对话框放在方便您查看当前图纸的位置,并确保您已经在文件 > 设置中激活了打印线宽开关。

    如果您选择了打印多张图纸,这些图纸将在预览中一张一张地显示。使用下一步上一步可在选择的图纸集内移动。

  6. 选择打印选项:
    • PDF 文件:将所选图纸转换为 PDF 格式。
    • 打印机:将所选图纸发送到所选打印机。
    • 打印文件:将所选图纸转换为适合所选打印机的打印文件格式,并将它们保存在指定位置。
  7. 选项选项卡中定义打印设置。可用设置取决于您选择的打印选项:
    注:

    高级选项 XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT 控制在打印中使用的字体高度系统,包括 CAP 字体高度或 em 字体高度(默认值)。

    选项 描述

    文件位置

    输入 PDF 文件或打印文件的位置,或者使用浏览... 来浏览至文件夹。

    模型文件夹下的 \Plotfiles 文件夹为默认值。

    仅当您已选择 PDF 文件打印文件时,此选项才可用。

    打印机或绘图机 选择打印机或绘图机。单击属性... 来调整打印机属性。

    包括修订标记到文件名称

    将打印图纸的最新修订标记添加到打印文件名中。

    默认情况下使用修订编号。如果您始终希望使用修订标记,请将高级选项 XS_​SHOW_​REVISION_​MARK_​ON_​DRAWING_​LIST 设置为 TRUE。如果仍未显示修订标记,请检查以下高级选项,并在值中包含 REVISION_MARK:

    XS_DRAWING_PLOT_FILE_NAME_AXS_DRAWING_PLOT_FILE_NAME_WXS_DRAWING_PLOT_FILE_NAME_GXS_DRAWING_PLOT_FILE_NAME_MXS_DRAWING_PLOT_FILE_NAME_C,取决于图纸类型。

    仅当您已选择 PDF 文件打印文件时,此选项才可用。

    完成时打开文件夹

    创建打印输出后,在 Windows 资源管理器中打开 PDF 文件或打印文件所在文件夹。

    仅当您已选择 PDF 文件打印文件时,此选项才可用。

    完成时打开文件

    创建 PDF 文件后将其打开。

    仅当您已选择 PDF 文件时,此选项才可用。

    输出到单个文件

    将所选图纸打印到单个 PDF 文件。

    如果您不选择此选项,则每张所选图纸都将打印到单独的 PDF 文件中。

    仅当您已选择 PDF 文件时,此选项才可用。

    PDF 文件名

    为 PDF 文件指定文件名。如果要打印到单个文件,则需要指定文件名。默认情况下,使用名称 Combined.pdf

    仅当您已选择 PDF 文件输出到单个文件时,此选项才可用。

    PDF 文件名也可以由用于自定义打印文件名的几个高级选项开关控制。这些开关不适用于由多张图纸组合而成的单个 PDF 文件。

    有时图纸文件名可能包含非法字符,无法打印。正因如此,Tekla Structures 将大量非法字符替换为下划线“_”。查看 Microsoft “命名文件、路径和命名空间”提供的文件命名约定。

    文件扩展名

    为打印文件指定文件扩展名。默认值为 plt

    仅当您已选择打印文件时,此选项才可用。

    文件前缀

    文件后缀

    在 PDF 或打印文件名中输入特定前缀和/或后缀。

    在输入前缀或后缀时,文件前缀文件后缀框下显示的文件名预览将会立即反映所做的更改。

    文件名也可以由用于自定义打印文件名的高级选项开关控制。

    仅当您已选择 PDF 文件打印文件时,此选项才可用。

    根据纸张调整大小

    根据特定的页面尺寸调整图纸的大小。

    如果您选择了比例,则此设置不起作用。

    比例

    强制将打印输出缩放成特定比例。

    如果图纸无法适合指定页面,比例值将变为红色。

    如果您选择了根据纸张调整大小,则此设置不起作用。

    使图纸在页面上居中 使图纸在页面上居中。

    打印到多张纸

    打印到多张纸并指定打印方向。如果您的图纸包含多张图纸,这将特别有用。选择从左到右,从上到下从下到上,从右到左打印。

    当您使用打印到多张纸时,始终设置特定的比例

    预览显示如何拆分图纸以打印到多张纸。

    页面尺寸

    定义页面尺寸或使用自动尺寸。

    自动设置下,Tekla Structures 会在缩放后的打印输出放置到页面上的可打印区域时,选择区域浪费最少的页面尺寸。

    打印机通常无法在页面的全部区域打印,会留有边框。当选择打印机打印文件选项时,系统会为选定打印机确定可打印区域。对于 PDF 文件,打印机是未知的,因此输出尺寸会调整到整个页面。但是,在打印 PDF 时存在同样的问题,图纸内容将适合所用打印机的可打印区域。在下面的图片中,可打印区域以白色背景显示,不可打印边框以灰色阴影显示。

    两个配置文件会影响页面尺寸和图纸尺寸:PaperSizesForDrawings.datDrawingSizes.dat。有关更多信息,请参见 打印配置文件

    定位

    定义方向或使用自动方向。

    选择自动设置时,系统会自动选择空间浪费最少的方向。

    颜色

    选择输出为颜色黑白还是 Tekla 灰度

    有关如何在不同颜色模式下处理标准颜色和自定义颜色的详细信息,请参见图纸中的颜色

    复制的份数

    定义要打印的页面副本的数量。

    仅当您已选择打印机时,此选项才可用。

    整理

    打印多个副本文件时,需整理打印输出。

    仅当您已选择打印机时,此选项才可用。

    嵌入字体

    在 PDF 文件中嵌入字体。

    这样可确保在没有安装此字体的系统上也能使用此字体进行复印,但是这样也会增加文件大小。在某些情况下,字体可能会自动嵌入。在使用非拉丁字体时,我们建议您使用“嵌入”,否则 PDF 可能不会正确显示。

    请注意,您还可以为高级选项 XS_DEFAULT_UNICODE_FONT_DRAWING_PRINTING 定义默认 Unicode 字体。如果所选字体不包含文本中的所有字符,则该字体由该高级选项定义。默认值为 Arial Unicode MS。这个字体可能没有默认安装在你的机器上,你可能需要安装它。您也可以定义另一种包含所需字符的字体,而且您的机器上已经安装了这种字体。

    仅当您已选择 PDF 文件时,嵌入字体才可用。

    选择区域

    从打开的图纸中选择一个矩形区域,以仅显示并打印此区域。此选项仅在您打开图纸时才有效。

    当选择选择区域时,打印图纸对话框中所有的设置也会起作用,同时,您可以更改一些设置,比如定位、线宽和页面尺寸。

    显示整个图纸

    当您使用选择区域选择一个区域后,显示整个图纸按钮将出现,您可在预览中用其再次显示完整的图纸。

  8. 转到线属性选项卡,设置输出颜色和线宽(笔号)。

    默认情况下,对象颜色列会显示配置的对象颜色集。使用输出颜色选项定义输出中使用的颜色,并使用厚度列定义线宽。输出预览会显示所选输出颜色和线宽的预览。

    如果您在选项选项卡上选择 Tekla 灰度黑白作为打印颜色,则输出颜色设置将被禁用。

    Tekla 灰度模式下,某些标准颜色显示并打印为黑色,而灰度线属性选项可通过算法将包括标准颜色和自定义颜色在内的所有颜色转换为不同深浅的灰色。在线属性中,灰度模式中的灰色以百分比形式显示,例如“Tekla 灰度 - 灰色 50 %”或“灰度 - 灰色 29 %”。

    目的 操作步骤

    使用当前图纸预览中的颜色作为输出颜色

    您可以使用当前预览图纸中的对象颜色作为输出颜色。要在输出中使用当前图纸预览中的颜色,请先删除现有的线属性。

    1. 使用 CtrlShift 键选择所有线属性行,右键单击并选择删除
    2. 确保显示图纸预览。如果未显示,请在预览区域中单击请单击此处以加载预览。这将激活按钮。
    3. 单击按钮。
    4. 确保在所有行上将输出颜色设置为按对象
    预览图纸中存在的所有对象颜色作为线属性添加到线属性选项卡中。如果颜色已经存在,则不会再次添加。

    默认值行的线宽将用于所有行,但您可以对线宽进行调整。

    添加新的线属性

    您可以将新的线属性添加到线属性列表中,并为其指定所需输出。

    1. 单击按钮。
    2. 要选择颜色,请执行以下操作之一:
      • 选择一个标准颜色。
      • 自定义列表中选择一个保存的调色板,然后单击调色板中的自定义颜色
    3. 单击确认

    线属性选项卡上将会添加一个具有指定颜色的新的线属性。线宽取自默认值行,但您可以对其进行调整。如果颜色已经存在,则不会添加。

    将对象颜色映射到自定义颜色

    您可以将自定义颜色分配给对象颜色以作为输出颜色。

    1. 单击颜色行,并从输出颜色列表中选择自定义
    2. 自定义列表中选择一个保存的调色板,单击该调色板中的自定义颜色,然后单击确认

      您还可以使用 CtrlShift 键选择多行,右键单击,然后选择输出 > 自定义

    在输出中使用图纸对象颜色

    您可以使用图纸对象颜色作为输出颜色。

    • 单击颜色行,并从输出颜色列表中选择按对象

      您还可以使用 CtrlShift 键选择多行,右键单击,然后选择输出 > 按对象

    按灰度模式打印对象 您始终可以按灰度模式打印所需的对象颜色。
    • 单击颜色行,并从输出颜色列表中选择灰度

      您还可以使用 CtrlShift 键选择多行,右键单击,然后选择输出 > 灰度

      灰度选项可通过算法将包括标准颜色和自定义颜色在内的所有颜色转换为不同深浅的灰色。在线属性中,灰色以百分比形式显示,例如“Tekla 灰度 - 灰色 50 %”或“灰度 - 灰色 29 %”。

    打印时跳过对象 您可以跳过对使用特定对象颜色的图纸对象的打印。
    • 单击颜色行,并从输出颜色列表中选择无输出

      您还可以使用 CtrlShift 键选择多行,右键单击,然后选择输出 > 无输出

    删除线属性
    1. 选择一个或多个行。您可以使用 CtrlShift 键选择多个行。
    2. 单击对话框中的 删除,或右键单击并选择删除
    打印时使用默认颜色和线宽 默认值颜色和线宽用于图纸中在线属性选项卡上没有输出定义的颜色。

    要在所有对象的打印输出中仅使用一种颜色和线宽,请为默认值行定义所需的颜色和线宽,并删除所有线属性行。

    如果选择按对象,则输出中将像在图纸中一样使用图纸对象颜色。

    定义线宽

    执行以下某一操作:

    • 厚度框中为每个颜色输入线宽。
    • 为多个颜色行定义线宽:
      1. 使用 CtrlShift 键选择多个行。
      2. 右键单击并选择线宽
      3. 输入所选行的线宽。

    线宽表示为高级选项 XS_BASE_LINE_WIDTH 值的倍数。此高级选项的默认值为 0.01 mm。例如,线宽 25 将提供 0.25 mm 的线宽。

    注意:如果图纸颜色模式黑白,图纸编辑器中的线宽将始终遵循线厚度设置;但在颜色Tekla 灰度图纸颜色模式下,仅当文件 > 设置中的打印线宽开关处于活动状态时,当前图纸中的线宽才是准确的。在打印预览中,始终显示正确的线宽。

  9. 要保存包括线属性在内的打印设置,请单击左上角的保存
    有关打印设置和搜索顺序的更多信息,请参见 打印设置文件和搜索顺序

    您还可以向打印输出添加边框和折叠标记

  10. 单击打印,可以将图纸打印为 PDF 格式或打印文件,或者根据您在对话框中定义的设置,将图纸发送到打印机。
    每份发送至打印机的图纸,都是一个单独的打印任务。

    所有打印错误都会写入模型文件夹中的日志文件:logs\DPMPrinter_<username>.log.

  11. 如果您选择了需要编号或更新的图纸,将显示一个对话框,您可以选择如何继续:
    注: 您无法对锁定的图纸进行更新或编号。
    • 仅打印最新图纸(推荐)
    • 打印图纸之前编号和更新
    • 打印图纸而不更新
    • 要取消整个流程,请单击取消
  12. 单击打印

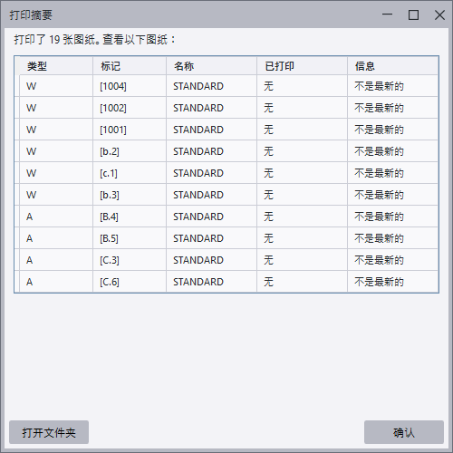

    此时将显示一个摘要,向您显示打印结果和需要注意的图纸列表。

示例:打印到多张纸

选项选项卡上的打印到多张纸设置可在多张纸上打印图纸。您需要指定纸张打印的方向。如果您的图纸包含多张图纸,这将特别有用。

在下面的示例中,已选择从下到上,从右到左选项。编号表示页面打印顺序。

在下一个示例中,已选择从左到右,从上到下选项。

打印到多台打印机

您可以根据每个所选图纸的页面尺寸一次打印到多台打印机。打印到多台打印机时,您通常使用不同的打印机来处理不同的页面尺寸。Tekla Structures 自动为每个图纸选择合适的打印机。

要打印到多张纸,您需要:

  • 为必要的打印机创建并保存打印设置
  • 使用使用多台打印机模式打印。

创建单个打印设置

为了能够打印到多台打印机,首先需要为要打印到的每台打印机创建单个打印设置:

  1. 文件菜单上,单击打印 > 打印图纸

  2. 选择 使用一台打印机

  3. 根据需要在选项选项卡和线属性选项卡上定义打印设置。选择输出类型和打印机,然后定义此特定打印机将在使用多台打印机模式中处理的页面尺寸。

  4. 单击保存,使用所需名称保存设置。

  5. 对每种所需页面尺寸重复此操作。不要使用尺寸选项自动

    例如,您可以将输出类型设置为 PDF 文件,从而创建以下单台打印机设置文件:

    • PDF A4:页面尺寸设置为 A4,文件前缀设置为 A4_
    • PDF A3:页面尺寸设置为 A3,文件前缀设置为 A3_
    • PDF A2:页面尺寸设置为 A2,文件前缀设置为 A2_

    使用上述单台打印机设置文件在多台打印机模式下打印一组图纸时,所有 A4 图纸将生成带前缀 A4_.pdf 文件,所有 A3 图纸都有前缀 A3_,并且所有 A2 图纸将生成带前缀 A2_.pdf 文件。

    如果要在使用多台打印机模式下将多个页面尺寸打印到同一台打印机中,则为每种页面尺寸创建单个打印机设置文件,并在所有这些文件中指定同一台打印机。

打印到多台打印机

  1. 文件菜单上,单击打印 > 打印图纸
  2. 在左上角,选择使用多台打印机模式。
  3. 所选单个打印机设置文件列表中,选择要在打印中使用的设置文件。您可以选择所有单台打印机设置文件,也可以只选择一部分。

    输出类型(打印机、打印文件、PDF 文件)由每个所选单台打印机设置文件定义。通常,您将选择具有相同输出类型的设置文件。输出类型列出在所选单台打印机设置文件中指定的输出类型。

  4. 更改选项选项卡上的其它必要设置。
    可用设置取决于您选择的输出类型。上面的“打印到单台打印机”部分介绍了这些设置。
  5. 线属性选项卡上更改必要的线宽和颜色设置。
  6. 在显示的文档管理器中,选择您要打印的图纸。
